Hambatan Tak Terlihat dalam Pertumbuhan SiC: Mengapa bahan baku SiC CVD Massal 7N Menggantikan Bubuk Tradisional

Dalam dunia semikonduktor Silicon Carbide (SiC), sebagian besar sorotan tertuju pada reaktor epitaksi 8 inci atau seluk-beluk pemolesan wafer. Namun, jika kita menelusuri rantai pasokan kembali ke awal—di dalam tungku Pengangkutan Uap Fisik (PVT)—sebuah "revolusi material" mendasar sedang terjadi secara diam-diam.

Selama bertahun-tahun, bubuk SiC yang disintesis telah menjadi pekerja keras di industri ini. Namun karena permintaan akan hasil tinggi dan boule kristal yang lebih tebal menjadi semakin mendesak, keterbatasan fisik bubuk tradisional mencapai titik puncaknya. Inilah alasannyaBahan baku SiC CVD Massal 7Ntelah berpindah dari pinggiran ke pusat diskusi teknis.

Apa Sebenarnya Arti Dua "Sembilan" Tambahan?
Dalam bahan semikonduktor, lompatan dari 5N (99,999%) ke 7N (99,99999%) mungkin terlihat seperti perubahan statistik kecil, namun pada tingkat atom, hal ini merupakan sebuah perubahan besar.

Bubuk tradisional sering kali kesulitan melawan kotoran logam yang masuk selama sintesis. Sebaliknya, material curah yang dihasilkan melalui Deposisi Uap Kimia (CVD) dapat menurunkan konsentrasi pengotor hingga ke tingkat bagian per miliar (ppb). Bagi mereka yang menanam kristal Semi-Insulasi Kemurnian Tinggi (HPSI), tingkat kemurnian ini bukan sekadar metrik kesombongan—tetapi suatu keharusan. Kandungan Nitrogen (N) yang sangat rendah adalah faktor utama yang menentukan apakah suatu substrat dapat mempertahankan resistivitas tinggi yang diperlukan untuk aplikasi RF yang menuntut.

Mengatasi Polusi "Debu Karbon": Perbaikan Fisik untuk Cacat Kristal

Siapa pun yang pernah menghabiskan waktu di sekitar tungku pertumbuhan kristal tahu bahwa "inklusi karbon" adalah mimpi buruk terbesar.

Saat menggunakan bubuk sebagai sumbernya, suhu yang melebihi 2000°C sering kali menyebabkan partikel halus menjadi grafit atau hancur. Partikel-partikel kecil "debu karbon" yang tidak terikat ini dapat terbawa oleh arus gas dan mendarat langsung pada antarmuka pertumbuhan kristal, menciptakan dislokasi atau inklusi yang secara efektif mengikis seluruh wafer.

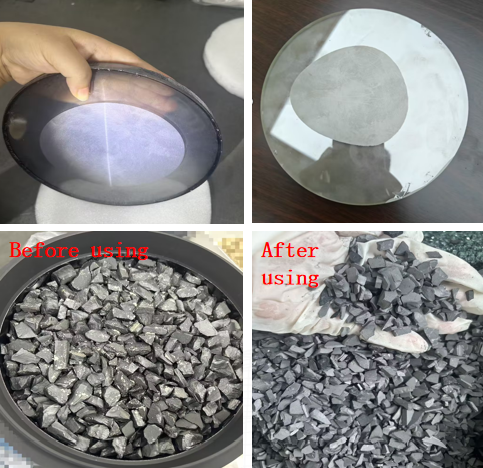

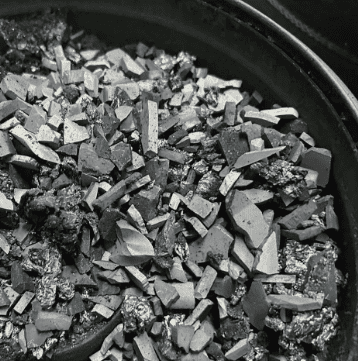

Material curah CVD-SiC beroperasi secara berbeda. Kepadatannya hampir mendekati teori, yang berarti ia berperilaku lebih seperti balok es yang mencair dibandingkan tumpukan pasir. Ia menyublim secara seragam dari permukaan, secara fisik memotong sumber debu. Lingkungan "pertumbuhan bersih" ini memberikan stabilitas dasar yang diperlukan untuk mendorong hasil kristal berdiameter besar 8 inci.

Kinetika: Melanggar Batas Kecepatan 0,8 mm/jam

Tingkat pertumbuhan telah lama menjadi titik lemah produktivitas SiC. Dalam pengaturan tradisional, laju pertumbuhan biasanya berkisar antara 0,3 - 0,8 mm/jam, membuat siklus pertumbuhan berlangsung selama seminggu atau lebih.

Mengapa peralihan ke material curah dapat mendorong laju ini menjadi 1,46 mm/jam? Hal ini tergantung pada efisiensi perpindahan massa dalam medan termal:

1. Kepadatan Pengepakan yang Dioptimalkan:Struktur material curah dalam wadah membantu mempertahankan gradien suhu yang lebih stabil dan curam. Termodinamika dasar memberi tahu kita bahwa gradien yang lebih besar memberikan gaya penggerak yang lebih kuat untuk transpor fasa gas.

2. Keseimbangan Stoikiometri:Bahan curah menyublim dengan lebih mudah diprediksi, meredakan sakit kepala yang umum karena menjadi "kaya Si" pada awal pertumbuhan dan "kaya C" pada akhir pertumbuhan.

Stabilitas yang melekat ini memungkinkan kristal tumbuh lebih tebal dan lebih cepat tanpa mengorbankan kualitas struktural.

Kesimpulan: Suatu Keniscayaan untuk Era 8 Inci

Ketika industri beralih sepenuhnya ke produksi 8 inci, margin kesalahan telah hilang. Transisi ke material curah dengan kemurnian tinggi bukan lagi sekedar "peningkatan eksperimental"—ini adalah evolusi logis bagi produsen yang mengejar hasil tinggi dan berkualitas tinggi.

Beralih dari bubuk ke massal lebih dari sekadar perubahan bentuk; ini merupakan rekonstruksi mendasar proses PVT dari bawah ke atas.
