Apa itu Lapisan Silikon Karbida (SiC)? Properti, Proses & Aplikasi CVD

Ringkasan Detil

A lapisan silikon karbida (lapisan SiC)adalah lapisan SiC padat yang diendapkan pada permukaan komponen, biasanya grafit dengan kemurnian tinggi, untuk menciptakan antarmuka proses yang tahan bahan kimia dan stabil secara termal. Pada peralatan semikonduktor, pelapisan umumnya diproduksi olehdeposisi uap kimia (CVD).

Kinerjanya berasal dari sistem gabungansubstrat grafit, lapisan CVD SiC, geometri komponen dan lingkungan reaktor.

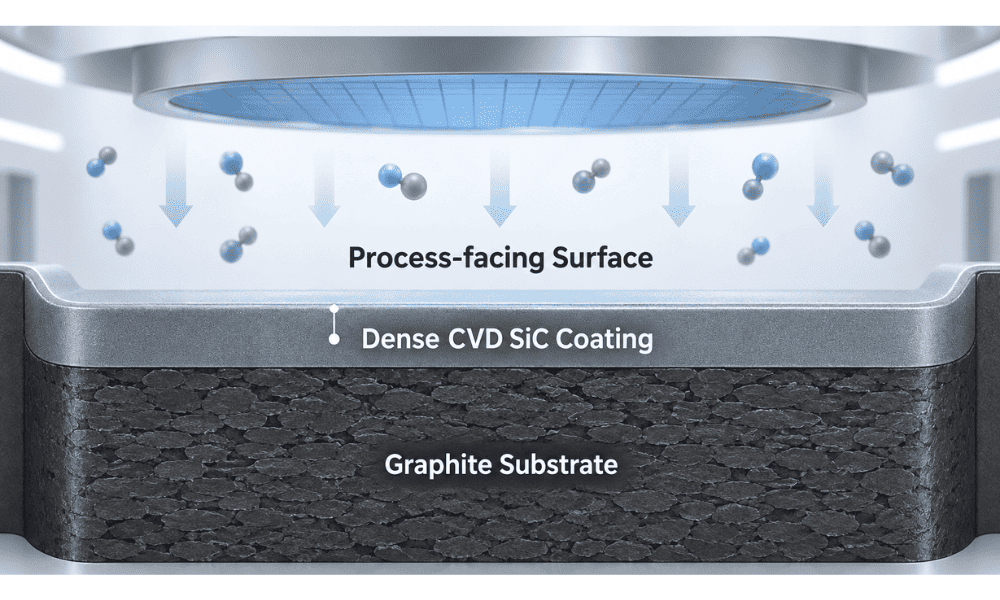

1. Apa Itu Lapisan Silikon Karbida?

Grafit banyak digunakan untuk bagian semikonduktor zona panas karena dapat dikerjakan dengan mesin dan stabil secara termal. Namun, grafit telanjang dapat bereaksi dengan gas proses, mengoksidasi, melepaskan kotoran, atau menghasilkan partikel saat permukaannya terdegradasi.

CVD SiC mengubah kondisi permukaan tersebut. Silikon karbida diendapkan sebagai lapisan polikristalin padat di atas badan grafit mesin, menciptakan penghalang antara grafit dan lingkungan proses.

Proses Gas / Wafer → Permukaan SiC CVD Padat → Antarmuka SiC/Grafit → Badan Grafit Kemurnian Tinggi

Grafit memasok badan struktural, massa termal, dan kemampuan mesin; SiC menyediakan permukaan yang menghadap proses. Antarmuka harus bertahan dari deposisi, pendinginan, dan siklus reaktor berulang.

SGL Carbon mendeskripsikan pelapis SiC komersial sebagai lapisan CVD yang padat, tahan aus, dan tahan korosi yang diendapkan pada grafit isostatik, dengan aplikasi yang mencakup pertumbuhan kristal semikonduktor, epitaksi silikon/SiC, danMOCVD.

Inilah sebabnya mengapa komponen berlapis SiC tingkat semikonduktor harus dievaluasi sebagaisistem material yang direkayasa, bukan sekadar “grafit berlapis”.

Lapisan SiC CVD vs SiC Padat

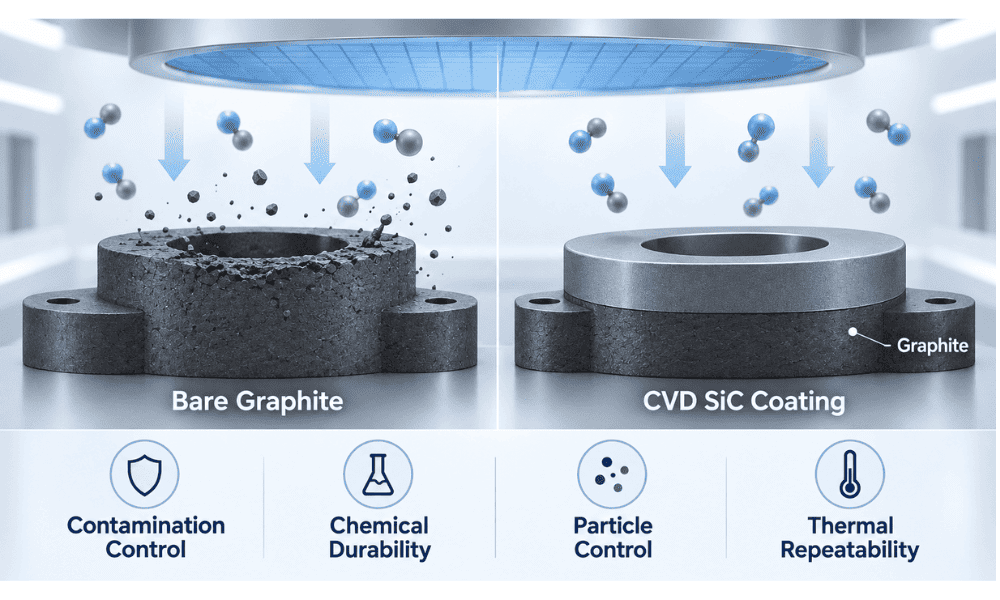

2. Mengapa Grafit Dilapisi SiC pada Peralatan Semikonduktor?

Tujuannya adalah untuk menggabungkan keunggulan manufaktur dan termal grafit dengan permukaan yang lebih cocok untuk kondisi semikonduktor yang menuntut.

Suseptor grafit atau pembawa wafer dapat dikerjakan dengan toleransi yang ketat dan kantong yang rumit. CVD SiC kemudian melindungi permukaan yang terkena gas proses dan pembersihan. Kombinasi ini mengatasi empat permasalahan utama.

Pengendalian kontaminasi.Permukaan yang padat dan memiliki kemurnian tinggi membantu mengisolasi grafit yang mendasarinya dari lingkungan wafer.

Daya tahan kimia.Epitaxy dan MOCVD menggunakan prekursor agresif dan bahan kimia pembersih; SiC meningkatkan ketahanan dibandingkan dengan grafit yang terpapar.

Kontrol partikel.Retakan, pengelupasan, atau degradasi permukaan dapat menjadi sumber partikel, sehingga integritas lapisan sangat penting dalam kebersihan proses.

Pengulangan termal.Suseptor dan pembawa merupakan bagian dari medan termal reaktor. Geometri dan kondisi permukaannya harus tetap stabil sehingga suhu wafer tetap dapat diulang.

Mersen mengidentifikasi suhu tinggi, vakum tinggi, prekursor gas agresif, pengendalian kontaminasi, dan ketahanan terhadap asam pembersih sebagai persyaratan pengoperasian utama untuk peralatan grafit yang digunakan dalam epitaksi dan MOCVD. Hal ini juga menyoroti kompatibilitas grafit/SiC CTE sebagai hal yang penting untuk integritas lapisan.

Hal ini menjelaskan mengapa kualitas pelapisan tidak dapat dipisahkankualitas grafit, akurasi dimensi atau kondisi reaktor. Lapisan SiC yang secara kimiawi sangat baik pada komponen yang terdistorsi atau dirancang dengan buruk masih dapat menghasilkan kinerja proses yang buruk.

3. Bagaimana Lapisan Silikon Karbida CVD Diproduksi?

Rantai manufaktur yang khas adalah:

Pemilihan Grafit → Pemesinan Presisi → Pemurnian → Persiapan Permukaan → Deposisi SiC CVD → Inspeksi

Grafit dipilih berdasarkan kemurnian, struktur mikro dan perilaku termal, kemudian dikerjakan sebelum pelapisan karena kerataan, kedalaman kantong, dan geometri tepi mempengaruhi dimensi akhir dan keseragaman lapisan.

Selama CVD, prekursor gas memasuki reaktor bersuhu tinggi. Spesies reaktif mencapai permukaan grafit, tempat SiC berinti dan tumbuh menjadi lapisan kontinu.

SGL Carbon secara publik melaporkan suhu pengendapan SiC pada umumnya sekitar1.200–1.300°Cuntuk proses pelapisan komersialnya. Ini melaporkan β-SiC, atau kubik 3C-SiC, untuk satu sistem pelapisan.

Penelitian terbaru tentang suseptor grafit berlapis CVD-SiC lebih lanjut menunjukkan bahwa struktur pelapisan sangat bergantung pada kondisi pemrosesan.

Sebuah tahun 2026Laporan Ilmiahstudi menyelidiki deposisi dari1.100 hingga 1.350°C, bersama dengan perubahan tekanan dan rasio H₂/MTS. Para peneliti mengamati perubahan signifikan dalam morfologi lapisan, kekasaran, stoikiometri dan kekerasan, menunjukkan hubungan antara:

Parameter CVD → Struktur Mikro SiC → Sifat Pelapisan → Kinerja Komponen.

Pelajaran teknik yang penting adalah itu“CVD SiC” bukanlah material yang tetap.

Spesifikasi seperti:

“Lapisan SiC 100 μm”

hanya menjelaskan ketebalan.

Ini tidak sepenuhnya mendefinisikan:

l kemurnian;

l porositas;

l struktur butir;

l kekasaran permukaan;

l keseragaman lapisan;

l kualitas antarmuka;

l tegangan sisa.

Untuk peralatan semikonduktor, faktor-faktor tersebut mungkin sama pentingnya dengan ketebalan nominal.

Cacat Lapisan Umum

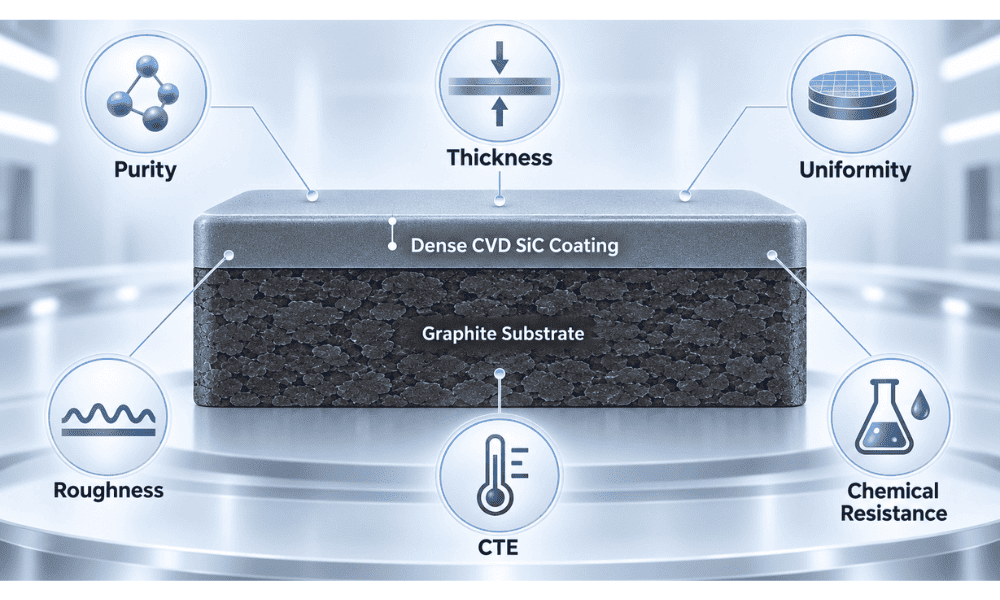

4. Sifat Pelapisan SiC Mana yang Paling Penting?

Untuk penggunaan semikonduktor, sifat yang paling berguna adalah yang berhubungan dengan pengendalian kontaminasi, stabilitas proses, dan masa pakai komponen.

Sebagai tolok ukur komersial publik, SGL Carbon melaporkan untuk satu lapisan SiC kepadatan massal kira-kira3,2 gram/cm³, kekerasan40 IPK, ekspansi termal dari4,3 × 10^-6K^-1dari 100–600°C dan ketebalan lapisan tipikal100 mikron. Nilai-nilai ini merupakan contoh daripada spesifikasi semikonduktor universal.

Dua parameter patut mendapat perhatian khusus:ketebalan lapisan dan CTE.

1. Lapisan SiC yang lebih tebal belum tentu lebih baik.

Ketebalan tambahan dapat memberikan penghalang pelindung yang lebih besar, namun juga dapat mengubah dimensi komponen dan meningkatkan akumulasi tegangan sisa. Ini menjadi penting bagi reseptor danpembawa waferdi mana kedalaman saku, kerataan, dan geometri tepi merupakan hal yang sangat penting dalam proses.

2. Pencocokan CTE juga sama pentingnya.

SiC diendapkan pada suhu tinggi dan kemudian didinginkan bersama dengan substrat grafit. Jika SiC dan grafit mengembang dan berkontraksi secara berbeda, tekanan mekanis terjadi di dekat antarmuka.

Jalur kegagalan yang disederhanakan adalah:

Ketidakcocokan CTE → Residu Stres → Microcrack → Propagasi Retak → Delaminasi → Partikel / Grafit Terkena

Mekanisme ini menjelaskan mengapa kegagalan pelapisan tidak selalu dapat diatasi hanya dengan menambah ketebalan.

Sebuah tahun 2026Keramik InternasionalPenelitian ini secara khusus menyelidiki SiC yang diendapkan pada grafit pada suhu 1.260°C, 1.280°C, dan 1.320°C dan menemukan bahwa suhu pengendapan memengaruhi struktur mikro dan adhesi antarmuka.

Oleh karena itu, kualitas pelapisan harus dinilai berdasarkan kombinasi:

Kemurnian + Struktur Mikro + Keseragaman + Integritas Antarmuka + Geometri

bukan ketebalan saja.

5. Di Mana Grafit Berlapis SiC Digunakan, dan Bagaimana Cara Memilihnya?

Aplikasi terkuat adalah komponen yang menghadapi suhu tinggi, kimia reaktif, dan persyaratan tingkat wafer yang ketat.

1. Epitaksi Silikon

Suseptor grafit berlapis SiC mendukung wafer sambil berpartisipasi dalam perpindahan panas. Kerataan, geometri saku, keseragaman lapisan dan kondisi permukaan dapat mempengaruhi suhu wafer dan keseragaman epitaksi.

Oleh karena itu, pelapisan tersebut merupakan bagian dari sistem termal yang lebih luas:

Pemanas / Sumber Energi → Susceptor → Batas Termal Wafer → Suhu Wafer → Pertumbuhan Epitaksi

2. Epitaksi Silikon Karbida

Epitaksi SiC menempatkan persyaratan yang sangat menuntut pada material medan termal. Susceptor, cincin, dan komponen terkait harus menjaga stabilitas kimia, kontaminasi rendah, dan konsistensi dimensi melalui pengoperasian suhu tinggi yang berulang.

3. GaN dan LED MOCVD

Pembawa wafer MOCVD dan platform satelit beroperasi di lingkungan yang kaya akan prekursor di mana distribusi suhu pembawa mempengaruhi kondisi pertumbuhan di seluruh wafer.

Perubahan geometri pembawa atau kondisi permukaan dapat menyebabkan variasi dalam:

l suhu wafer;

l tingkat pertumbuhan;

l ketebalan film;

l komposisi;

l keseragaman wafer-ke-wafer.

Mersen secara khusus mengidentifikasi grafit berlapis SiC dengan kemurnian tinggi, perilaku termal yang seragam, ketahanan terhadap gas agresif, dan ketahanan terhadap pembersihan kimia di tempat sebagai persyaratan penting untuk aplikasi epitaksi.

4. Proses Suhu Tinggi Lainnya

RTP/RTA, CVD, ALD, dan komponen medan termal tertentu lainnya juga dapat menggunakan grafit berlapis SiC jika suhu, kimia, risiko kontaminasi, dan geometri membenarkan hal tersebut.

Seleksi harus dimulai denganreaktor dan proses, bukan spesifikasi pelapisan umum.

Mendefinisikan:

l model proses dan reaktor;

l ukuran wafer;

l suhu pengoperasian;

l memproses dan membersihkan gas;

l gambar komponen;

l persyaratan grafit;

l dimensi kritis dan kerataan;

l ketebalan lapisan;

l kekasaran permukaan;

l persyaratan pemeriksaan.

RFQ yang paling berguna menanyakan satu pertanyaan sentral:

Apa yang harus dilakukan komponen ini di dalam reaktor?

Pelapisan SiC kemudian dapat direkayasa berdasarkan tujuan sebenarnya, bukan berdasarkan parameter material yang terisolasi.

Untuk epitaksi dan MOCVD, tujuannya bukan sekadar lapisan yang tahan lama. Ini adalah komponen yang mampu mendukung:

Suhu Wafer Stabil + Kontaminasi Rendah + Pembentukan Partikel Rendah + Pertumbuhan Berulang + Masa Pakai yang Dapat Diprediksi

6. Pertanyaan Umum

1. Apa tujuan utama pelapisan silikon karbida pada grafit?

Ini menciptakan permukaan proses dengan kemurnian tinggi dan tahan bahan kimia sekaligus mempertahankan kemampuan mesin dan keunggulan termal dari badan grafit.

2. Mengapa CVD digunakan untuk pelapisan SiC?

CVD memungkinkan SiC tumbuh langsung pada permukaan grafit yang kompleks dan memberikan kontrol atas struktur lapisan, ketebalan dan keseragaman ketika proses pengendapan direkayasa dengan benar.

3. Apakah lapisan SiC yang lebih tebal selalu lebih baik?

Tidak. Ketebalan harus seimbang terhadap tegangan sisa, toleransi dimensi, geometri komponen, dan kondisi servis.

4. Apa yang menyebabkan lapisan SiC retak atau mengelupas?

Kontributor umum termasuk ketidakcocokan grafit/SiC CTE, tegangan sisa, cacat antarmuka, kondisi pengendapan yang tidak sesuai, dan siklus termal yang berulang.

5. Informasi apa yang diperlukan untuk RFQ grafit berlapis SiC?

Memberikan gambar, model reaktor, proses, ukuran wafer, suhu pengoperasian, proses dan gas pembersih, persyaratan grafit, spesifikasi pelapisan, toleransi kritis, kriteria inspeksi dan kuantitas.

Butuh Komponen Grafit Berlapis SiC CVD Kustom?

VeTek Semiconductor menyediakan komponen grafit berlapis SiC untuk epitaksi semikonduktor dan aplikasi pemrosesan suhu tinggi terkait.

Bagikan model reaktor Anda, gambar komponen, persyaratan grafit, spesifikasi pelapisan, kondisi pengoperasian, dan kriteria inspeksi untuk mendiskusikan solusi yang sesuai.

Minta Konsultasi Teknis| Kirimkan Gambar Anda

Jelajahi rangkaian produk Lapisan Silikon Karbida kami.

Referensi

1. Karbon SGL. Pelapis SiC SIGRAFINE®.Data teknis dan informasi aplikasi untuk pelapis CVD SiC pada grafit isostatik.

2. Mersen. Peralatan Proses Semikonduktor — Grafit Ultra Murni Dilapisi Silikon Karbida.Informasi teknis untuk aplikasi epitaksi dan MOCVD.

3. Huo, Y., Qin, S., Chen, Y., dkk. “Studi tentang korelasi proses-struktur-properti dalam pelapisan CVD-SiC pada substrat grafit.”Laporan Ilmiah, Jil. 16, Pasal 4150, 2026.

4. Bu, Q., dkk. “Adhesi antarmuka lapisan CVD-SiC pada substrat grafit: Peran suhu dalam struktur mikro dan sifat mekanik.”Keramik Internasional, Jil. 52, Edisi 3, 2026, hlm.3711–3718.
