Pelapisan CVD dalam Epitaksi Semikonduktor: Parameter Teknik, Pemilihan SiC/TaC, dan Kontrol Kegagalan

Penulis | Insinyur Nickwu | Insinyur, Divisi Material Lanjutan, Vetek Semikonduktor

Perkenalan: Dalam epitaksi, suseptor grafit berlapis merupakan bagian dari batas termal, kimia, dan kontaminasi reaktor. Nilainya tidak terletak pada ketebalan lapisan saja, namun pada seberapa konsisten bagian akhir menjaga suhu wafer, stabilitas permukaan, dan kemampuan pengulangan melalui siklus pertumbuhan dan pembersihan.

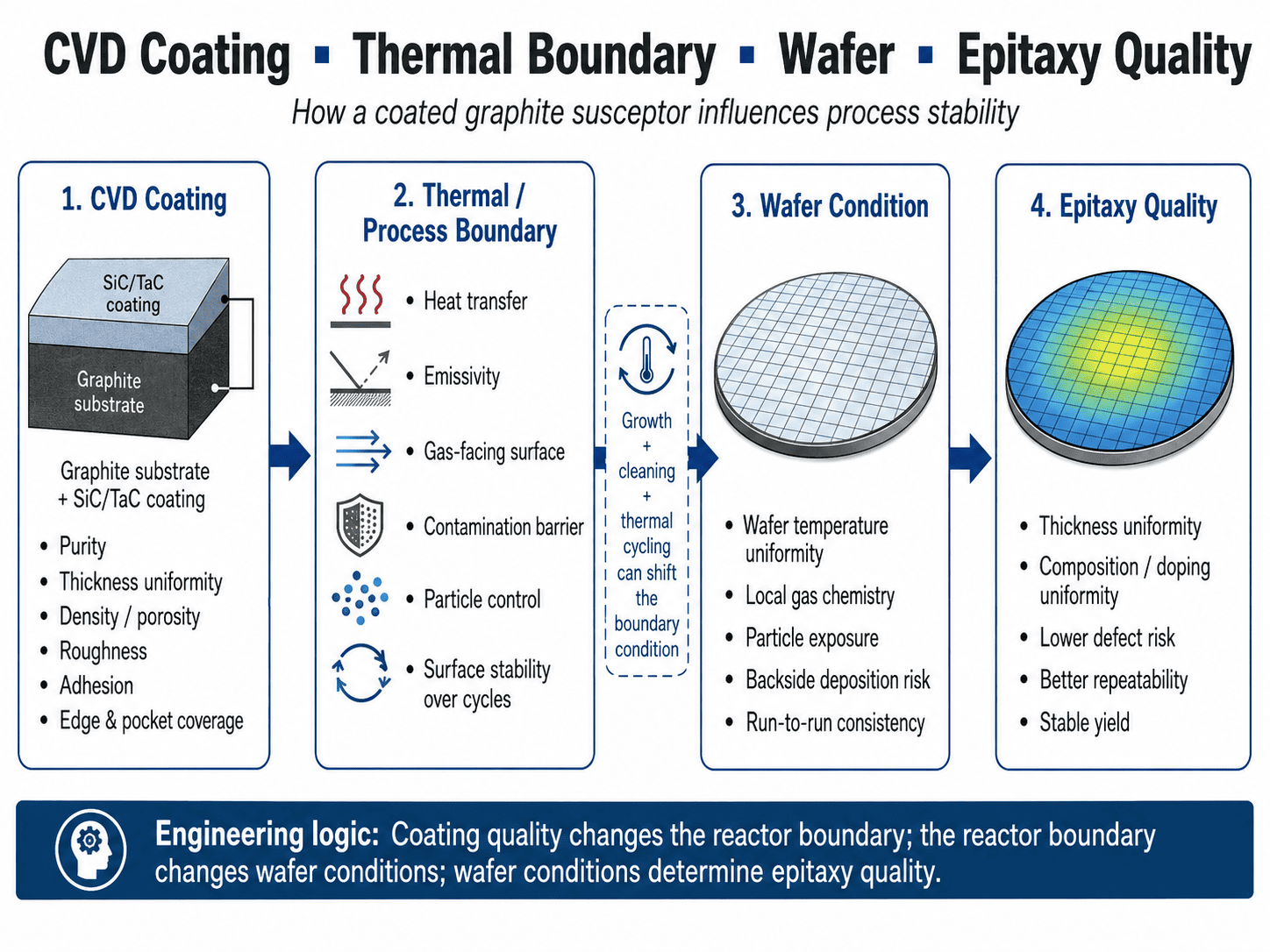

1. Pelapisan CVD sebagai Batas Proses Epitaksi

Kesimpulan inti: Bahkan dengan suhu, tekanan dan aliran gas yang tidak berubah, kekasaran lapisan, endapan, geometri kantong atau degradasi antarmuka dapat mengubah perpindahan panas dan kimia permukaan. Oleh karena itu, susceptor yang dilapisi harus diperlakukan sebagai komponen reaktor yang kritis terhadap proses, bukan sebagai penahan wafer pasif.

Suhu pertumbuhan tipikal menggambarkan beban: GaN MOCVD sering kali mendekati 1000–1100°C, epitaksi Si sekitar 1050–1200°C, dan epitaksi SiC sekitar 1500–1700°C. Suhu wafer bergantung pada daya pemanas ditambah geometri suseptor, emisivitas, kedalaman kantong, rotasi, dan aliran gas.

MOCVD planet menggunakan aliran laminar dan rotasi pembawa ganda untuk meningkatkan ketebalan, komposisi, dan keseragaman doping.[1]

2. Parameter Pelapisan CVD SiC dan TaC

Kesimpulan inti: “Lapisan 100 μm” bukanlah spesifikasi semikonduktor yang lengkap. Kepadatan, kemurnian, struktur mikro, kekasaran, CTE, distribusi ketebalan, adhesi dan pengendalian cacat harus dipertimbangkan bersama-sama, terutama pada kantong, tepian, lubang dan fitur bayangan dimana pengendapan lokal mungkin berbeda.

Rantai tekniknya adalah:

Suhu CVD / tekanan / rasio gas → pertumbuhan butir → kepadatan / kekasaran / tegangan → umur pelapisan.

Tekanan yang lebih tinggi meningkatkan kekasaran dan porositas, sedangkan suhu yang berlebihan menghasilkan struktur yang lebih kasar.[3]

3. Keseragaman Termal dan Pengulangan Run-to-Run

Kesimpulan inti: Suatu lapisan dapat menjadi tidak dapat diterima oleh proses sebelum lapisan tersebut terlihat terkelupas. Penyimpangan ketebalan, resesi, endapan atau perubahan kekasaran dapat mengubah perpindahan panas dan emisivitas wafer-ke-susceptor, menciptakan suhu atau penyimpangan run-to-run sementara komponen masih tampak utuh secara mekanis.

Keseimbangan panas wafer:

Qtotal = Qkonduksi + Qradiasi + Qkonveksi

Susceptor yang dilapisi mempengaruhi istilah-istilah ini melalui sifat material, kondisi permukaan dan geometri. Kedalaman kantong penting karena penumpukan lapisan mengubah geometri tempat duduk wafer akhir.

Lapisan nominal 100 μm yang bervariasi di sekitar kantong dapat mengubah jalur termal lokal dan dimensi akhir. Variasi yang kecil tidak secara otomatis menyebabkan ketidakseragaman, namun kedalaman poket pasca-pelapisan harus menjadi CTQ.

Selama produksi:

endapan pertumbuhan + pembersihan + siklus termal → penyimpangan kekasaran/emisivitas → penyimpangan batas termal → penyimpangan suhu wafer → penyimpangan laju pertumbuhan/komposisi.

Oleh karena itu, masa pakai komponen harus ditentukan oleh batas proses—bukan sekadar “tidak ada kerusakan yang terlihat”.

4. Seleksi CVD SiC vs. CVD TaC

Kesimpulan inti: CVD SiC adalah dasar praktis untuk banyak bagian epitaksi Si, GaN, dan SiC karena kematangan, kemurnian, dan kompatibilitasnya dengan grafit. TaC menjadi menarik ketika suhu ekstrem atau kandungan kimia yang kaya akan Si menjadikan resesi SiC sebagai mekanisme pembatas seumur hidup yang terverifikasi.

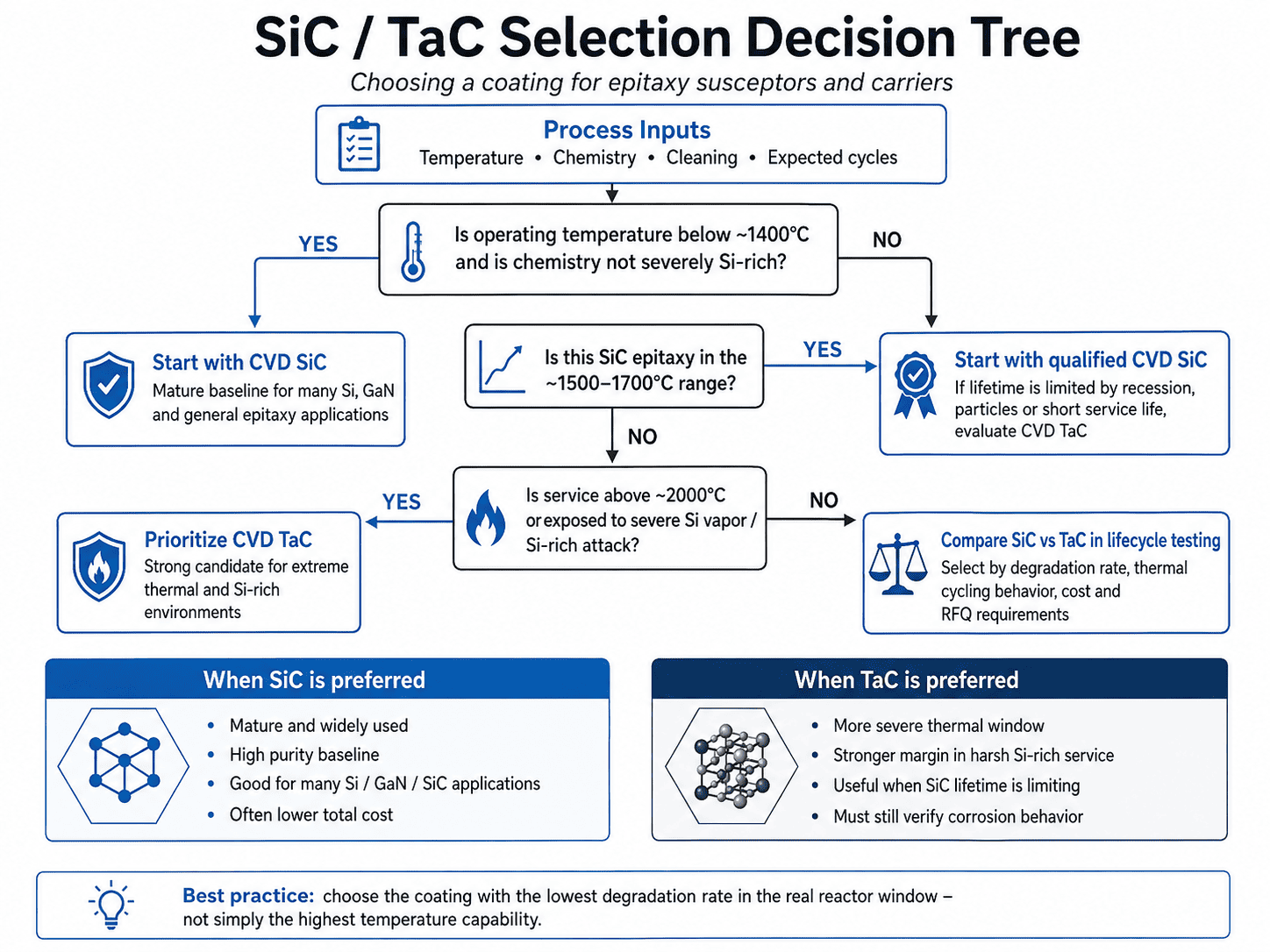

Pohon Keputusan SeleksiT < ~1400°C dan SiC kompatibel secara kimia?

→ Ya: memenuhi syarat CVD SiC.

→ Tidak: lanjutkan.

Epitaksi SiC pada ~1500–1700°C?

→ Mulailah dengan SiC yang sudah terbukti. Jika resesi, partikel atau umur pendek mendominasi, bandingkan TaC.

>2000°C atau paparan uap Si yang parah?

→ Prioritaskan evaluasi TaC.

TaC tidak kebal secara kimia. Pada 1973 K dalam uap silikon, CVD TaC membentuk produk reaksi TaSi₂/SiC; meningkatkan paparan Si meningkatkan kedalaman dan kekasaran korosi.[4] Oleh karena itu, pemilihan harus didasarkan pada laju degradasi dalam reaktor sebenarnya, bukan pada titik leleh saja.

5. Mekanisme Kegagalan Pelapisan CVD

Kesimpulan inti: Sebagian besar kegagalan suseptor berlapis timbul dari tekanan termal yang digabungkan, ketidakseragaman pengendapan, resesi bahan kimia, dan kerusakan pembersihan atau penanganan. Analisis kegagalan harus menghubungkan cacat yang terlihat dengan mekanisme akarnya dan kemudian dengan gejala wafer, bukan berhenti pada “pengelupasan lapisan”.

Hubungan tegangan termal orde pertama yang berguna adalah:

σ ≈ E × Δα × ΔT

dimana E adalah modulus pelapisan, Δα perbedaan CTE pelapisan/substrat dan ΔT perjalanan termal. Inilah sebabnya mengapa pencocokan grafit CTE sama pentingnya dengan kemurnian lapisan.

Kantong, lubang, dan alur yang dalam dapat menerima pengangkutan prekursor yang berbeda:

lapisan tipis/berpori lokal → serangan termal/kimia → paparan grafit → erosi → partikel → risiko cacat wafer.

Oleh karena itu, suatu komponen dapat mencapai akhir masa pakai proses sebelum akhir masa pakai mekanis.

6. Persyaratan Kualifikasi dan RFQ

Kesimpulan inti: Kualifikasi harus mengubah kondisi reaktor menjadi CTQ yang dapat diukur dan memverifikasinya pada geometri akhir. Sertifikat materi saja tidak cukup; targetnya adalah integritas lapisan, dimensi, dan perilaku termal/kimia yang dapat diulang melalui pertumbuhan dan siklus pembersihan yang representatif.

Spesifikasi praktis harus mencakup:

• Bahan: tingkat grafit, kemurnian, CTE; fase pelapisan dan kemurnian.
• Lapisan: ketebalan, batas lokal, kekasaran, kriteria lubang jarum/porositas, kriteria adhesi atau siklus termal.
• Geometri: kedalaman saku setelah pelapisan, kerataan/kelelahan, OD/ID, lubang dan CTQ terkait rotasi.
• Proses: ukuran wafer, suhu, gas, tekanan, mode pemanasan/rotasi, bahan kimia pembersih, dan siklus yang diharapkan.

Pos pemeriksaan yang direkomendasikan:

Masuk → siklus pertumbuhan yang ditentukan → pembersihan → akhir masa pakainya.

Mengkorelasikan pos pemeriksaan ini dengan data partikel dan wafer lebih berguna dibandingkan inspeksi visual saja.

7. Pertanyaan Umum

Seberapa tebal seharusnya CVD SiC?

Sekitar 100 μm adalah referensi yang berguna, bukan nilai optimal universal. Geometri, kelonggaran korosi, tegangan dan toleransi dimensi menentukan target.

Apakah lapisan yang lebih tebal selalu bertahan lebih lama?

Tidak. Ini menambah cadangan korosi tetapi juga dapat meningkatkan tegangan sisa dan pergeseran dimensi.

Mengapa lapisan SiC terkelupas?

Kontributor umumnya adalah ketidakcocokan CTE, tegangan sisa, cacat antarmuka, geometri tepi, siklus termal, serangan bahan kimia, dan kerusakan akibat pembersihan.

Kapan TaC harus menggantikan SiC?

Ketika serangan suhu tinggi atau kaya Si terbukti menjadi batas masa pakai SiC yang dominan dan TaC memberikan hasil siklus hidup yang lebih baik.

Kesimpulan

Kesimpulan inti: Grafit berlapis CVD harus memenuhi syarat sebagai bagian dari proses epitaksi. Targetnya adalah perilaku termal, kimia, dan dimensi yang stabil di seluruh produksi, dengan akhir masa pakai ditentukan oleh CTQ proses yang terukur, bukan hanya kerusakan yang terlihat.

Rantai tekniknya adalah:

substrat grafit → Struktur mikro CVD → geometri jadi → stabilitas termal/kimia → pengulangan wafer.

Pertanyaan yang lebih baik bukan sekadar “Seberapa tebal lapisannya?” namun “Bagaimana perilaku komponen ini setelah pertumbuhan berulang, pembersihan, dan siklus termal, dan batas terukur apa yang menentukan akhir masa pakainya?”

Referensi

[1] AIXTRON SE, Prinsip Planet (MOCVD).

[2] SGL Carbon, Lapisan SIGRAFINE® SiC – Data Material.

[3] Huo Y. dkk., Laporan Ilmiah 16, 4150 (2026), “Studi Korelasi Proses-Struktur-Properti pada Pelapisan CVD-SiC pada Substrat Grafit.”

[4] Hao K. et al., Vacuum 241, 114677 (2025), “Mekanisme Korosi yang Diinduksi Uap Silikon pada Lapisan CVD TaC pada Substrat Grafit.”

Insinyur Nickwu memiliki pengalaman 15 tahun dalam penelitian dan pengembangan pelapis CVD dan material zona panas berbasis karbon. Dia memimpin proyek untuk memperkenalkan produksi massal komponen grafit berlapis TaC pertama di Tiongkok yang digunakan dalam epitaksi SiC 8 inci. Dia telah berpartisipasi dalam berbagai proyek desain zona panas dan analisis kegagalan untuk pertumbuhan kristal SiC dan memegang tujuh paten penemuan terkait dengan material zona panas.
