Mengapa Susceptor Grafit Berlapis SiC Penting untuk Epitaksi Semikonduktor

Ketika perangkat semikonduktor terus berkembang menuju daya yang lebih tinggi, frekuensi yang lebih tinggi, dan integrasi yang lebih besar, persyaratan yang dikenakan pada peralatan pertumbuhan epitaksi menjadi semakin menuntut. Baik memproduksi perangkat daya SiC, komponen RF GaN, chip LED, atau wafer epitaksi silikon, produsen mengandalkan satu komponen penting di dalam reaktor—susseptor grafit berlapis SiC.

Meskipun jarang terlihat di luar ruang reaksi, komponen ini secara langsung mempengaruhi keseragaman suhu wafer, pembentukan partikel, masa pakai pelapisan, dan pada akhirnya hasil perangkat.

Apa itu Susceptor Grafit Berlapis SiC?

Suseptor grafit berlapis SiC adalah komponen grafit yang direkayasa secara presisi dan dilindungi oleh lapisan silikon karbida Deposisi Uap Kimia (CVD) yang padat.

Di dalam reaktor epitaksi, susceptor melakukan beberapa fungsi penting:

• Mendukung wafer semikonduktor sepanjang proses pertumbuhan
• Memindahkan panas secara seragam dari pemanas ke wafer
• Berputar bersama wafer untuk meningkatkan keseragaman film
• Mempertahankan stabilitas dimensi di bawah siklus termal berulang
• Melindungi substrat grafit dari gas proses korosif

Tergantung pada prosesnya, susceptor dapat dirancang sebagai susceptor pancake, susceptor barel, baki, pembawa wafer, atau komponen reaktor yang disesuaikan.

Mengapa Tidak Menggunakan Grafit Telanjang?

Grafit telah lama dikenal sebagai salah satu material rekayasa suhu tinggi terbaik karena:

· Konduktivitas termal yang sangat baik

· Koefisien ekspansi termal rendah

· Stabilitas suhu tinggi

· Kemampuan mesin yang mudah

· Kepadatan rendah

Namun, grafit telanjang tidak cocok untuk pemrosesan semikonduktor langsung.

Selama epitaksi, gas proses seperti H₂, HCl, NH₃, silan, klorosilan, dan prekursor logam-organik terus menerus menyerang permukaan grafit yang terbuka. Seiring waktu, grafit mulai teroksidasi, menimbulkan korosi, dan melepaskan partikel karbon.

Partikel-partikel ini dapat:

· mencemari wafer,

· meningkatkan kepadatan cacat,

· mengurangi keseragaman epitaksi,

· memperpendek interval perawatan reaktor.

Oleh karena itu, hampir semua reaktor semikonduktor modern menggunakan lapisan pelindung keramik daripada grafit terbuka.

Mengapa Silikon Karbida Merupakan Lapisan Pilihan？

Di antara bahan pelapis yang tersedia—termasuk BN, ZrB₂, TaC, dan berbagai pelapis oksida—silikon karbida CVD telah menjadi standar industri karena menawarkan keseimbangan yang sangat baik antara sifat termal, kimia, dan mekanik.

Keuntungan utama meliputi:

• Ketahanan Kimia yang Luar Biasa：SiC padat mencegah gas korosif mencapai substrat grafit, sehingga memperpanjang masa pakai komponen secara signifikan.
• Konduktivitas Termal yang Sangat Baik: Konduktivitas termal yang tinggi memungkinkan perpindahan panas yang cepat sambil menjaga keseragaman suhu yang sangat baik di seluruh wafer.
• Ketidaksesuaian Ekspansi Termal Rendah：Koefisien ekspansi termal SiC sangat cocok dengan grafit, sehingga mengurangi tekanan internal selama siklus pemanasan dan pendinginan berulang.
• Kekerasan Tinggi: Lapisan ini tahan terhadap abrasi selama pemuatan wafer dan pengoperasian reaktor.
• Kemurnian Tinggi: Lapisan CVD SiC berkualitas tinggi meminimalkan kontaminasi logam dan pembentukan partikel—penting untuk manufaktur semikonduktor tingkat lanjut.

Mengapa Deposisi Uap Kimia (CVD)?

Berbagai teknologi pelapisan ada, termasuk:

· Penyemprotan plasma

· Lapisan sol-gel

· Deposisi elektroforesis

· Paket sementasi

· Lapisan kuas

Namun, manufaktur semikonduktor lebih menyukai Deposisi Uap Kimia (CVD) karena menghasilkan lapisan dengan:

· kemurnian sangat tinggi,

· kepadatan yang sangat baik,

· ketebalan seragam,

· daya rekat unggul,

· porositas rendah,

· kesesuaian yang sangat baik pada geometri yang kompleks.

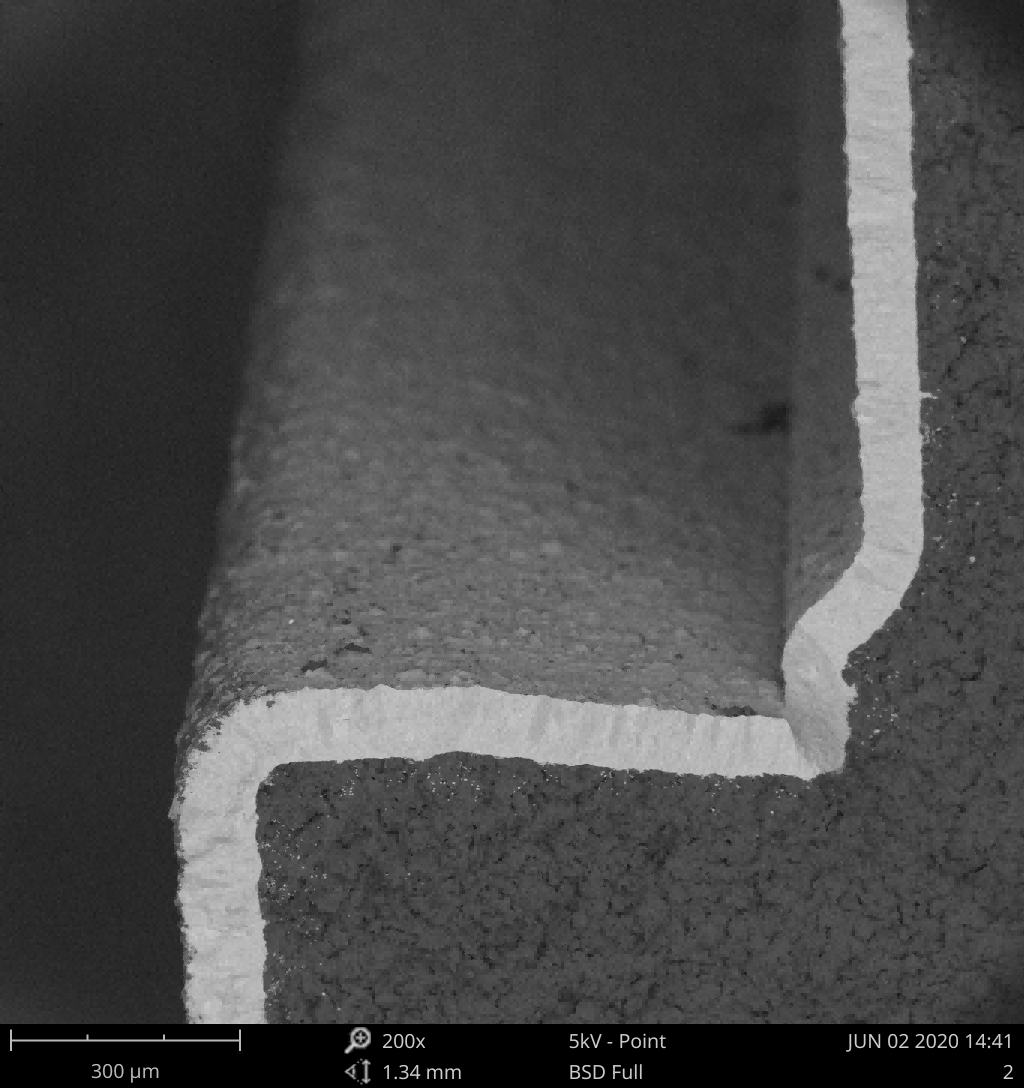

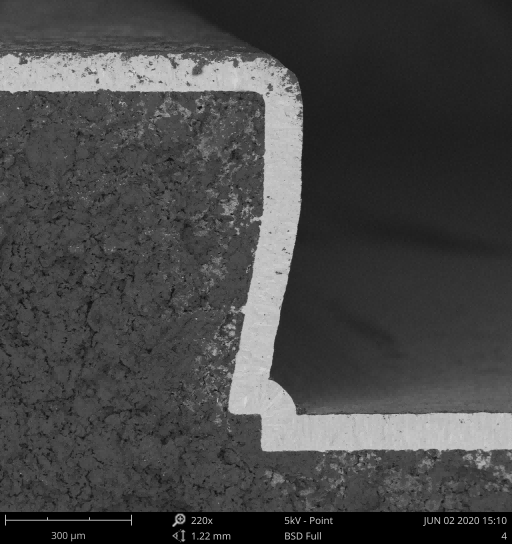

Tidak seperti pelapis yang disemprotkan yang sering kali memiliki pori-pori dan antarmuka yang lemah, CVD SiC membentuk lapisan kristal padat yang terikat secara kimia pada substrat grafit, sehingga menghasilkan masa pakai yang jauh lebih lama dalam kondisi proses yang keras.

Aplikasi Khas

Komponen grafit berlapis SiC banyak digunakan dalam:

SiC Epitaksi：Mendukung wafer SiC konduktif dan semi-isolasi selama pertumbuhan homoepitaksial untuk MOSFET, SBD, dan perangkat daya lainnya.

Silicon Epitaxy：Menyediakan platform termal yang stabil untuk epitaksi wafer silikon yang digunakan dalam CMOS dan manufaktur semikonduktor daya.

GaN Epitaxy：Mendukung pertumbuhan GaN-on-Si dan GaN-on-SiC untuk perangkat RF, HEMT, MicroLED, dan elektronika daya.

Manufaktur LED：Digunakan di dalam reaktor MOCVD untuk pertumbuhan epitaksi biru, hijau, UV, dan MicroLED.

Kesimpulan

Ketika proses semikonduktor terus bergerak menuju wafer yang lebih besar, jendela proses yang lebih sempit, dan kepadatan cacat yang lebih rendah, pentingnya komponen reaktor berkinerja tinggi terus meningkat.

Suseptor grafit berlapis SiC CVD menjadi sangat diperlukan karena menggabungkan kinerja termal grafit yang unggul dengan ketahanan kimia, kemurnian, dan daya tahan silikon karbida yang luar biasa.

Baik untuk perangkat daya SiC, elektronik GaN RF, produksi LED, atau epitaksi silikon, berinvestasi pada komponen grafit berlapis SiC berkualitas tinggi secara langsung berkontribusi terhadap hasil yang lebih tinggi, waktu kerja peralatan yang lebih lama, dan biaya produksi yang lebih rendah.
