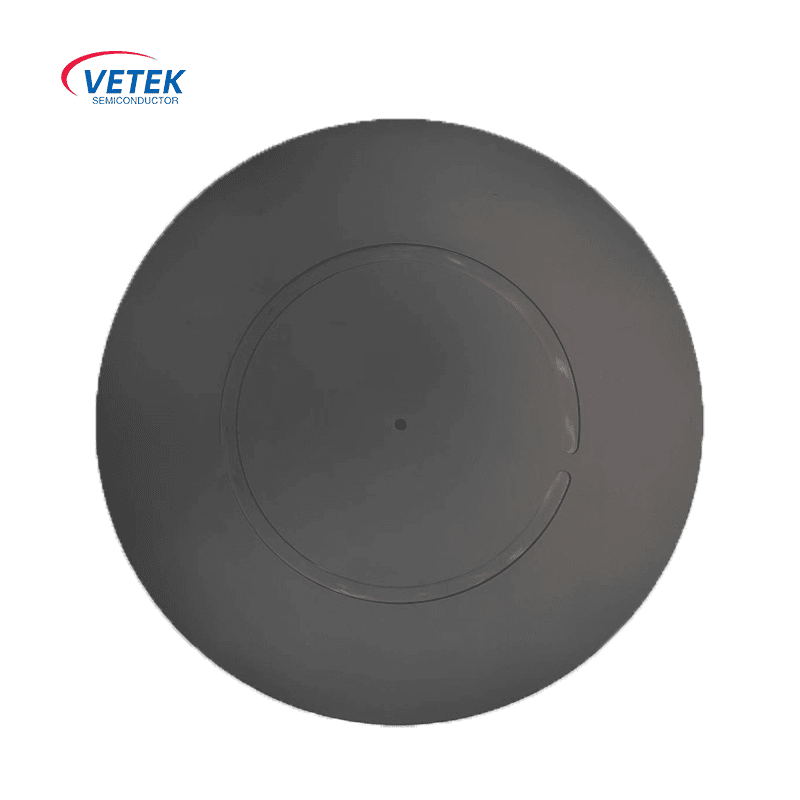

Undertaker Graphite Epi Wafer Tunggal

Keterangan:

Kerentanan grafit Epi Wafer tunggal mencakup satu set baki grafit, cincin grafit dan aksesori lainnya, menggunakan substrat grafit kemurnian tinggi + uap deposisi silikon karbida pelapisan struktur komposit, dengan mempertimbangkan stabilitas suhu tinggi, inersia kimia dan keseragaman medan termal. Ini adalah komponen bantalan inti dari lembaran epitaxial presisi tinggi dalam produksi massal.

Inovasi Material: Graphite +SIC Coating

Grafit

● Konduktivitas termal ultra-tinggi (> 130 w/m · k), respons cepat terhadap persyaratan kontrol suhu, untuk memastikan stabilitas proses.

● Koefisien ekspansi termal rendah (CTE: 4,6 × 10⁻⁶/° C), mengurangi deformasi suhu tinggi, memperpanjang masa pakai.

CVD SIC COATING

● Resistensi korosi. Tahan serangan dengan gas reaksi seperti H₂, HCl, dan SIH₄. Ini menghindari kontaminasi lapisan epitaxial dengan volatilisasi bahan dasar.

● Kepadatan permukaan: Porositas pelapis kurang dari 0,1%, yang mencegah kontak antara grafit dan wafer dan mencegah difusi pengotor karbon.

● Toleransi suhu tinggi: Pekerjaan stabil jangka panjang di lingkungan di atas 1600 ° C, beradaptasi dengan permintaan suhu tinggi epitaks SIC.

Bidang termal dan desain optimasi aliran udara

Struktur radiasi termal yang seragam

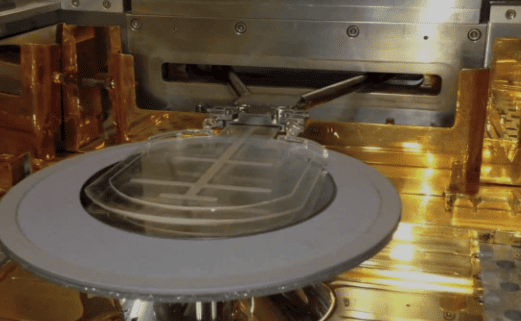

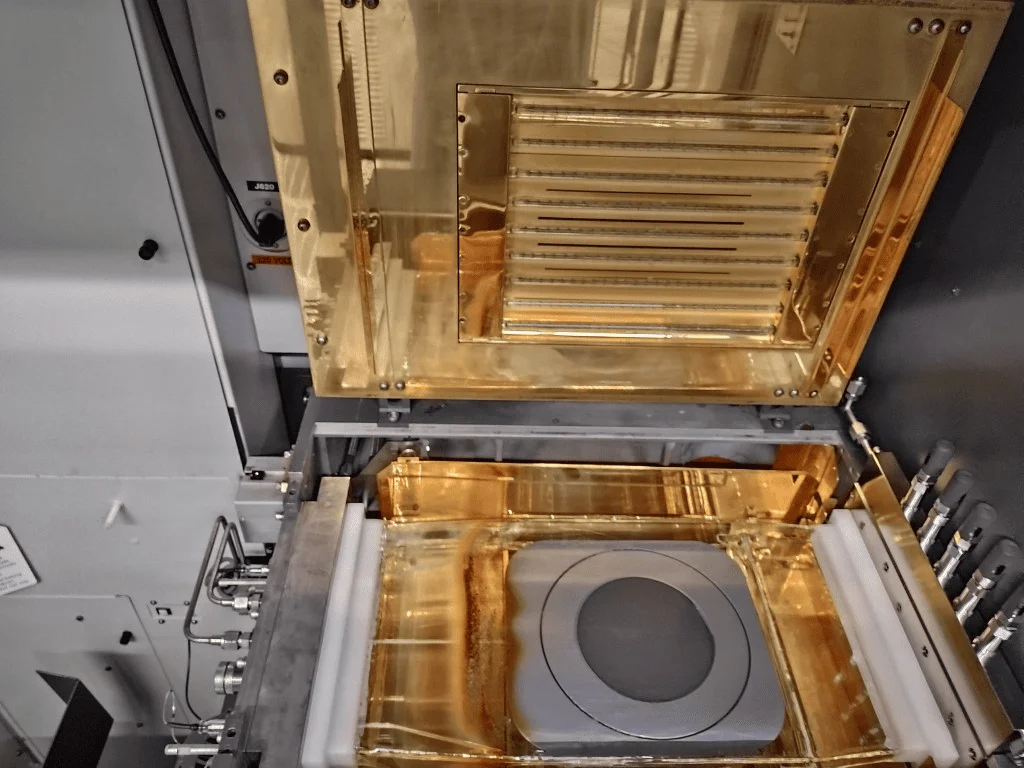

Permukaan kerentanan dirancang dengan beberapa alur refleksi termal, dan sistem kontrol medan termal perangkat ASM mencapai keseragaman suhu dalam ± 1,5 ° C (wafer 6 inci, wafer 8 inci), memastikan konsistensi dan keseragaman ketebalan lapisan epitaxial (fluktuasi <3%).

Teknik kemudi udara

Lubang pengalihan tepi dan kolom pendukung miring dirancang untuk mengoptimalkan distribusi aliran laminar gas reaksi pada permukaan wafer, mengurangi perbedaan laju pengendapan yang disebabkan oleh arus eddy, dan meningkatkan keseragaman doping.
