Analisis Retak Susceptor Grafit Berlapis SiC MOCVD & Studi Kasus Optimasi Stres Termal

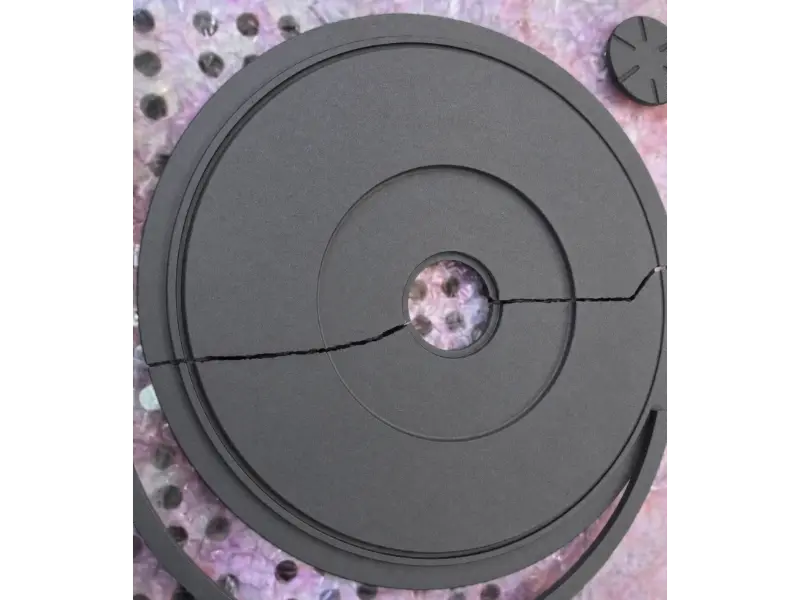

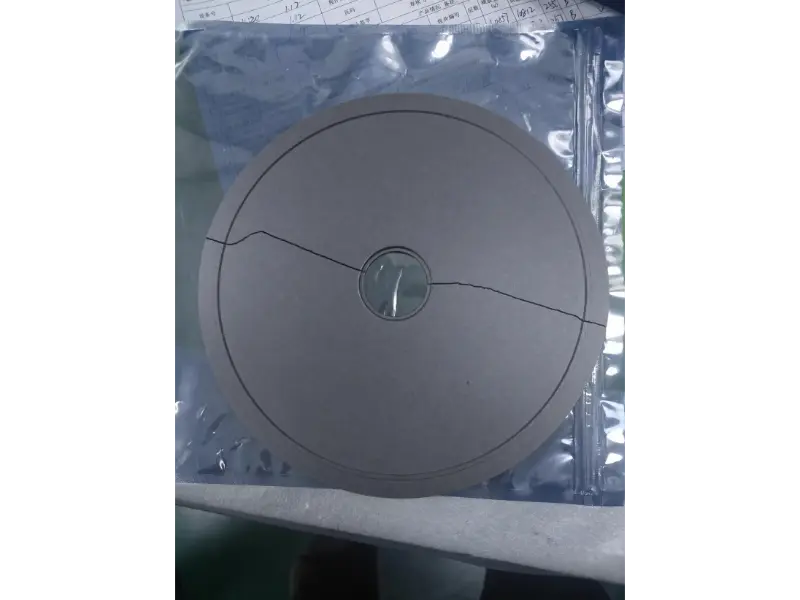

Gambar 1,2: Morfologi Fraktur Radial MOCVDSusceptor Grafit Berlapis SiC CVDBerasal dari Central Step Thru-Hole

I. Ringkasan Eksekutif & Kesimpulan Inti

Kesimpulan Inti:Desain dan kualitas suseptor wafer epitaksi (pembawa wafer) secara langsung menentukan masa pakainya, sehingga sangat memengaruhi alokasi biaya produksi epitaksi dan waktu henti peralatan. Saat memilih susceptor, produsen wafer epitaxial memprioritaskan desain berkualitas tinggi yang menyesuaikan dengan kebutuhan proses aktual, meminimalkan frekuensi penggantian, dan memperpanjang masa pakai—sehingga mencapai pengurangan biaya produksi yang signifikan dan peningkatan yang stabil dalam kualitas produk epitaxial.

Dengan mendesain ulang zona penyangga tegangan pada langkah tengah dan memilih bahan substrat grafit dengan Koefisien Ekspansi Termal (CTE) yang disesuaikan, Vetek (www.veteksemicon.com) telah sepenuhnya menyelesaikan tantangan industri retak radial yang berasal dari langkah pusat melalui lubang pada pembawa wafer MOCVD.

Produsen chip epitaksi semikonduktor generasi ke-3 di luar negeri menghadapi hambatan produksi yang parah karena retak dan kerusakan langsung pada Deposisi Uap Kimia berukuran besarSuseptor grafit berlapis Silicon Carbide (CVD SiC).selama pertumbuhan epitaksi MOCVD suhu tinggi. Tim teknis kami menunjukkan akar penyebabnya: konsentrasi tegangan yang parah pada langkah pusat dan ketidaksesuaian ekspansi termal pada substrat grafit. Melalui konfigurasi ulang margin struktural (memperluas zona penyangga tegangan, meningkatkan posisi langkah mengambang) dan pemilihan material grafit yang optimal, kami berhasil menghilangkan bahaya retak bagi klien.

Peningkatan Kinerja & Metrik Utama:

· Tingkat Retak Susceptor: Berkurang dari >15% menjadi 0%

· Siklus Hidup Layanan Rata-rata: Meningkat sebesar 300%+

· Waktu Henti Peralatan Tidak Terencana: Menurun sebesar 95%

II. Latar Belakang Pelanggan & Masalah Tradisional

1. Latar Belakang Pelanggan

Kliennya adalah produsen chip semikonduktor majemuk kelas otomotif terkemuka yang mengoperasikan beberapa lini produksi MOCVD/MBE berukuran besar dan bersuhu tinggi yang berfokus pada produksi massal wafer epitaksi perangkat RF dan berdaya tinggi. Suhu pengoperasian ruang reaksi mencapai 1000°C–1400°C sepanjang tahun, mengalami pemanasan induksi frekuensi tinggi dan siklus termal pemanasan/pendinginan yang sangat cepat. Sebagai komponen inti yang langsung memegang wafer epitaksi, berukuran besarSuseptor grafit berlapis CVD SiCharus menjaga stabilitas struktural ekstrim dan keseragaman termal di bawah lingkungan bersuhu tinggi dan bertekanan tinggi.

2. Pendekatan Tradisional & Poin-poin Masalah Sejarah Terperinci

Saat menggunakan desain susceptor tradisional, produsen epitaxial telah lama menderita masalah ekonomi dan kapasitas yang parah:

· Penggantian Sering & Umur Sangat Pendek:Desain konvensional gagal memperhitungkan perbedaan ekspansi termal pada suhu yang sangat tinggi. Susceptor retak dalam waktu kurang dari beberapa lusin siklus, dan beberapa diantaranya gagal segera setelah pemasangan (tingkat retak >15%).

· Biaya Downtime & Pembersihan yang Mahal:Setelah susceptor retak atau pecah di dalam ruangan, seluruh kumpulan wafer epitaksi dihilangkan, disertai dengan kontaminasi partikel yang parah. Setiap insiden memerlukan 12–24 jam pendinginan ruangan, pembongkaran, pembersihan, evakuasi ulang, dan pengujian tekanan/suhu. Kerugian langsung akibat downtime yang tidak direncanakan dan bahan habis pakai mencapai puluhan ribu USD per peristiwa.

· Biaya Produksi Wafer Tunggal yang Tinggi:Sebagai bahan habis pakai yang bernilai tinggi, penggantian yang sering menyebabkan alokasi biaya susceptor per wafer yang berlebihan. Pada saat yang sama, waktu henti (downtime) mengurangi Efektivitas Peralatan Secara Keseluruhan (OEE) di seluruh lini produksi, sehingga secara signifikan meningkatkan biaya overhead tetap.

AKU AKU AKU. Analisis Tantangan Teknis & Mekanisme Kegagalan

Morfologi Kegagalan Fisik:Analisis rekahan menunjukkan bahwa inisiasi retakan berasal tepat pada bagian dalam lubang tengah, memanjang secara radial ke arah luar melintasi kedua sisi badan suseptor.

Investigasi Akar Penyebab (Mekanisme Stres):

· Ketidakcocokan Ekspansi Termal Material:Dalam kondisi kerja suhu tinggi (1000 °C ke atas), terdapat ketidaksesuaian koefisien ekspansi termal (CTE) yang signifikan antara substrat grafit dan lapisan pelindung SiC. Karena koefisien muai panas grafit lebih tinggi dibandingkan grafitlapisan SiC, substrat grafit mengalami deformasi ekspansi termal yang lebih besar selama pemanasan dibandingkan lapisan permukaan SiC. Hal ini menghasilkan tegangan termal antar muka yang besar, yang pada akhirnya menyebabkan keretakan dan kegagalan pada badan substrat grafit.

· Cacat Struktural di Area Penghilang Stres:Desain aslinya tidak memiliki zona penyangga transisi yang diperlukan pada langkah tengah, sehingga membentuk titik konsentrasi tegangan mekanis klasik. Setelah tegangan ekspansi melebihi ambang batas kekuatan tarik substrat grafit, retakan mikro langsung dimulai pada sudut langkah yang tajam dan robek ke luar.

IV. Solusi: Bagaimana Kami Memecahkan Masalah

Untuk mengatasi retakan langkah sentral, Tim Litbang dan Rekayasa Vetek merumuskan rencana klarifikasi teknis yang komprehensif berdasarkan Koefisien Ekspansi Termal (CTE) suhu tinggi optimasi:

V. Hasil & Manfaat yang Dapat Dihitung

Susceptor yang direkayasa ulang menjalani siklus termal yang ketat dan verifikasi lini volume di lini produksi klien, sehingga mencapai peningkatan kinerja yang luar biasa:

· Penghapusan Lengkap Retak Stres Termal:Suseptor yang dioptimalkan beroperasi terus menerus selama lebih dari 500 siklus termal, mengurangi tingkat retak dan kerusakan langsung dari >15% menjadi 0%.

· Pengurangan Besar-besaran dalam Kerugian Waktu Henti:Waktu henti yang tidak direncanakan yang disebabkan oleh kerusakan operator berkurang sebesar 95%, sehingga secara signifikan meningkatkan OEE lini secara keseluruhan.

· Kehidupan Layanan & Pengurangan Biaya Berkali-kali:Masa pakai susceptor rata-rata meningkat sebesar 300%+, menghasilkan penurunan besar dalam biaya susceptor yang dialokasikan per wafer epitaksi.

VI. Jaminan Manufaktur & Kontrol Kualitas Vetek

· Pemilihan Bahan Baku dengan Kemurnian Tinggi:Substrat grafit isostatik kepadatan tinggi premium (kemurnian 7N, kadar abu <5 ppm) dipilih untuk memastikan pencocokan CTE yang sempurna dengan lapisan CVD SiC.

· Pemesinan Presisi:Pemotongan presisi CNC 5-sumbu (toleransi dipertahankan dalam ±0,005 mm) digunakan, menciptakan zona penyangga pelepas tegangan yang tepat pada fitur-fitur penting seperti anak tangga tengah.

· Deposisi CVD SiC:Proses CVD suhu tinggi menghasilkan lapisan padat β-SiC berukuran 80–100 μm, memberikan keseragaman termal dan perlindungan korosi yang unggul.

· Inspeksi Penuh 100% CMM:Mesin Pengukur Koordinat (CMM) presisi tinggi secara otomatis memindai dan mengukur susunan saku, dimensi langkah pusat, dan planaritas keseluruhan.

· Pengemasan & Pengiriman Ruang Bersih:Dibersihkan di ruang bersih Kelas 100 dan dikemas ganda dalam kemasan nitrogen vakum, dikirimkan dengan kotak tahan guncangan EVA yang disesuaikan.

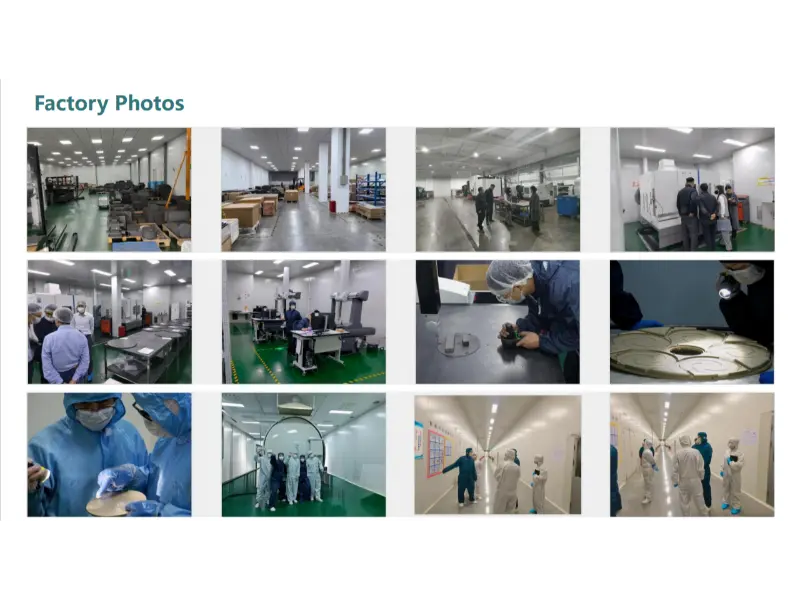

Gambar 3: Pemesinan Presisi Canggih Semikonduktor Vetek, Ruang Bersih & Fasilitas Kendali Mutu

VII. Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa penyebab utamanyaSuseptor Grafit Berlapis SiC MOCVDretakan dimulai dari anak tangga tengah?

J: Penyebab utamanya adalah kurangnya zona penyangga pelepas tegangan pada anak tangga utama, sehingga memerlukan desain ulang struktur untuk mendistribusikan tekanan termal.

Q2: Dapatkah lapisan CVD SiC saja mencegah retak pada langkah utama?

J: Tidak. Lapisan SiC terutama memberikan ketahanan terhadap korosi, pencegahan pengotor, dan konduksi termal. Jika desain strukturalnya cacat, lapisan itu sendiri tidak dapat menahan tekanan tekan dan tarik internal dari substrat. Hanya kombinasi 'struktur penyangga tegangan yang dirancang secara rasional + lapisan SiC CVD berkualitas tinggi' yang dapat menyelesaikan masalah keretakan secara menyeluruh.

VIII. Ringkasan & Panggilan Tindakan (CTA)

Meskipun suseptor wafer epitaksi adalah bahan habis pakai tambahan, desain struktural dan kualitas produksinya memberikan dampak penting pada efisiensi produksi luar biasa dan biaya keseluruhan. Desain tradisional sering kali mengabaikan pencocokan material CTE dan zona pelepas konsentrasi tegangan, yang sering menyebabkan kegagalan suseptor, waktu henti yang mahal, dan risiko sisa wafer.

Melalui optimasi struktural Vetek dan rekayasa tegangan termal yang disempurnakan, kami tidak hanya membantu pelanggan menghilangkan sepenuhnyareseptor grafitcracking (mengurangi tingkat cracking hingga 0%), namun juga memperpanjang umur layanan operator hingga lebih dari 300%. Peningkatan ini secara signifikan mengurangi frekuensi penggantian, menurunkan biaya alokasi konsumsi per wafer, dan menjamin kualitas, stabilitas, dan kesinambungan pertumbuhan epitaksi wafer—menghasilkan nilai ekonomi dan kapasitas yang besar.

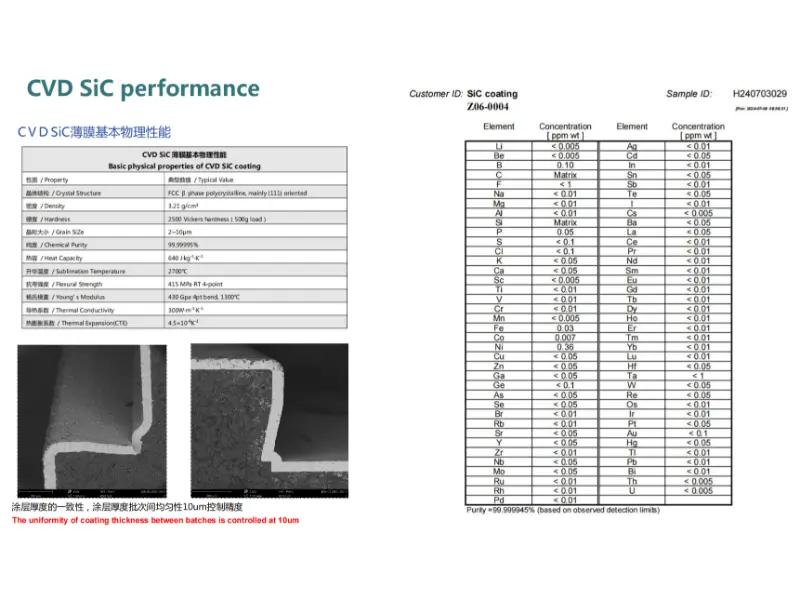

Gambar 4: Sifat Fisik Utama, Keseragaman Ketebalan SEM, dan Analisis Kemurnian Ultra Tinggi Lapisan SiC CVD

Hubungi Kami untuk Solusi Pengoptimalan Stres Termal yang Disesuaikan

Apakah pembawa grafit ruang reaksi MOCVD/MBE Anda juga menghadapi retak akibat tekanan termal suhu tinggi, pengelupasan lapisan SiC, atau masalah masa pakai yang singkat?

Vetek (www.veteksemicon.com) memiliki pengalaman lebih dari 10 tahun dalam pelapisan semikonduktor CVD SiC dan pemesinan presisi grafit dengan kemurnian tinggi.

Kirimkan gambar dimensi Anda atau foto sampel yang gagal untuk menerima evaluasi toleransi tekanan termal gratis dan layanan pengujian uji coba!
