Mengapa Pertumbuhan Kristal PVT Silikon karbida(SiC) Tidak Dapat Dilakukan Tanpa Pelapis Tantalum Karbida(TaC)?

Dalam proses menumbuhkan kristal silikon karbida (SiC) melalui metode Pengangkutan Uap Fisik (PVT), suhu yang sangat tinggi antara 2000–2500 °C adalah “pedang bermata dua” — selain mendorong sublimasi dan pengangkutan bahan sumber, suhu tersebut juga secara dramatis meningkatkan pelepasan pengotor dari semua bahan dalam sistem medan termal, terutama elemen logam jejak yang terkandung dalam komponen zona panas grafit konvensional. Begitu pengotor ini memasuki antarmuka pertumbuhan, mereka akan langsung merusak kualitas inti kristal. Inilah alasan mendasar mengapa pelapisan tantalum karbida (TaC) telah menjadi “pilihan wajib” dan bukan “pilihan opsional” untuk pertumbuhan kristal PVT.

1. Jalur Pengotor Jejak Ganda yang Merusak

Kerugian yang disebabkan oleh pengotor pada kristal silikon karbida terutama tercermin dalam dua dimensi inti, yang secara langsung mempengaruhi kegunaan kristal:

• Pengotor unsur ringan (nitrogen N, boron B):Dalam kondisi suhu tinggi, mereka dengan mudah memasuki kisi SiC, menggantikan atom karbon, dan membentuk tingkat energi donor, yang secara langsung mengubah konsentrasi pembawa dan resistivitas kristal. Hasil eksperimen menunjukkan bahwa untuk setiap peningkatan konsentrasi pengotor nitrogen sebesar 1×10¹⁶ cm⁻³, resistivitas 4H-SiC tipe-n dapat menurun hampir satu urutan besarnya, menyebabkan parameter kelistrikan perangkat akhir menyimpang dari target desain.
• Pengotor unsur logam (besi Fe, nikel Ni):Jari-jari atomnya berbeda secara signifikan dengan jari-jari atom silikon dan karbon. Setelah dimasukkan ke dalam kisi, mereka menginduksi regangan kisi lokal. Daerah yang tegang ini menjadi lokasi nukleasi untuk dislokasi bidang basal (BPD) dan kesalahan penumpukan (SF), yang sangat merusak integritas struktural dan keandalan perangkat kristal.



2. Untuk perbandingan yang lebih jelas, dampak dari kedua jenis pengotor tersebut dirangkum sebagai berikut:

3. Mekanisme Perlindungan Tiga Kali Lipat pada Lapisan Tantalum Karbida

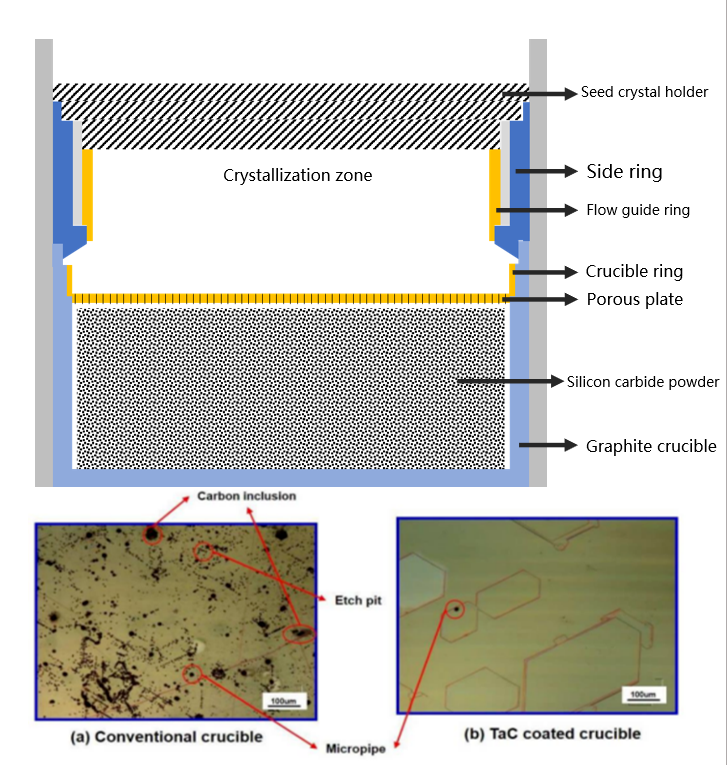

Untuk memblokir kontaminasi pengotor pada sumbernya, pelapisan tantalum karbida (TaC) pada permukaan komponen zona panas grafit melalui deposisi uap kimia (CVD) adalah solusi teknis yang terbukti dan efektif. Fungsi intinya berkisar pada “anti-kontaminasi”:

Stabilitas kimia yang tinggi:Tidak mengalami reaksi signifikan dengan uap berbasis silikon di bawah lingkungan suhu tinggi PVT, menghindari penguraian sendiri atau pembentukan pengotor baru.

Permeabilitas rendah:Struktur mikro yang padat membentuk penghalang fisik, yang secara efektif menghalangi difusi keluar pengotor dari substrat grafit.

Kemurnian tinggi intrinsik:Lapisan tersebut tetap stabil pada suhu tinggi dan memiliki tekanan uap rendah, sehingga memastikan tidak menjadi sumber kontaminasi baru.

4. Persyaratan Spesifikasi Kemurnian Inti untuk Pelapisan

Efektivitas larutan sepenuhnya bergantung pada kemurnian lapisan yang luar biasa, yang dapat diverifikasi secara tepat melalui pengujian Glow Discharge Mass Spectrometry (GDMS):

5. Hasil Penerapan Praktis

Setelah mengadopsi lapisan tantalum karbida berkualitas tinggi, peningkatan nyata dapat diamati pada tahap pertumbuhan kristal silikon karbida dan pembuatan perangkat:

Peningkatan kualitas kristal:Kepadatan dislokasi bidang basal (BPD) umumnya berkurang lebih dari 30%, dan keseragaman resistivitas wafer ditingkatkan.

Keandalan perangkat yang ditingkatkan:Perangkat daya seperti SiC MOSFET yang diproduksi pada substrat dengan kemurnian tinggi menunjukkan peningkatan konsistensi dalam tegangan rusaknya dan mengurangi tingkat kegagalan awal.

Dengan kemurnian tinggi serta sifat kimia dan fisik yang stabil, lapisan tantalum karbida membangun penghalang kemurnian yang andal untuk kristal silikon karbida yang dikembangkan oleh PVT. Mereka mengubah komponen zona panas — sumber potensial pelepasan pengotor — menjadi batas inert yang dapat dikontrol, yang berfungsi sebagai teknologi dasar utama untuk memastikan kualitas bahan kristal inti dan mendukung produksi massal perangkat silikon karbida berkinerja tinggi.

Pada artikel berikutnya, kita akan mengeksplorasi bagaimana lapisan tantalum karbida lebih mengoptimalkan medan termal dan meningkatkan kualitas pertumbuhan kristal dari perspektif termodinamika. Jika Anda ingin mempelajari lebih lanjut tentang proses pemeriksaan kemurnian lapisan secara lengkap, dokumentasi teknis terperinci dapat diperoleh melalui situs web resmi kami.
