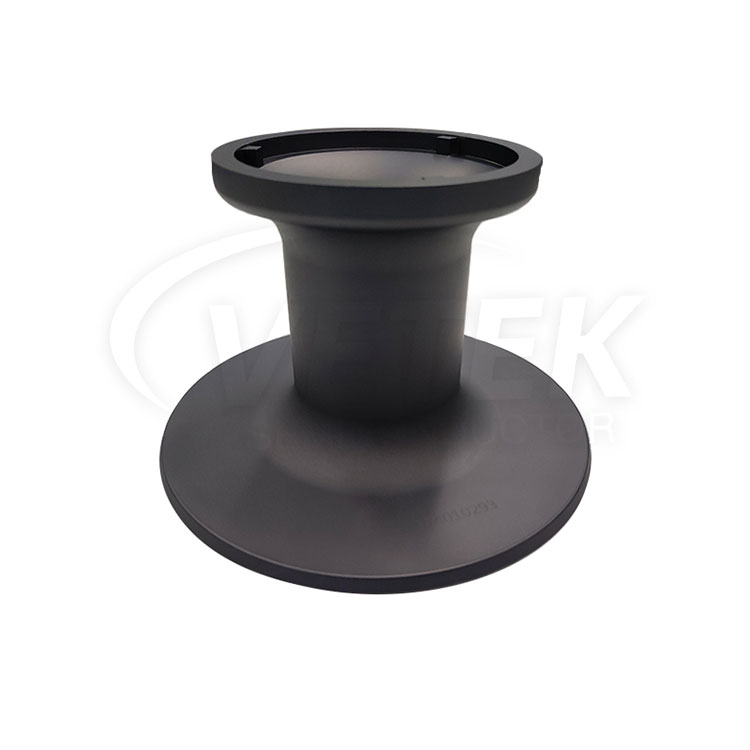

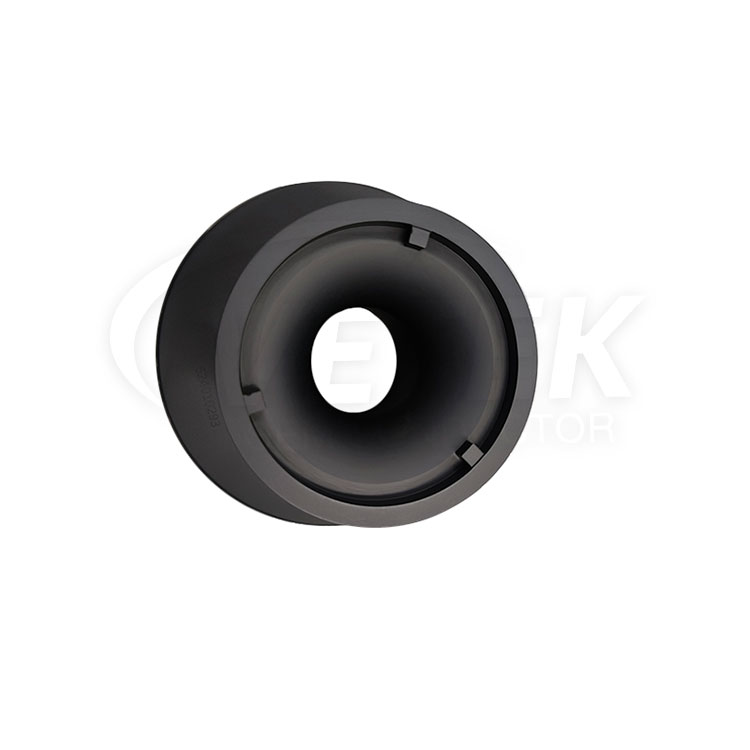

Alas berlapis sic

Dengan pengalaman bertahun -tahun dalam produksi bagian grafit yang dilapisi SiC, semikonduktor Vetek dapat memasok berbagai alas berlapis SIC. Pedestal yang dilapisi SIC berkualitas tinggi dapat memenuhi banyak aplikasi, jika Anda perlu, silakan mendapatkan layanan tepat waktu online kami tentang alas yang dilapisi SiC. Selain daftar produk di bawah ini, Anda juga dapat menyesuaikan alas yang dilapisi SIC unik Anda sendiri sesuai dengan kebutuhan spesifik Anda.

Dibandingkan dengan metode lain, seperti metode MBE, LPE, PLD, MOCVD memiliki keunggulan efisiensi pertumbuhan yang lebih tinggi, akurasi pengendalian yang lebih baik dan biaya yang relatif rendah, serta banyak digunakan di industri saat ini. Dengan meningkatnya permintaan bahan epitaksi semikonduktor terutama untuk lebarDalam rangkaian bahan epitaksi optoelektronik seperti LD dan LED, sangat penting untuk mengadopsi desain peralatan baru untuk lebih meningkatkan kapasitas produksi dan mengurangi biaya.

Diantaranya, baki grafit berisi substrat yang digunakan dalam pertumbuhan epitaksi MOCVD adalah bagian yang sangat penting dari peralatan MOCVD. Baki grafit yang digunakan dalam pertumbuhan epitaksi nitrida golongan III, untuk menghindari korosi amonia, hidrogen dan gas lain pada grafit, umumnya pada permukaan baki grafit akan dilapisi dengan lapisan pelindung silikon karbida tipis yang seragam.

Dalam pertumbuhan epitaksi material, keseragaman, konsistensi, dan konduktivitas termal lapisan pelindung silikon karbida sangat tinggi, dan terdapat persyaratan tertentu untuk masa pakainya. Alas berlapis SiC Vetek Semiconductor mengurangi biaya produksi palet grafit dan meningkatkan masa pakainya, yang berperan besar dalam mengurangi biaya peralatan MOCVD. Alas berlapis SiC juga merupakan bagian penting dari ruang reaksi MOCVD, yang secara efektif meningkatkan efisiensi produksi.

Sifat fisik dasar lapisan cvd sic:

Sifat fisik dasar pelapisan cvd sic
