Cincin Pemfokusan Silikon Karbida Padat
  • Cincin Pemfokusan Silikon Karbida PadatCincin Pemfokusan Silikon Karbida Padat

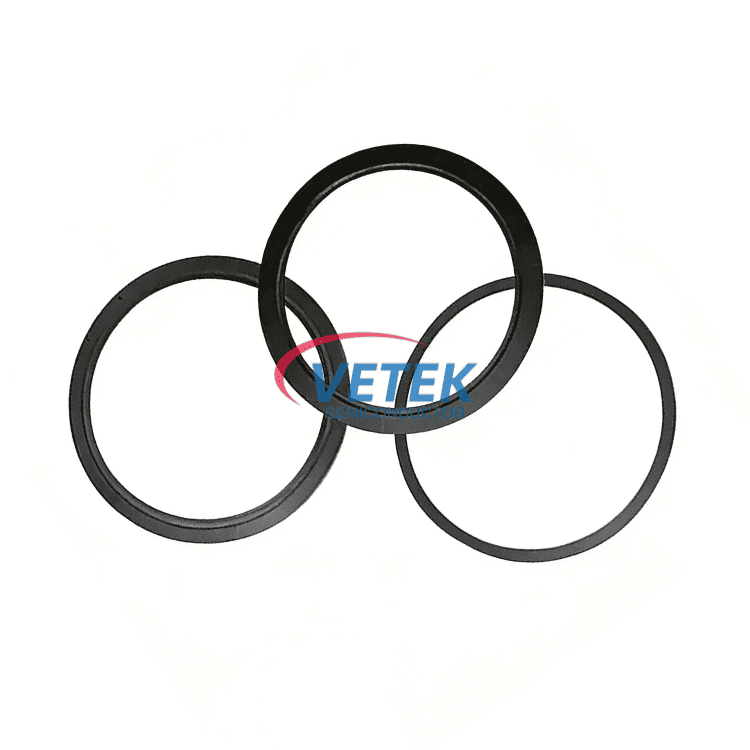

Cincin Pemfokusan Silikon Karbida Padat

Cincin Fokus Silikon Karbida Padat (SiC) Veteksemicon adalah komponen konsumsi penting yang digunakan dalam proses epitaksi semikonduktor dan etsa plasma tingkat lanjut, yang memerlukan kontrol presisi terhadap distribusi plasma, keseragaman termal, dan efek tepi wafer. Diproduksi dari silikon karbida padat dengan kemurnian tinggi, cincin pemfokusan ini menunjukkan ketahanan erosi plasma yang luar biasa, stabilitas suhu tinggi, dan kelembaman kimia, memungkinkan kinerja yang andal dalam kondisi proses yang agresif. Kami menantikan pertanyaan Anda.

Cincin Fokus Silikon Karbida Padat Veteksemicon adalah komponen penting dalam manufaktur semikonduktor, ditempatkan secara strategis di luar wafer untuk mempertahankan kontak langsung. Dengan memanfaatkan tegangan yang diberikan, cincin ini memfokuskan plasma yang melintasinya, sehingga meningkatkan keseragaman proses pada wafer. Dibangun hanya dari Chemical Vapor Deposition Silicon Carbide (CVD SiC), cincin pemfokusan ini mewujudkan kualitas luar biasa yang diminta oleh industri semikonduktor. Kami di Veteksemicon berdedikasi untuk memproduksi dan memasok Cincin Fokus Karbida Silikon Padat berkinerja tinggi yang memadukan kualitas premium dengan efisiensi biaya.


Keunggulan Produk

Dibandingkan dengan tradisionalCincin fokus Silikon (Si) atau Sintered Silicon Carbide (Sintered SiC), produk kami unggul dalam dimensi utama:


Dimensi Fitur
Cincin Fokus SiC Veteksemicon CVD
Cincin Fokus Silikon (Si) Tradisional
Cincin Fokus SiC Sinter
Resistensi Etsa Plasma
Luar Biasa (Tingkat konsumsi jauh lebih rendah dari Si)
Buruk (Konsumsi cepat, penggantian sering)
Sedang (Lebih baik dari Si, tetapi lebih rendah dari CVD SiC)
Kontrol Pembangkitan Partikel
Luar biasa (Struktur CVD padat, tidak ada antarmuka dinding samping yang rapuh)
Dapat dikontrol (Tetapi konsumsi material itu sendiri adalah sumber partikel)
Relatif Lebih Tinggi (Karena porositas material dan potensi partikel mikro)
Konduktivitas & Pencocokan Listrik
Luar biasa (Pencocokan listrik yang baik dengan wafer)
Bagus
Bagus
Manajemen Termal
Luar biasa (Konduktivitas termal tinggi, CTE rendah, ketahanan guncangan termal unggul)
Sedang
Bagus
Kekuatan Mekanik & Masa Pakai
Sangat Panjang (Kekerasan tinggi, ketahanan aus & korosi)
Pendek
Panjang
Total Biaya Kepemilikan (TCO)
Lebih rendah (Masa pakai yang sangat panjang mengurangi waktu henti untuk penggantian dan meningkatkan hasil)
Tinggi
Sedang

Khususnya, konduktivitas dan ketahanan silikon karbida terhadap etsa ion sangat mirip dengan silikon, memastikan kompatibilitas dengan proses manufaktur semikonduktor yang ada sekaligus memberikan peningkatan kinerja—menjadikan Cincin Fokus Silikon Karbida Padat Veteksemicon sebagai pilihan material yang ideal untuk aplikasi penting ini.


Cincin Fokus Silikon Karbida Padat Veteksemicon berdiri sebagai solusi canggih di bidang manufaktur semikonduktor. Teknologi ini sepenuhnya memanfaatkan keunggulan material unik dari  CVD SiC untuk memfasilitasi proses etsa yang andal, berpresisi tinggi, dan berefisiensi tinggi, sehingga berkontribusi secara signifikan terhadap kemajuan teknologi semikonduktor generasi berikutnya.

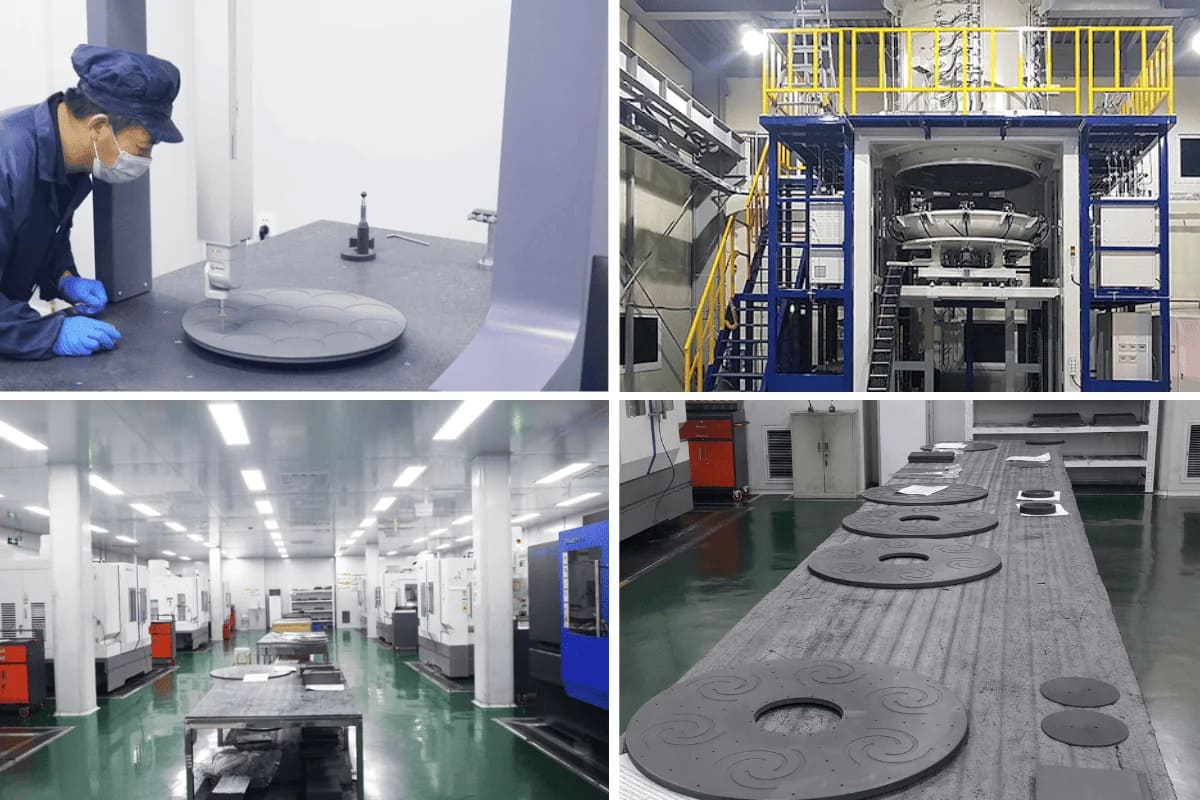

Veteksemicon-products-warehouse
