Bagaimana Mengatasi Variasi Saku-ke-Saku yang Tinggi pada Susceptor Grafit Epitaxy Silikon Multi-Saku?

Solusi Optimasin untuk Susceptor Berlapis SiC CVD Presisi Tinggi

Mengatasi masalah ketidakseragaman ketebalan film yang disebabkan oleh variasi saku-ke-kantong yang tinggi (1,4%) pada susceptor grafit epitaksi silikon multi-saku, VeTek Semiconductor telah meningkatkan kerataan susceptor hingga <0,08mm dan mengurangi variasi saku-ke-saku menjadi 0,69% melalui simulasi medan aliran tungku CVD dan pemesinan presisi tinggi, yang secara signifikan meningkatkan hasil wafer epitaksi.

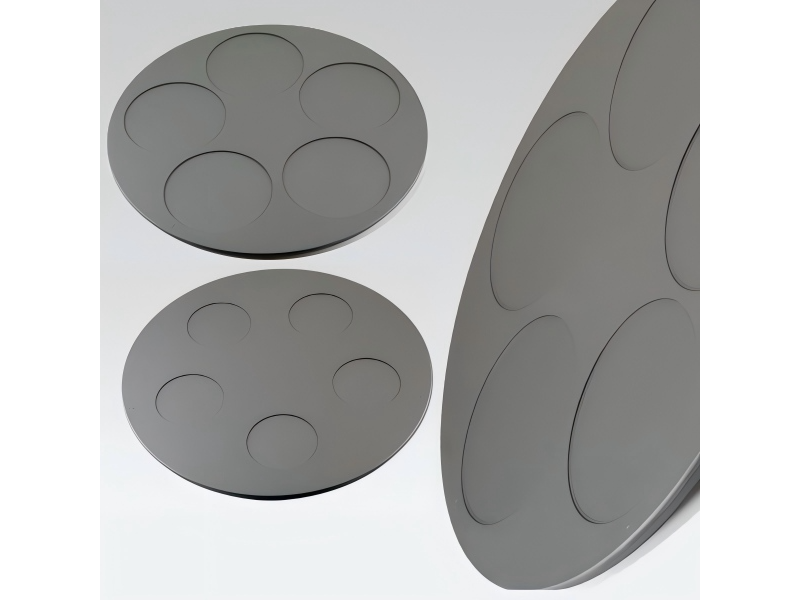

Susceptor Grafit Epitaxy Silikon Multi-Saku dengan Lapisan SiC CVD Presisi Tinggi

I. Ringkasan Eksekutif

Selama produksi epitaksi silikon multi-kantong, klien kami (pengecoran wafer semikonduktor) menghadapi tantangan jangka panjang dengan variasi ketebalan lapisan epitaksi yang tinggi (data asli: 1,4%). Hal ini sangat berdampak pada konsistensi wafer epitaksi dan hasil perangkat hilir. Dengan melakukan simulasi numerik 3D dan analisis dinamika fluida internal dan medan termal di dalam tungku epitaksi CVD, dikombinasikan dengan optimalisasi struktur perkakas dan teknologi pelapisan Silikon Karbida Pengendapan Uap Kimia (CVD SiC) presisi tinggi, tim Semikonduktor VeTek secara signifikan meningkatkan kerataan permukaan susceptor grafit epitaksi silikon multi-kantong dari <0,20 mm menjadi <0,08 mm. Setelah perbaikan ini, variasi ketebalan film saku-ke-saku klien turun drastis menjadi 0,69%, mencapai lompatan kualitatif dalam keseragaman ketebalan film.

Perbandingan Metrik Kinerja Utama

II. Latar Belakang Pelanggan: Mencari Solusi Produksi Epitaxial Konsistensi Tinggi

Perspektif Inti: Dalam manufaktur epitaksi silikon multi-saku berukuran besar, deformasi suseptor yang sangat kecil sekalipun akan diperbesar oleh kehilangan hasil chip yang mahal.

Klien dalam kemitraan ini adalah perangkat listrik 8 inci/12 inci dan pengecoran wafer epitaksi silikon terkemuka, yang terutama memproduksi wafer epitaksi silikon film tebal yang digunakan dalam MOSFET tegangan tinggi, IGBT, dan elektronik otomotif. Karena pelanggan hilir menuntut konsistensi yang semakin ketat dalam parameter kelistrikan chip, ketebalan lapisan epitaksi dan keseragaman resistivitas telah menjadi metrik inti untuk mengevaluasi kualitas wafer epitaksi. Klien menggunakan reaktor epitaksi silikon CVD multi-saku yang mampu memproses beberapa wafer silikon secara bersamaan dalam sekali proses. Namun, karena siklus termal suhu tinggi yang berkepanjangan dan erosi aliran gas, suseptor grafit aslinya tidak dapat lagi memenuhi persyaratan proses presisi tinggi terkait variasi dan kerataan dari saku ke saku.

AKU AKU AKU. Tantangan & Masalah: Variasi Pocket-to-Pocket yang Tinggi Menyebabkan Ketidakseragaman Ketebalan Film

Perspektif Inti: Toleransi kerataan suseptor grafit yang berlebihan secara langsung mengganggu konduksi termal dan distribusi medan aliran gas di dalam tungku CVD, sehingga memicu variasi ketebalan yang parah antar kantong.

Selama pertumbuhan epitaksi silikon CVD, gas prekursor (seperti SiHCl3/SiH4) mengendap pada suhu tinggi pada permukaan wafer untuk membentuk lapisan epitaksi kristal tunggal. Suseptor grafit tidak hanya bertindak sebagai pembawa tetapi juga memainkan peran penting dalam konduksi panas yang seragam dan panduan medan aliran. Hambatan teknis khusus yang dihadapi klien meliputi:

1. Variasi Ketebalan Film Pocket-to-Pocket Mencapai Hingga 1,4%, Berdampak pada Keseragaman Wafer Secara Keseluruhan

Karena deformasi mikro pada permukaan setelah penggunaan jangka panjang, suseptor grafit multi-saku asli milik klien menunjukkan sedikit perbedaan dalam kedalaman lubang saku dan efisiensi radiasi termal antar masing-masing kantong. Pengukuran aktual mengungkapkan data variasi antar kantong sebesar 1,4%. Perbedaan ini secara langsung menyebabkan tingkat pertumbuhan lapisan epitaksial yang tidak konsisten pada wafer silikon yang ditempatkan di kantong berbeda dalam batch yang sama, sehingga mengakibatkan penyimpangan ketebalan film yang berlebihan.

2. Kedataran Susceptor Dibawah <0.20mm Menyebabkan Turbulensi Medan Termal Batas & Medan Aliran

Kerataan susceptor asli hanya dapat dipertahankan pada level <0,20 mm. Dalam lingkungan epitaksi suhu tinggi 1100°C–1200°C, permukaan yang tidak rata menyebabkan aliran gas yang bereaksi membentuk pusaran lokal sekaligus menciptakan celah yang tidak seragam antara susceptor dan pemanas induksi. Hal ini kemudian menyebabkan medan termal yang tidak seragam di seluruh permukaan, sehingga memperburuk fluktuasi ketebalan film.

Poin Masalah & Analisis Mekanisme Teknis

IV. Solusi Khusus VeTek: Simulasi Lapangan Aliran CVD & Optimasi Perkakas Presisi Sangat Tinggi

Perspektif Inti: Mengoptimalkan aliran dan medan termal melalui simulasi numerik, dikombinasikan dengan pemesinan CNC presisi tingkat mikron dan lapisan CVD SiC padat dengan kemurnian tinggi, secara mendasar membentuk kembali kinerja susceptor.

Untuk mengatasi variasi saku-ke-saku dan hambatan kerataan klien, tim teknik Semikonduktor VeTek melakukan evaluasi di lokasi, mengekstraksi parameter operasional reaktor, dan merancang solusi pengoptimalan ujung ke ujung yang sepenuhnya dapat disesuaikan:

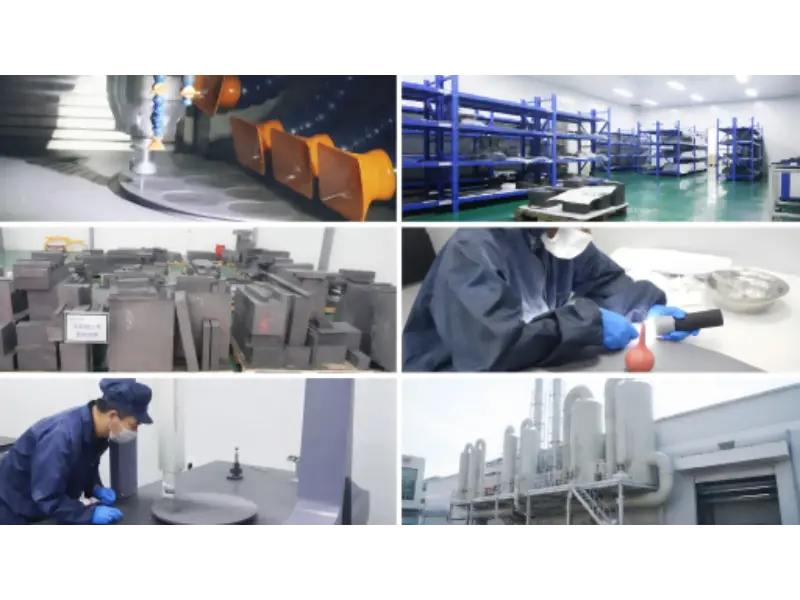

Pemesinan Presisi Canggih Semikonduktor VeTek, Ruang Bersih & Fasilitas Kontrol Kualitas

1. Aliran Internal Tungku CVD & Simulasi Medan Termal

Dengan menggunakan ANSYS Fluent, simulasi numerik 3D dilakukan untuk kecepatan aliran gas, ketebalan lapisan batas, dan perpindahan panas radiasi termal di dalam reaktor CVD. Berdasarkan analisis pemodelan, jari-jari transisi tepi kantong dan struktur alur pemandu gas pada permukaan suseptor didesain ulang, memungkinkan gas reaktan mempertahankan rezim aliran laminar yang sangat konsisten di atas setiap kantong dan menghilangkan vortisitas lokal.

2. Pemesinan & Optimasi Perkakas Substrat Grafit Presisi Tinggi

Grafit isostatik isotropik dengan kepadatan tinggi dan kemurnian tinggi dipilih sebagai bahan substrat, ditambah dengan perkakas pemesinan presisi CNC 5-sumbu yang ditingkatkan. Dengan menyempurnakan kontrol tegangan penjepit dan lintasan jalur pahat selama pemrosesan, kerataan suseptor pasca-pemesinan dikontrol secara ketat dari <0,20 mm menjadi <0,15 mm, dengan permukaan suseptor inti kelas atas mencapai kerataan terobosan <0,08 mm.

3. Teknologi Pelapisan SiC CVD Padat dengan Kemurnian Tinggi

Lapisan α-SiC yang sangat padat dengan ketebalan seragam ditanam pada permukaan substrat grafit melalui Deposisi Uap Kimia (CVD). Lapisan ini memiliki kemurnian hingga 99,999% (kelas 5N-6N), konduktivitas termal yang tinggi, dan ketahanan terhadap korosi gas hidrogen klorida (HCl) panas. Ini sangat cocok dengan koefisien ekspansi termal (CTE) substrat grafit, memastikan nol retakan mikro atau delaminasi selama siklus termal yang cepat.

Solusi Teknis & Keunggulan Kinerja

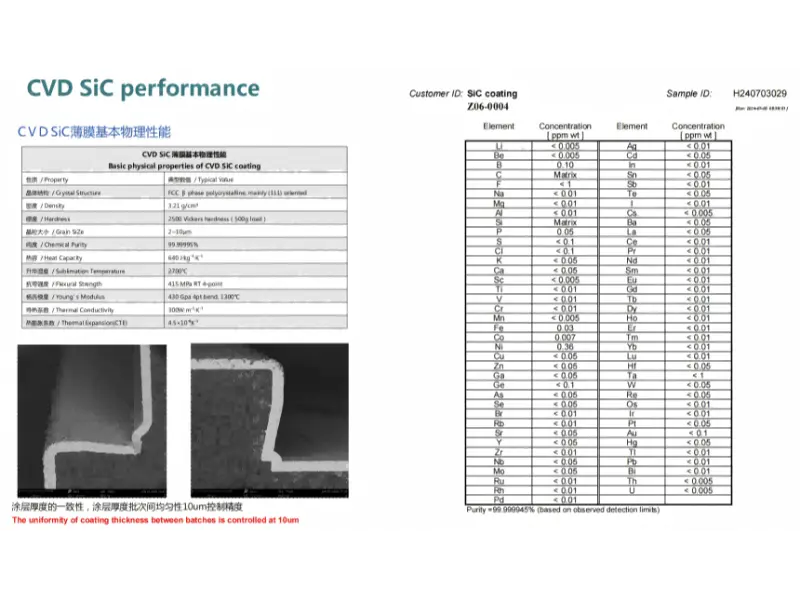

Sifat Fisik Utama, Keseragaman Ketebalan SEM, dan Analisis Kemurnian Ultra Tinggi Lapisan SiC CVD

V. Hasil & Data: Berbicara dengan Fakta dan Metrik yang Dapat Diukur

Perspektif Inti: Data lapangan yang diukur menunjukkan bahwa optimasi kerataan susceptor secara langsung diterjemahkan ke dalam pengurangan substansial sebesar 50,7% dalam variasi film epitaksi dari saku ke saku.

Setelah mengganti suku cadang lama dengan suseptor grafit epitaksi silikon multi-saku yang dioptimalkan dari VeTek Semiconductor, klien melakukan studi pelacakan produksi volume tinggi terus menerus selama 30 hari di lini mereka. Data peningkatan kualitas nyata yang dikumpulkan meliputi:

1. Variasi Pocket-to-Pocket Ketebalan Film Dikurangi hingga 0,69%

Data produksi terukur klien menunjukkan bahwa variasi antar kantong turun secara signifikan dari 1,4% menjadi 0,69%, mencapai pengurangan keseluruhan sebesar 50,7%. Hal ini secara drastis meminimalkan kesenjangan tingkat pertumbuhan di berbagai sektor.

2. Terobosan Kerataan Permukaan Susceptor hingga <0,08mm

Melalui optimasi bidang aliran dan perkakas berpresisi tinggi, susceptor yang diproduksi secara massal secara konsisten mencapai kerataan dalam <0,15 mm, dengan susceptor tingkat atas secara stabil mencapai <0,08 mm, jauh melebihi norma standar industri.

3. Peningkatan Substansial dalam Keseragaman Ketebalan Film & Hasil Keseluruhan

Berkat bidang termal dan aliran yang sangat stabil, metrik resistivitas dan keseragaman ketebalan lapisan epitaksi memasuki rentang kualitas premium. Tingkat hasil wafer Grade-A dari pabrik pengecoran meningkat sekitar 3,5%, menghemat ratusan ribu RMB per tahun untuk biaya wafer bekas.

VI. Pertanyaan yang Sering Diajukan (FAQ)

Q1: Mengapa kerataan suseptor grafit epitaksi silikon multi-kantong berdampak besar pada keseragaman ketebalan film?

Menjawab:Dalam proses CVD suhu tinggi, wafer silikon dipanaskan terutama melalui konduksi termal dan radiasi termal dari suseptor. Jika kerataan suseptor buruk (misalnya >0,20 mm), maka akan terjadi kesenjangan yang tidak merata antara suseptor dan pemanas di bawahnya, yang menyebabkan variasi suhu lokal. Secara bersamaan, permukaan yang tidak rata mengganggu aliran laminar gas reaktan, menyebabkan konsentrasi gas lokal dan fluktuasi kecepatan, yang secara langsung bermanifestasi sebagai variasi ketebalan film dari saku ke saku.

Q2: Berapa umur operasional suseptor grafit berlapis CVD SiC VeTek?

Menjawab:VeTek menggunakan lapisan silikon karbida CVD dengan kemurnian sangat tinggi yang dirancang dengan pencocokan CTE yang presisi dengan substrat grafit. Di bawah suhu tinggi 1200°C dan atmosfer korosif H2/HCl, ia menunjukkan ketahanan guncangan termal dan kelembaman kimia yang luar biasa, biasanya memperpanjang masa pakai sebesar 30% hingga 50% dibandingkan dengan susceptor berlapis industri standar.

Q3: Dapatkah VeTek menyediakan rekayasa khusus jika kami memiliki model reaktor epitaksi CVD yang disesuaikan?

Menjawab:Ya. VeTek memiliki kemampuan simulasi aliran CVD/medan termal yang lengkap dan rantai pemrosesan CNC yang presisi. Kami dapat melakukan rekayasa balik 1:1 atau optimalisasi struktural berdasarkan dimensi tungku yang disediakan klien, parameter aliran udara, atau gambar suseptor lama.

Q4: Bagaimana kerataan suseptor presisi terlindungi dari kerusakan transit selama pengiriman?

Menjawab:Semua produk susceptor menjalani pembersihan ultrasonik dan pengemasan vakum anti-statis di dalam ruang bersih Kelas 1000. Bagian dalamnya diamankan menggunakan modul penyerap goncangan EVA kepadatan tinggi yang disesuaikan, dan bagian luarnya dikemas dalam peti kayu fumigasi tingkat ekspor, memastikan pengiriman tanpa dampak.

VII. Kesimpulan

Perspektif Inti: Komponen perkakas mekanis dan termodinamika semikonduktor berkualitas tinggi mewakili investasi langsung dalam meningkatkan daya saing pengecoran.

Dengan menerapkan simulasi medan aliran CVD, kontrol perkakas presisi, dan optimalisasi pelapisan CVD SiC pada susceptor grafit epitaksi silikon multi-saku, VeTek Semiconductor berhasil membantu klien mengurangi variasi ketebalan film dari saku ke saku dari 1,4% menjadi 0,69%, dengan sempurna memecahkan tantangan lama ketidakseragaman ketebalan film.

Jika Anda juga menghadapi masalah teknis seperti ketidakseragaman lapisan epitaksi, deformasi suseptor grafit, variasi saku-ke-saku yang tinggi, atau pengelupasan lapisan CVD, jangan ragu untuk menghubungi tim ahli teknis VeTek Semiconductor untuk menerima evaluasi lapangan aliran bebas dan rencana pengoptimalan yang disesuaikan!
