Substrat vs. Epitaksi: Peran Kunci dalam Manufaktur Semikonduktor

Pendahuluan: Dua Pilar Keripik Modern

Untuk benar-benar memahami bagaimana sebuah chip canggih mencapai komputasi berkecepatan tinggi dan keluaran daya tinggi, kita harus mempelajari dua pilar fundamental dari struktur fisiknya—substrat semikonduktor dan proses pertumbuhan epitaksi.

Sederhananya, substrat menyediakan “fondasi” untuk dukungan mekanis dan pembuangan panas, sedangkan lapisan epitaksial adalah “lapisan fungsional aktif” yang dibangun dengan cermat di atas “fondasi” tersebut. Meskipun kedua istilah tersebut hanya berbeda dalam satu karakter, keduanya memiliki perbedaan mendasar dalam struktur material, proses fabrikasi, dan peran fungsional. Artikel ini akan secara sistematis menguraikan perbedaan teknis, parameter utama, dan dampaknya terhadap kinerja perangkat akhir.

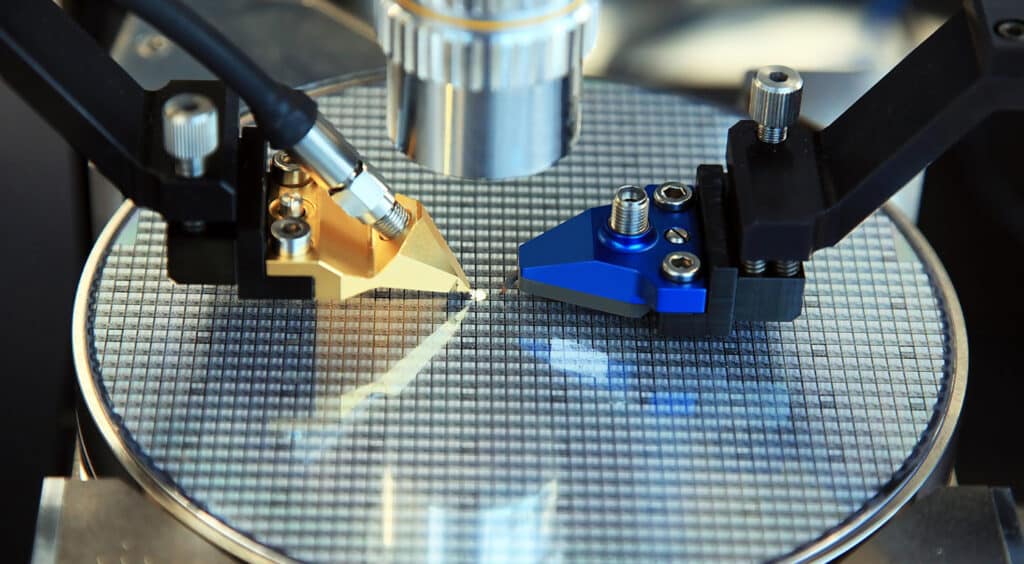

I. Apa Itu Substrat Semikonduktor?

[Kesimpulan Utama dari Bagian Ini]: Substrat semikonduktor berfungsi sebagai “kerangka” dan “penyerap panas” perangkat. Silikon kristal tunggal (Si) dengan kemurnian tinggi mendominasi pasar konsumen, sedangkan silikon karbida (SiC), dengan konduktivitas termal yang tinggi sebesar 4,9 W/cm·K, telah menjadi pilihan yang sangat diperlukan untuk kendaraan listrik dan aplikasi tegangan tinggi.

Substrat semikonduktor membentuk fondasi struktural dan termal dari hampir semua perangkat semikonduktor. Dari sudut pandang mekanis, mereka berfungsi sebagai platform fisik yang mendukung struktur mikro dan nano; yang lebih penting, mereka menyediakan templat kisi kristal kontinu yang menentukan orientasi kristal dan integritas struktural lapisan yang kemudian diendapkan.

Tergantung pada persyaratan aplikasi, bahan substrat dapat berupa kristal tunggal, polikristalin, atau bahkan amorf; namun, perangkat elektronik berperforma tinggi hampir seluruhnya bergantung pada ingot kristal tunggal dengan kemurnian tinggi untuk meminimalkan batas butir dan cacat yang menghambat mobilitas pembawa.

1.1 Jenis Substrat Utama dan Sifat Materialnya

Pilihan media berukuran besar berdampak langsung pada kinerja perangkat, hasil produksi, dan struktur biaya. Industri ini terutama menggunakan tiga jenis substrat utama:

• Substrat Silikon: Silikon kristal tunggal (Si) yang ditanam melalui metode Czochralski (CZ) atau Float Zone (FZ) tetap menjadi arus utama dalam industri semikonduktor global hingga saat ini. Keunggulannya terletak pada efektivitas biaya yang luar biasa, kekuatan mekanik yang tinggi, dan skalabilitas hingga 300 mm (12 inci). Ini banyak digunakan pada prosesor tingkat konsumen, perangkat memori, dan sel surya standar.
• Substrat Celah Pita Lebar (Silikon Karbida dan Safir): Ketika kebutuhan daya dan frekuensi melebihi batas fisik silikon, material dengan celah pita lebar menjadi pilihan yang tak terelakkan.
• Silikon karbida (SiC): Dengan konduktivitas termal yang luar biasa (sekitar 3,7 hingga 4,9 W/cm·K[1]) dan kekuatan medan listrik tembus yang tinggi, ini adalah pilihan ideal untuk inverter kendaraan listrik (EV) dan jaringan listrik tegangan tinggi.
• Safir (Al₂O₃): Dengan transparansi optik dan sifat isolasi dielektrik yang sangat baik, ini banyak digunakan pada LED biru/ultraviolet dan aplikasi RF SOI khusus.
• Substrat Kuarsa: Berkat kelembaman kimianya yang sangat tinggi, koefisien muai panas yang sangat rendah, dan kemurnian optik yang tinggi, bahan ini terutama digunakan pada komponen optik kelas atas, blanko masker, dan peralatan sensor khusus.

1.2 Dua Fungsi Inti Substrat: Penopang dan Pembuangan Panas

Selama pengoperasian perangkat sebenarnya, media massal menjalankan dua fungsi utama yang tak tergantikan:

Dukungan Mekanis: Memberikan kekakuan struktural selama siklus termal yang parah, proses kimia dengan vakum tinggi, penanganan wafer, dan pengemasan bagian belakang, yang secara efektif mencegah lengkungan dan patahnya wafer.

Konduksi Panas (Pembuangan Panas): Chip modern menghasilkan fluks panas lokal yang sangat besar; substrat silikon massal bertindak sebagai penyerap panas langsung, membuang panas ke luar untuk mencegah panas berlebih pada daerah sambungan dan pelepasan panas.

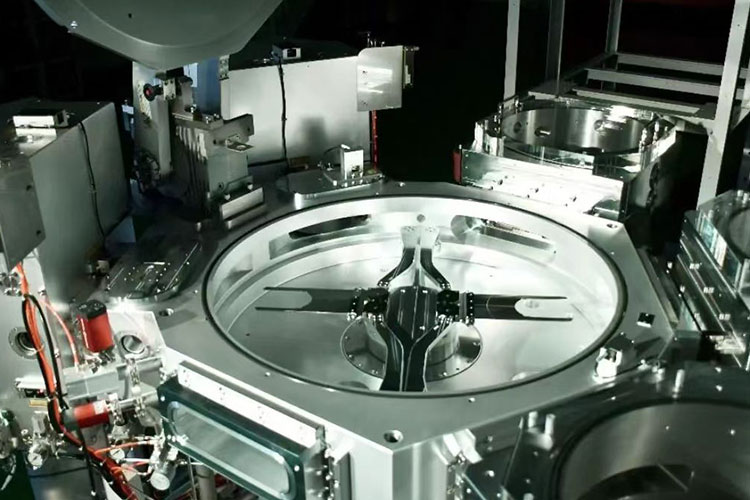

II. Apa Itu Pertumbuhan Epitaksi Semikonduktor? (Lapisan Aktif Berbasis Kinerja)

[Kesimpulan Utama dari Bagian Ini]: Lapisan epitaksi adalah “jiwa dari kinerja sebuah chip.” CVD/MOCVD menangani produksi industri skala besar, sementara MBE (Molecular Beam Epitaxy) memungkinkan antarmuka ultra-curam dengan presisi tingkat atom. Tanpa teknologi epitaksi, radar gelombang milimeter 5G dan MOSFET tegangan tinggi dengan resistansi sangat rendah tidak akan mungkin terjadi.

Meskipun substrat memberikan fondasi yang stabil, kristal tunggal yang tumbuh secara massal pasti mengandung cacat mikro, pengotor alami, dan karakteristik listrik tetap. Untuk membuat perangkat berkecepatan sangat tinggi dan berefisiensi tinggi, produsen telah mengadopsi epitaksi—pengendapan terkontrol lapisan kristal tipis dan sangat bersih ke substrat target.

Selama proses epitaksi, atom dari uap atau berkas molekul diendapkan ke permukaan substrat yang dipanaskan dan sejajar sempurna dengan kisi kristal di bawahnya. Wafer epitaksi yang dihasilkan menunjukkan kemurnian kristal yang sangat tinggi, dengan kepadatan cacat beberapa kali lipat lebih rendah dibandingkan dengan substrat curah.

2.1 Teknologi dan Peralatan Deposisi Epitaxial Arus Utama

Pertumbuhan epitaksi modern terutama dicapai melalui metode-metode canggih berikut:

• Deposisi Uap Kimia (CVD / MOCVD): Prekursor gas terurai pada permukaan wafer yang dipanaskan untuk membentuk lapisan kristal tunggal yang seragam. Di antaranya, Deposisi Uap Kimia Organik Logam (MOCVD) adalah standar industri untuk pertumbuhan epitaksi senyawa III-V dan semikonduktor celah pita lebar.

• Epitaksi Berkas Molekuler (MBE): Dilakukan dalam lingkungan vakum ultra-tinggi (UHV), proses ini mencapai presisi lapisan atom tunggal dengan mengarahkan sinar termal yang tepat ke substrat, sehingga menghasilkan gradien antarmuka yang sangat curam. Sangat cocok untuk struktur ultra-halus seperti sumur kuantum.

Deposisi epitaksi berkualitas tinggi tidak hanya bergantung pada kontrol proses yang tepat namun juga pada manajemen umur komponen utama di dalam ruang reaksi (seperti substrat grafit berlapis SiC), yang secara langsung berdampak pada stabilitas proses dan hasil.

2.2 Aplikasi Tingkat Lanjut yang Diaktifkan oleh Teknologi Epitaxial

Epitaxy memungkinkan arsitektur perangkat yang tidak dapat dicapai hanya dengan material massal:

• Transistor Bipolar Heterojungsi Silikon-Germanium (SiGe HBT): Menumbuhkan lapisan epitaksi SiGe yang sangat tipis di wilayah dasar menciptakan pergeseran celah pita, yang secara signifikan meningkatkan kecepatan respons frekuensi tinggi.
• Teknologi Silikon yang Tegang: Menyimpan lapisan silikon tipis pada kisi SiGe menginduksi regangan tarik atau tekan, sehingga meningkatkan mobilitas pembawa (mobilitas elektron pada n-FET dan mobilitas lubang pada p-FET ditingkatkan).
• Pertumbuhan Epitaksi Selektif (SEG): Dalam arsitektur FinFET dan Gate-All-Around (GAA) modern, pertumbuhan epitaksi Si/SiGe selektif pada wilayah sumber/saluran mengurangi resistensi kontak dan meningkatkan arus saturasi.

Untuk definisi proses epitaksi semikonduktor, lihat:Apa itu proses epitaksi semikonduktor?

AKU AKU AKU. Wafer Substrat vs. Epitaxial: Ikhtisar Perbedaan Utama

[Kesimpulan Utama Bagian Ini]: Cara paling langsung untuk membedakan keduanya adalah dengan memeriksa “peran fungsionalnya”—substrat bertanggung jawab untuk menahan guncangan fisik dan termal, sedangkan lapisan epitaksial bertanggung jawab untuk menahan medan arus dan listrik. Dengan memisahkan wilayah aktif dari wilayah rawan cacat, wafer epitaksial mencapai tingkat arus bocor lebih dari satu urutan besarnya lebih rendah daripada perangkat yang dibuat langsung pada substrat.

Untuk perbandingan visual, tabel di bawah ini merangkum perbedaan mendasar antara substrat curah dan wafer epitaksi dalam hal parameter produksi utama:

IV. Kemajuan Teknis: Bagaimana Epitaxy Secara Mendasar Meningkatkan Kinerja Perangkat?

[Kesimpulan Utama dari Bagian Ini]: Cacat mikro alami dan titik tekanan termal pada substrat massal adalah “pembunuh tersembunyi” yang menyebabkan arus bocor tinggi dan tegangan tembus rendah pada perangkat. Inti dari teknologi epitaksi terletak pada pemisahan “substrat mekanis yang rusak” dari “lapisan fungsional aktif bebas cacat”, sehingga mengisolasi transpor pembawa dalam lapisan epitaksi murni. Desain pemisahan ini secara langsung menghasilkan frekuensi pengoperasian yang lebih tinggi, konsumsi daya yang lebih rendah, dan masa pakai perangkat yang lebih lama—sebuah lompatan kualitatif yang tidak akan pernah dapat dicapai hanya dengan menggunakan media massal.

Pengenalan teknologi epitaxial bukan sekadar “menambahkan lapisan film”, melainkan lompatan kualitatif dalam keandalan perangkat dan kinerja kelistrikan.

Bahkan dengan kemurnian kimia tertinggi, substrat curah standar pasti mengandung mikroporositas, endapan oksigen, dan titik tekanan termal yang tersisa dari proses penarikan kristal. Pembuatan perangkat secara langsung pada substrat curah sering kali menghasilkan arus bocor yang tinggi dan toleransi tegangan tembus yang rendah.

Sebaliknya, wafer epitaksi mengisolasi transpor pembawa dalam lapisan epitaksi yang murni dan bebas cacat. Dengan memisahkan wilayah fungsional aktif dari substrat mekanis yang rawan cacat, produsen dapat mencapai:

• Frekuensi operasi yang lebih tinggi (mengurangi kapasitansi parasit);
• Konsumsi daya yang lebih rendah (mengurangi kebocoran);
• Masa pakai perangkat lebih lama dan stabilitas luar biasa di bawah tekanan elektrotermal ekstrem.

Misalnya, di bidang semikonduktor daya, kualitas lapisan epitaksi homogen SiC secara langsung menentukan peringkat tegangan rusaknya dan resistansi perangkat MOSFET—sesuatu yang tidak dapat dicapai oleh substrat SiC massal sendiri.

V. Masalah Teknis yang Paling Menjadi Perhatian Insinyur (FAQ)

(Pertanyaan-pertanyaan berikut berasal dari tantangan teknis umum yang dihadapi oleh para insinyur proses lini produksi semikonduktor selama proses pertumbuhan epitaksi aktual)

Q1: Jika materi partikulat tiba-tiba meningkat selama pertumbuhan epitaksial, selain kebocoran ruang, area apa lagi yang mudah diabaikan yang harus diselidiki?

J: Ini adalah salah satu situasi tak terduga paling menantang yang dihadapi para insinyur selama menjalankan wafer rutin. Setelah memastikan bahwa ruangan tersebut kedap udara, kami merekomendasikan untuk memprioritaskan penyelidikan pada tiga “sudut tersembunyi”:

1. Kondisi permukaan kerentanan grafit: Microcracks atau area terkelupas pada lapisan SiC dapat melepaskan partikel pada suhu tinggi. Jika susceptor telah digunakan lebih dari 1000 kali pengoperasian, kami menyarankan agar segera menggantinya untuk pengujian—banyak masalah partikel hilang setelah mengganti susceptor dengan susceptor yang memiliki lapisan utuh.

2. Transien tekanan selama peralihan saluran gas: Dalam sistem MOCVD, fluktuasi tekanan pada saat peralihan sumber gas dapat menyebabkan produk sampingan terlepas dari dinding bagian dalam pipa. Kami merekomendasikan untuk memeriksa kurva respons pengontrol tekanan otomatis (APC) untuk memastikan apakah terjadi lonjakan tekanan.

3. Kontaminan di bagian belakang media: Jika terdapat debu halus atau residu organik di bagian belakang media sebelum masuk ke dalam ruangan, debu tersebut dapat “bermigrasi” ke lapisan epitaksial sisi depan pada suhu tinggi—ini adalah masalah yang paling sering diabaikan.

Pemecahan masalah partikel pada dasarnya adalah proses “eliminasi”: Mulailah dengan bahan habis pakai yang paling sering diganti dan lacak masalahnya selangkah demi selangkah hingga ke bagian yang lebih dalam dari ruangan tersebut.

Q2: Dalam epitaksi SiC, seberapa sempit jendela proses untuk pertumbuhan aliran bertahap? Apa toleransi terhadap penyimpangan suhu dan tekanan?

J: Pertanyaan ini menyentuh inti dari proses epitaksi SiC—pertumbuhan aliran bertahap memerlukan tiga kondisi yang harus dipenuhi secara bersamaan dalam jendela yang sangat sempit: mobilitas permukaan yang memadai, penghalang nukleasi yang sesuai di tepian langkah, dan penekanan pertumbuhan pulau tiga dimensi.

Berdasarkan data praktis dari jalur produksi massal:

• Jendela suhu: Biasanya antara 1550°C dan 1650°C, dengan jendela efektif sekitar ±15°C. Jika suhu terlalu rendah, kekasaran permukaan (RMS) menurun tajam; jika suhu terlalu tinggi, muncul inklusi polimorfik 3C-SiC.
• Jendela tekanan: Biasanya dikontrol antara 50 dan 200 mbar, dengan jendela efektif sekitar ±20 mbar. Tekanan berlebihan → berkurangnya panjang migrasi permukaan dan penggabungan langkah; tekanan yang tidak mencukupi → penurunan kejenuhan uap dan penurunan laju pertumbuhan yang signifikan.

Dalam aplikasi teknik praktis, sebagian besar insinyur proses lebih memilih untuk terlebih dahulu menetapkan suhu dan kemudian menyesuaikan tekanan untuk menemukan jendela—karena ruang merespons perubahan tekanan lebih cepat, sehingga cocok untuk pemindaian DOE (Design of Experiments) yang cepat.

Q3: Bagaimana siklus penggantian kerentanan grafit pada peralatan MOCVD ditentukan? Apakah berdasarkan jumlah lari atau inspeksi visual?

J: Masalah ini berkaitan langsung dengan keseimbangan antara hasil proses dan biaya produksi dan merupakan fokus utama bagi para insinyur lini produksi dan pengambil keputusan pengadaan.

Praktik standar industri ini adalah pendekatan jalur ganda yang menggabungkan “umur batch” dan “inspeksi visual”:

• Umur Batch: Pemasok memberikan masa pakai yang direkomendasikan (misalnya, susceptor berlapis SiC VETEK direkomendasikan untuk batch Aixtron), yang diperoleh dari uji penuaan yang dipercepat berdasarkan kelelahan siklus termal pada lapisan tersebut. Meskipun tampilannya normal, disarankan untuk mengganti susceptor sesuai jadwal sebelum mencapai jumlah batch untuk mengurangi risiko kegagalan mendadak.

• Inspeksi Visual: Setelah setiap batch pemrosesan, periksa secara visual permukaan lapisan SiC atau periksa di bawah mikroskop. Jika salah satu dari “tanda bahaya” berikut muncul, penggantian harus segera dilakukan—jangan menunggu hingga akhir masa pakai yang disarankan:

① Lapisan terkelupas atau retak terlihat;

② Bercak yang berubah warna dengan diameter >1 mm pada permukaan (menunjukkan kerusakan lapisan dan oksidasi substrat grafit);

③ Variasi ketebalan lokal yang berulang pada lapisan epitaksial, asalkan faktor distribusi aliran udara telah dikesampingkan.

Praktik teknik yang divalidasi secara luas adalah dengan menetapkan siklus penggantian pada 80% dari masa pakai yang direkomendasikan pemasok, sekaligus membuat database masa pakai media dengan memotret dan mengarsipkan tampilan setiap batch—pendekatan ini menghindari pembuangan dini (yang menyebabkan pemborosan) dan perjudian hingga tungku terakhir, yang dapat menghasilkan skrap di seluruh batch.

Q4: Ketika busur atau lengkungan wafer epitaksi melebihi spesifikasi, apakah hal ini terutama disebabkan oleh substrat atau proses epitaksi?

J: Ini adalah masalah “atribusi tanggung jawab” yang paling hangat diperdebatkan di kalangan insinyur selama pertemuan analisis hasil. Jawabannya adalah—keduanya berkontribusi, namun bobot relatifnya bervariasi bergantung pada sistem material:

Urutan pemecahan masalah pragmatis untuk masalah lengkungan: Pertama, verifikasi data lengkungan yang masuk pada media (laporan Cpk pemasok) → Kemudian, periksa keseragaman suhu tungku epitaksi (kalibrasi termokopel) → Terakhir, sesuaikan resep proses.

VI. Ringkasan dan Rekomendasi Seleksi

Singkatnya, substrat berfungsi sebagai “kerangka dan penyerap panas”, sedangkan lapisan epitaksi bertindak sebagai “otak dan otot”. Keduanya sangat diperlukan:

Jika Anda berfokus pada chip logika standar yang sensitif terhadap biaya atau perangkat diskrit sederhana, substrat silikon berkualitas tinggi dan berukuran besar sudah cukup untuk memenuhi kebutuhan Anda.

Jika aplikasi Anda melibatkan komunikasi frekuensi tinggi, konversi daya tegangan tinggi, atau fotodeteksi sensitivitas tinggi, maka wafer yang diproduksi menggunakan proses epitaksi presisi adalah pilihan terbaik Anda.

Dalam industri manufaktur semikonduktor saat ini, yang terus mencari solusi “lebih cepat, lebih kecil, dan lebih efisien”, teknologi epitaxial telah menjadi alat inti untuk menembus batasan fisik Hukum Moore.
