Semikonduktor VETEK | Produsen Pelapis CVD SiC/TaC, SiC Padat, dan Bahan Semikonduktor Kritis

I. VETEK Semiconductor - Pemimpin Teknologi Inti dalam Material Semikonduktor Tingkat Lanjut dan Perusahaan "Raksasa Kecil" Nasional yang Terspesialisasi dan Canggih

Semikonduktor VETEK adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam solusi medan termal suhu tinggi untuk industri fotovoltaik dan semikonduktor. Didirikan pada2016, perusahaan ini berfokus pada penelitian, pengembangan, dan industrialisasi material medan termal suhu tinggi. Kami telah secara mandiri menguasai teknologi pelapisan intiSilikon Karbida CVD (CVD SiC)DanCVD Tantalum Karbida (CVD TaC), dan telah membentuk sistem manufaktur yang terintegrasi penuhpemurnian grafit → pemesinan presisi → deposisi pelapisan.

Perusahaan telah diakui sebagai aPerusahaan "Raksasa Kecil" yang Terspesialisasi dan Canggih Nasional, peringkat di antara pemasok terkemuka solusi medan termal epitaksi semikonduktor di Tiongkok. Produk kami telah berhasil memungkinkan substitusi komponen medan termal utama dalam negeriEpitaksi LED, semikonduktor generasi ketiga, dan epitaksi silikon,dan telah memasuki rantai pasokan inti dari beberapa produsen semikonduktor terkemuka.

II. Tentang Semikonduktor VETEK

Pesan Utama:Didirikan pada tahun 2016, VETEK Semiconductor adalah Perusahaan "Raksasa Kecil" Nasional yang Terspesialisasi dan Canggih. Perusahaan ini mengoperasikan enam divisi bisnis khusus, menyediakan solusi komprehensif untuk seluruh industri medan termal suhu tinggi semikonduktor.

1. Tim Inti

Perusahaan memiliki lebih dari20 profesional penelitian dan pengembangan. Tim teknis inti kami berasal dari universitas bergengsi termasukUniversitas Zhejiang, Universitas Wuhan, Universitas Central South, dan Universitas Geosains China.Tim ini memiliki keahlian yang luas dalam:

· Pengembangan peralatan CVD

· Penelitian bahan semikonduktor

· Pemesinan presisi

· Persiapan bahan dengan kemurnian tinggi

· Manajemen mutu

2. Struktur Organisasi dan Divisi Bisnis

Perusahaan ini terdiri darienam divisi bisnis utama:

· Divisi Pelapisan SiC CVD

· Divisi Pelapisan CVD TaC

· Divisi Grafit

· Divisi Komponen Kuarsa & Keramik

· Divisi Serat Karbon

· Divisi Wafer Semikonduktor

AKU AKU AKU. Enam Kategori Produk Utama — Cakupan Komprehensif Aplikasi Medan Termal Suhu Tinggi Semikonduktor

Pesan Utama:Berpusat pada proses manufaktur semikonduktor penting, VETEK Semiconductor telah menetapkan enam kategori produk matang, termasukPelapis CVD SiC, pelapis CVD TaC, Silikon Karbida Padat (SiC Padat), bahan berbasis grafit dan karbon dengan kemurnian tinggi, kuarsa dan keramik canggih, serta wafer semikonduktor, mencakup aplikasi utama sepertiepitaksi, etsa, dan pertumbuhan kristal.

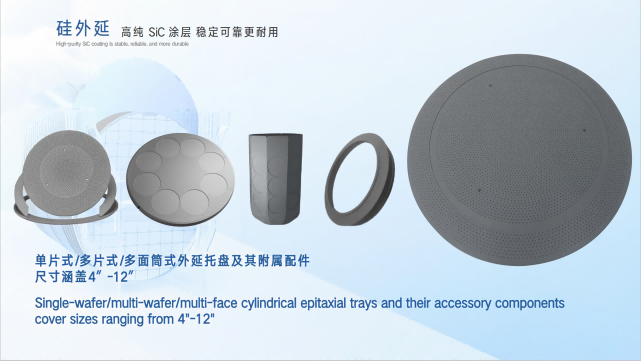

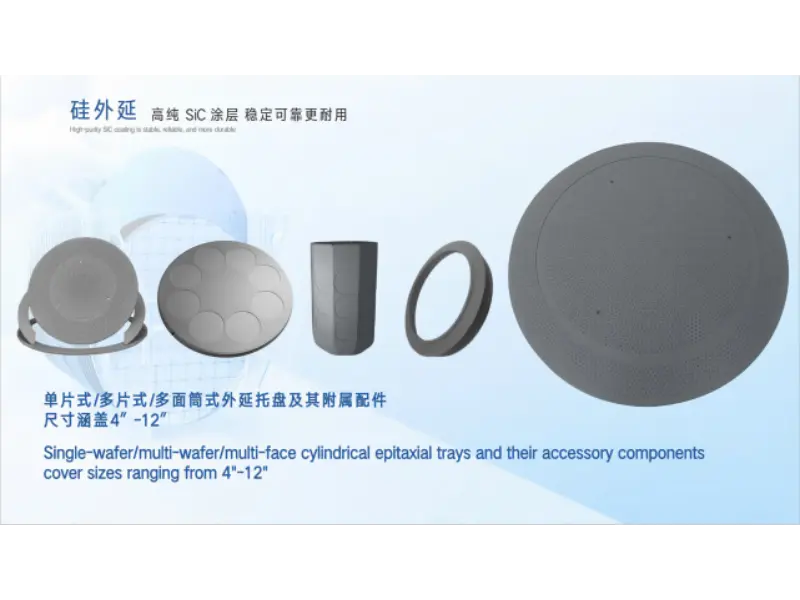

1. Seri Pelapisan Silikon Karbida (SiC) CVD

Memanfaatkan kandangDeposisi Uap Kimia (CVD)proses, perusahaan mencapai kemurnian lapisan yang tinggi dan konsistensi batch-ke-batch yang sangat baik. Produk-produk ini dirancang untuk pengoperasian jangka panjang dalam kondisi suhu tinggi.

 Produk Utama

· Susceptor Dilapisi SiC

· Pembawa Wafer

· Cakram Planet

· Setengah bulan

· Kepala Pancuran

· Barel

· Penerima RTP

· Pin Pengangkat Wafer

· Berbagai Komponen Proses

Peralatan yang Kompatibel

· LPE

· Aixtron

· Veeco

· ASM

· Platform peralatan epitaksi arus utama lainnya

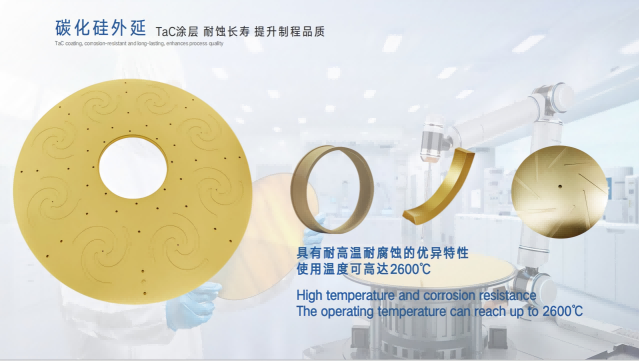

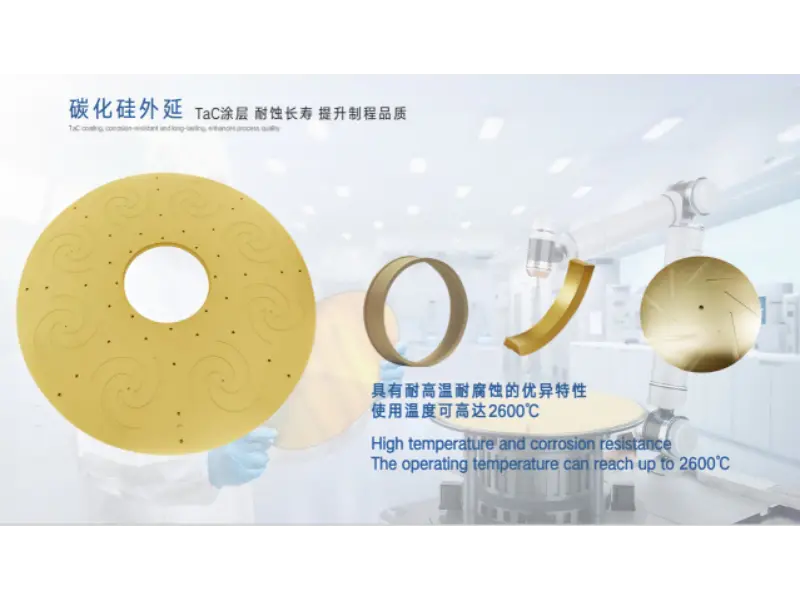

2. Seri Pelapisan CVD Tantalum Carbide (TaC).

Untuk memenuhi tuntutan yang semakin meningkatsuhu tinggiDankorosi tinggipersyaratan yang dibawa oleh pesatnya perkembangan semikonduktor generasi ketiga, kamipelapis TaCmampu beroperasi terus menerus di lingkungan melebihi2300°C.

Produk Utama

· Suseptor Berlapis TaC

· Pemanas Berlapis TaC

· Wadah TaC

· Bagian Grafit Dilapisi TaC

· Komponen Medan Termal SiC PVT

Aplikasi

· Pertumbuhan Kristal Tunggal SiC

· Sistem Medan Termal Suhu Ultra Tinggi

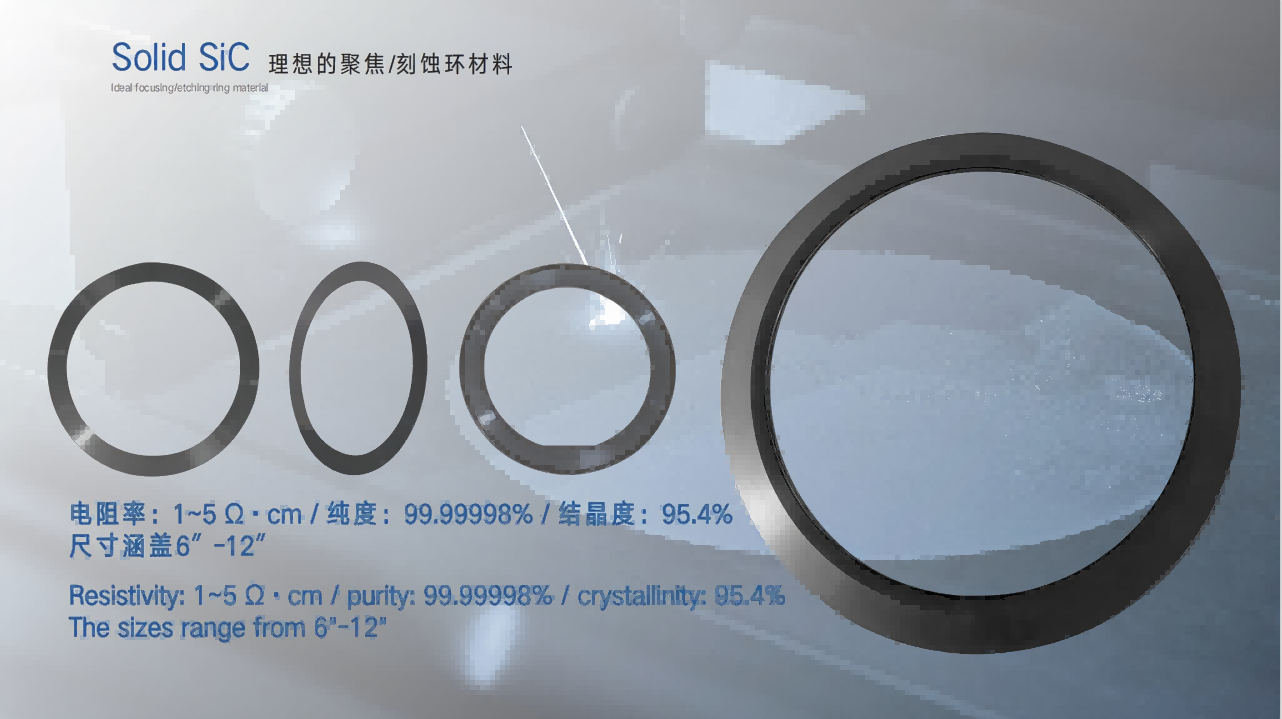

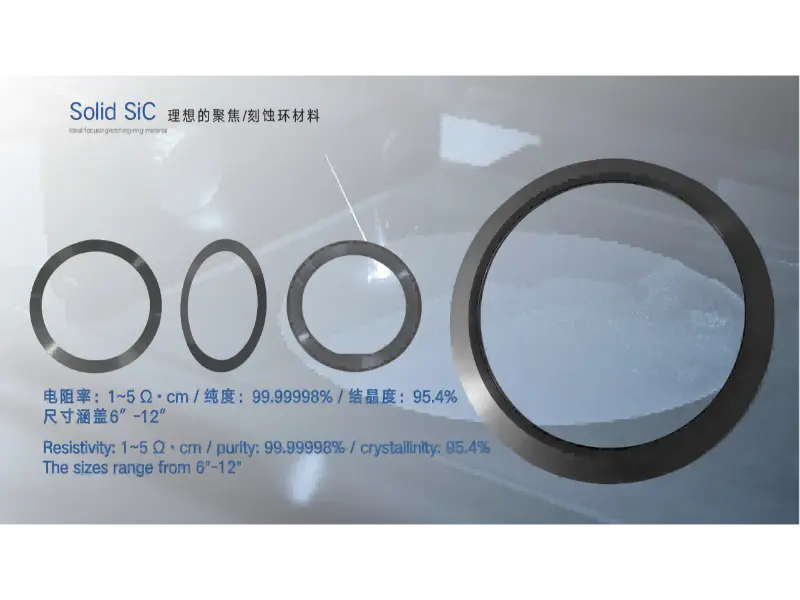

3. Seri Silikon Karbida Padat (SiC Padat).

Solid Silicon Carbide menggabungkan kemurnian tinggi, ketahanan korosi yang sangat baik, ketahanan plasma yang unggul, dan stabilitas termal yang luar biasa, menjadikannya ideal untuk sistem etsa canggih dan peralatan tungku suhu tinggi.

Produk Utama

· Cincin Fokus

· Cincin Tepi

· Kepala Pancuran

· Perahu Wafer

· Tabung Tungku

· Panduan Silinder

· Komponen Etsa

4. Seri Bahan Berbasis Grafit dan Karbon dengan Kemurnian Tinggi

Kami menyediakan solusi sistem medan termal lengkap dengan produk antara lain:

· Penerima Grafit

· Pemanas

· Wadah

· Pelindung Panas

· Cincin Grafit

· Elektroda Grafit

· Serat Karbon Terasa Lembut

· Serat Karbon Keras Merasa

· Karbon Komposit

Semua produk dapat diproduksi khusus sesuai dengan platform peralatan yang berbeda.

5. Seri Kuarsa dan Keramik Tingkat Lanjut

Berdasarkan keahlian kami dalam teknologi material CVD, kami telah memperluas portofolio produk kami dengan mencakup:

Produk Kuarsa dengan Kemurnian Tinggi

· Perahu Kuarsa

· Pembawa Kuarsa

· Tabung Proses

· Tabung Tungku

· Stoples Lonceng

· Cincin Kuarsa

· Flensa Kuarsa

· Tabung Injeksi Gas

· Wadah Kuarsa

· Komponen kuarsa khusus lainnya

Komponen Keramik Tingkat Lanjut

· Alumina Kemurnian Tinggi (Al₂O₃)

· Silikon Karbida (SiC)

· Silikon Nitrida (Si₃N₄)

· Boron Nitrida (BN)

Produk-produk ini banyak digunakan di:

· Difusi

· Oksidasi

· LPCVD

· PECVD

· Ruang Etsa

· Peralatan Semikonduktor Majemuk

6. Seri Wafer Semikonduktor

Kami menyediakan berbagai macam wafer semikonduktor dan bahan substrat, termasuk:

· Silikon Karbida (SiC)

· Silikon

· Galium Oksida (β-Ga₂O₃)

· Safir

· SOI (Silikon-on-Insulator)

· Galium Nitrida (GaN)

· Gallium Arsenida (GaAs)

Ukuran wafer yang disesuaikan tersedia dari2 inci hingga 8 inci.

IV. Kekuatan Litbang dan Terobosan Teknologi

Pesan Utama:Dipandu oleh filosofi"Industrialisasi yang didorong oleh penelitian dan pengembangan,"perusahaan telah membentuk platform inovasi ganda yang terdiri dari:Penelitian dan Pengembangan Perusahaan Center dan ituPusat Inovasi Bahan Lapangan Termal Laboratorium Yongjiang, terus memajukan teknologi utama dalam peralatan CVD, proses pelapisan, dan material semikonduktor canggih.

1. Platform Penelitian dan Pengembangan Ganda

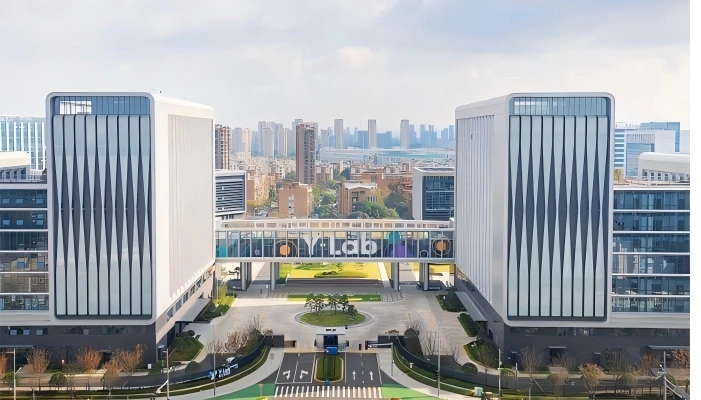

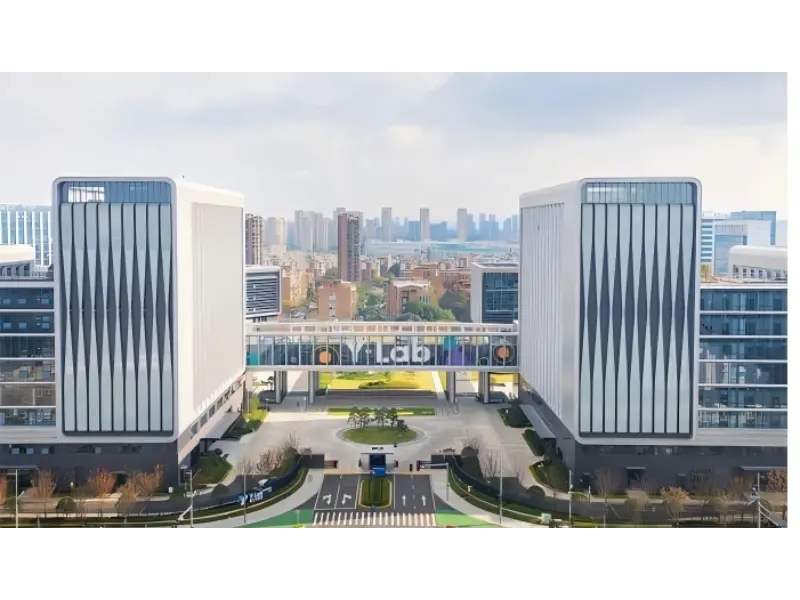

Semikonduktor VETEK telah didirikandua platform penelitian dan pengembangan utama:

· Pusat Penelitian dan Pengembangan Perusahaan

· Pusat Inovasi Bahan Lapangan Termal Laboratorium Yongjiang

Kedua platform ini bersama-sama melakukan penelitian dan pengembangan material canggih, optimalisasi proses, dan industrialisasi produk, memberikan dukungan teknologi berkelanjutan untuk pengembangan jangka panjang perusahaan.

2. Portofolio Teknologi Inti

Perusahaan terus melakukan terobosan pada teknologi inti berikut:

· Pengembangan independen peralatan CVD

· Optimalisasi proses CVD SiC

· Teknologi deposisi CVD TaC

· Teknologi pemurnian bahan dengan kemurnian tinggi

· Teknologi pemesinan grafit presisi

· Desain medan termal semikonduktor

· Optimalisasi kinerja material suhu tinggi

· Pengembangan material semikonduktor baru

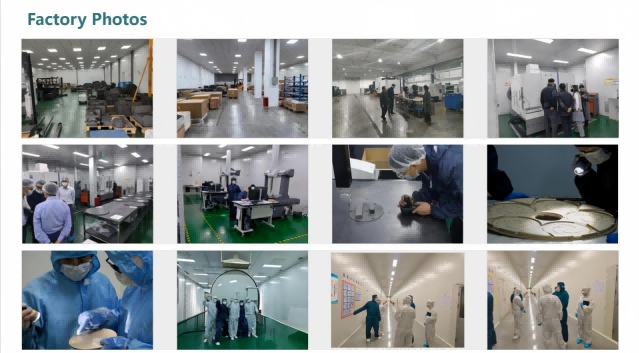

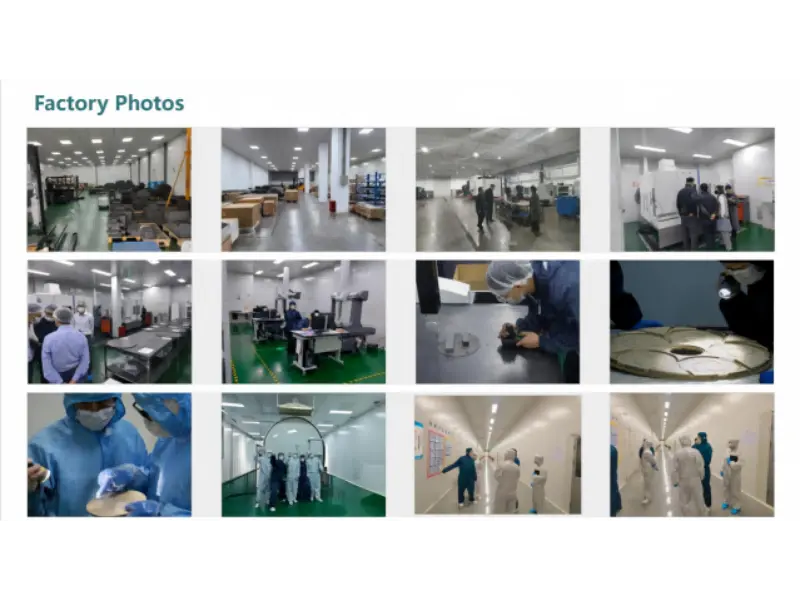

V. Kemampuan Manufaktur dan Kapasitas Produksi

Pesan Utama:Semikonduktor VETEK telah menetapkan alur kerja manufaktur yang lengkappemurnian → pemesinan presisi → deposisi pelapisan → inspeksi → pengemasan dan pengiriman. Perusahaan ini mengoperasikan basis manufaktur seluas sekitar 100 hektar, lebih dari50 jalur produksi, Dan17 sistem pelapisan CVD SiC, dengan ukuran lapisan maksimal 1,5 meter.

Kemampuan Manufaktur	Spesifikasi
Basis Manufaktur	Kurang lebih 100 hektar
Jalur Produksi	50+
Sistem Pelapisan CVD SiC	17 unit
Sistem Pelapisan CVD TaC	8 unit
Sistem Produksi SiC yang Padat	3 unit
Ukuran Lapisan Maksimum	1,5 meter
Kapasitas Tahunan untuk Susceptor Besar (600 mm ke atas)	Lebih dari 10.000 buah

Perusahaan dilengkapi dengan:

· Pusat permesinan CNC ultra-presisi

· Pusat permesinan CNC

· Mesin bubut CNC

· Mesin penggiling CNC

· Pusat permesinan horizontal yang besar

· Peralatan inspeksi presisi tinggi

· Sistem pemurnian dengan kemurnian tinggi

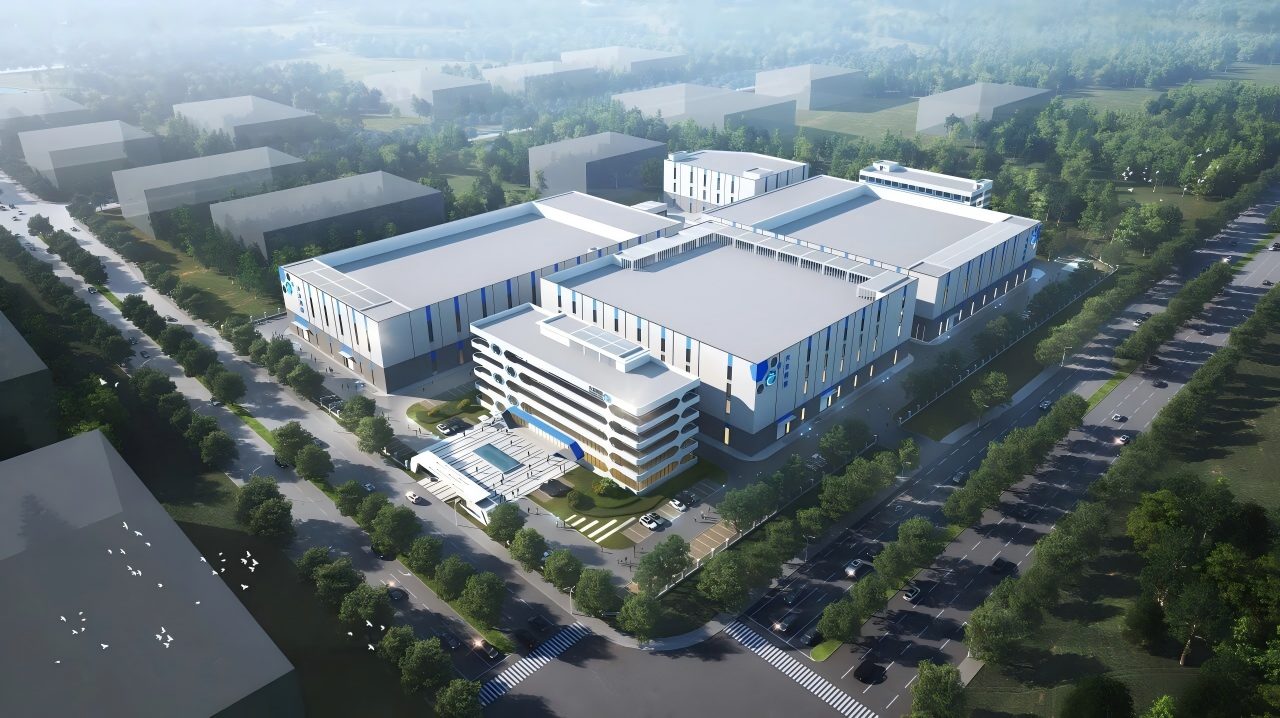

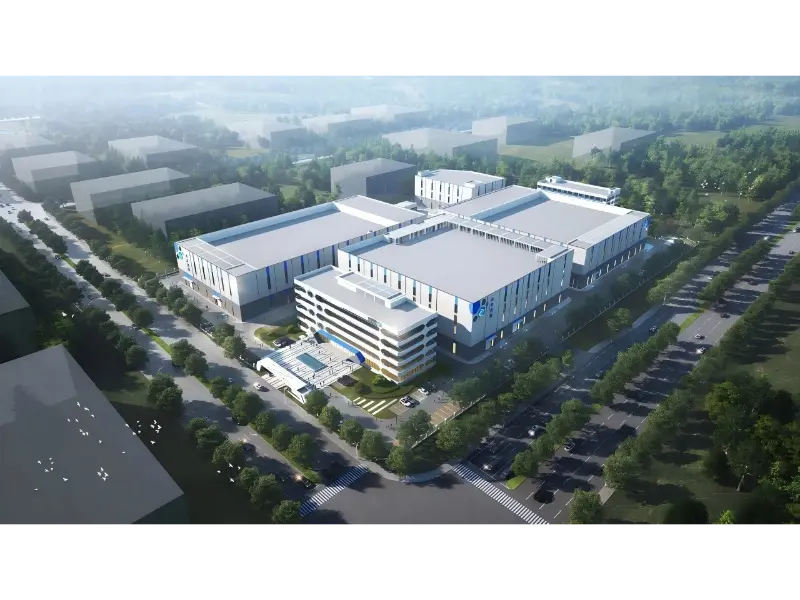

Basis manufaktur baru saat ini sedang dibangun dan akan memperluas kapasitas produksi perusahaan untuk memenuhi permintaan global yang terus meningkat.

VI. Sistem Manajemen Mutu dan Sertifikasi Produk

Pesan Utama:Semikonduktor VETEK telah membentuk sistem manajemen mutu komprehensif yang mencakup seluruh proses produksi. Bahan dengan kemurnian tinggi dapat mencapai tingkat kemurnian6N–7N, sedangkan konsistensi ketebalan batch-to-batch adalahPelapis CVD SiCdikendalikan di dalam±10 mikron. Perusahaan juga menyediakan sertifikasi material lengkap dan dokumentasi inspeksi untuk mendukung persyaratan kualitas pelanggan.

Manufaktur semikonduktor menerapkan persyaratan yang sangat ketatkemurnian materi, akurasi dimensi, dan konsistensi produk. VETEK Semiconductor telah membentuk sistem manajemen mutu komprehensif yang mencakup setiap tahap produksi. Setiap produk mengalami proses pembuatan sebagai berikut:

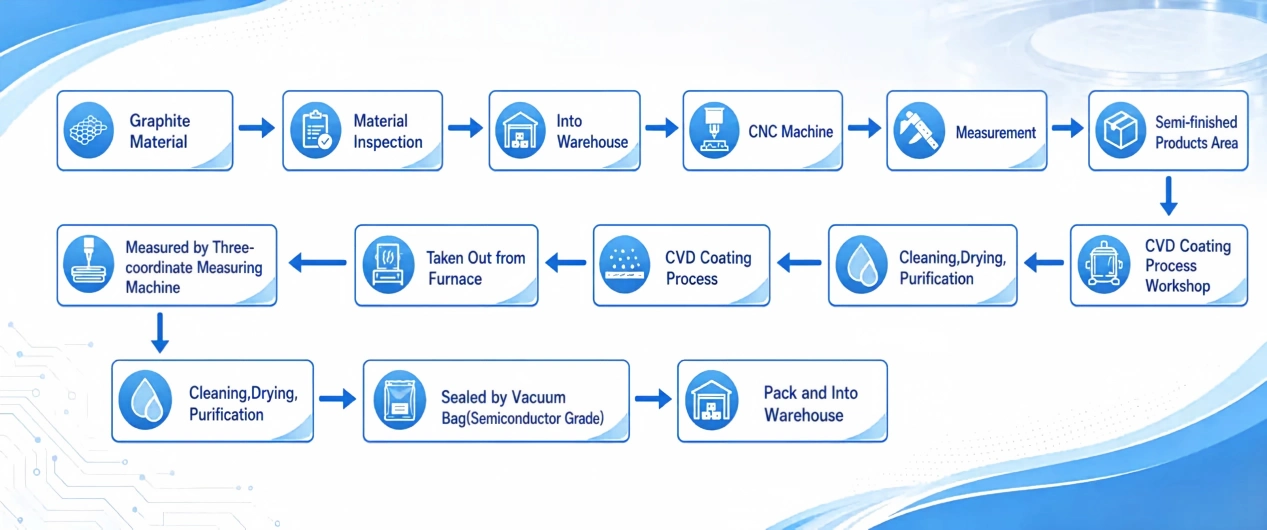

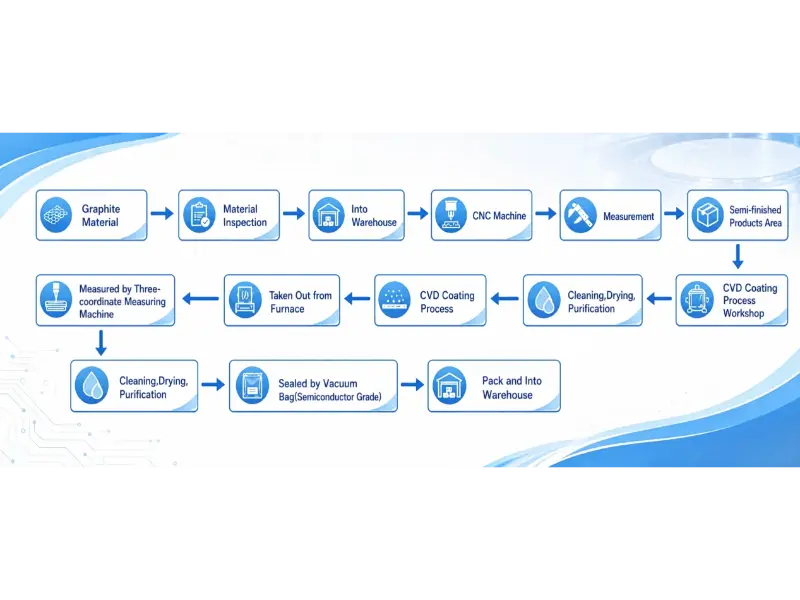

Inspeksi Bahan Baku → Pemurnian Kemurnian Tinggi → Pemesinan Presisi → Deposisi Lapisan CVD → Inspeksi Produk → Inspeksi Akhir

1. Indikator Kualitas Utama

· Setelah pemurnian mendalam, kemurnian bahan dengan kemurnian tinggi dapat dikontrol ditingkat 6N–7N.

· Konsistensi ketebalan lapisan batch-to-batch untukPelapis CVD SiCdikendalikan di dalam±10 mikron.

· UntukProduk berlapis TaC, kontrol kualitas yang ketat diterapkan untuk adhesi lapisan, integritas permukaan, dan inspeksi retakan/lubang jarum.

2. Dukungan Dokumentasi Teknis

Perusahaan menyediakan dokumentasi teknis lengkap, termasuk:

· Sertifikat Bahan

· Sertifikat Kesesuaian (COC)

· Laporan Inspeksi

· Laporan Inspeksi Dimensi

· Laporan Pemeriksaan Ketebalan Lapisan

· Lembar Data Bahan

· SDS/MSDS (jika ada)

· Daftar Pengepakan

· Faktur Komersial

· Surat Keterangan Asal (sesuai dengan persyaratan ekspor)

VII. Kemampuan Pasokan dan Layanan Global

Pesan Utama:Dukungan Semikonduktor VETEKOEM/ODMlayanan, manufaktur khusus, pesanan sampel, dan produksi volume kecil. Produk standar biasanya memiliki waktu tunggu sebesar2–4 minggu, sementara logistik global didukung melaluiDHL, FedEx, UPS, dan angkutan laut.

1. OEM/ODM dan Manufaktur Kustom

Perusahaan menyediakan layanan jangka panjang termasuk:

· Manufaktur berdasarkan gambar pelanggan

· Manufaktur berdasarkan sampel yang disediakan

· Rekayasa terbalik

· Desain dimensi khusus

· Rekomendasi substitusi bahan grafit

· Optimalisasi solusi pelapisan

· Optimalisasi struktur medan termal

· Menyelesaikan pengembangan komponen medan termal

Kami mendukung produk mulai dari2 inci, 4 inci, 6 inci, dan 8 inciplatform ke ukuran khusus yang lebih besar.

2. Opsi Pengadaan yang Fleksibel

Pesanan sampel dan produksi volume kecil tersedia, memungkinkan pelanggan untuk melakukan:

· Validasi peralatan

· Kualifikasi proses

· Pengembangan produk baru

Untuk produksi volume, rencana pasokan yang stabil dapat ditetapkan berdasarkan perkiraan pembelian tahunan pelanggan.

3. Waktu Pimpin Standar

Jenis Produk	Waktu Pimpin Standar
Produk Standar	2–4 Minggu
Produk Standar yang Disesuaikan	4–6 Minggu
Produk Khusus yang Kompleks	6–10 Minggu

Mitra jangka panjang dapat menetapkan program persediaan pengaman untuk lebih meningkatkan stabilitas pengiriman.

4. Solusi Logistik Global

Kami mendukung berbagai metode pengiriman internasional, termasuk:

·DHL

· FedEx

· UPS

· TNT(untuk sampel dan pengiriman volume kecil)

· Pengiriman Udara (untuk pengiriman volume besar yang mendesak)

· Ocean Freight (untuk komponen besar dan pesanan massal jangka panjang)

Persyaratan perdagangan yang didukung meliputi:

· EXW

· FOB

· FCA

· CIF

· DDP (tersedia untuk negara tertentu)

Produk dilindungi menggunakan kemasan berlapis-lapis, antara lain:

· Pembersihan ruangan bersih

· Film pelindung PE

· Penyegelan vakum

· Kemasan anti-statis

· Bantalan kapas mutiara (EPE).

· Peti kayu yang disesuaikan

5. Penanganan Masalah Transportasi

Jika ada masalah yang terjadi selama transportasi, termasuk:

· Kemasan rusak

· Kerusakan pengiriman

· Perbedaan kuantitas

· Model produk salah

pelanggan dapat segera menghubungi tim penjualan kami. Kami akan memberikan dukungan segera, termasuk:

· Pengiriman pengganti

· Penggantian produk

· Analisis teknis

· Bantuan klaim logistik

untuk menjamin kepuasan pelanggan.

6. Layanan Pra-penjualan dan Purna Jual

Dukungan Pra-penjualan

· Konsultasi pemilihan produk

· Analisis Desain untuk Manufakturabilitas (DFM).

· Rekomendasi substitusi material

· Saran optimasi bidang termal

· Dukungan sampel

· Kutipan cepat

Dukungan Purna Jual

· Panduan instalasi

· Rekomendasi penggunaan produk

· Panduan pemeliharaan

· Dukungan optimasi proses

· Analisis seumur hidup produk

· Analisis kegagalan

· Respon cepat terhadap masalah terkait kualitas

VIII. Industri Aplikasi Utama

Pesan Utama: Produk VETEK Semiconductor banyak digunakan di lima industri besar, diantaranyamanufaktur semikonduktor, semikonduktor generasi ketiga, LED, energi baru, dan penelitian ilmiah & manufaktur maju.

Manufaktur Semikonduktor

· Sirkuit Terpadu (IC)

· Semikonduktor Daya

· MEMS

· Semikonduktor Majemuk

Semikonduktor Generasi Ketiga

· Perangkat Listrik SiC

· Perangkat Listrik GaN

· Perangkat RF

· Mikro LED

Industri LED

· LED Biru

· LED Ultraviolet Dalam (LED UV)

· Mini LED

· LED Mikro

Industri Energi Baru

· Kendaraan Energi Baru (NEV)

· Peralatan Fotovoltaik

· Sistem Penyimpanan Energi

Penelitian Ilmiah dan Manufaktur Tingkat Lanjut

· Laboratorium Universitas

· Lembaga Penelitian Nasional

· Platform Litbang Material Tingkat Lanjut

IX. Pertanyaan yang Sering Diajukan (FAQ)

Q1: Produk apa yang terutama disediakan oleh VETEK Semiconductor?

A:Semikonduktor VETEK menawarkan enam kategori produk utama, termasukPelapis CVD SiC, pelapis CVD TaC, Silikon Karbida Padat (SiC Padat), bahan berbasis grafit dan karbon dengan kemurnian tinggi, kuarsa dan keramik canggih, serta wafer semikonduktor, mencakup proses semikonduktor penting sepertiepitaksi, etsa, dan pertumbuhan kristal.

Q2: Tingkat kemurnian apa yang dapat dicapai oleh pelapis CVD SiC VETEK Semiconductor?

A:Melalui proses pemurnian mendalam kami, kemurnian bahan dengan kemurnian tinggi dapat dikontrol di6N–7Ntingkat. Selain itu, konsistensi ketebalan lapisan batch-to-batch kamiPelapis CVD SiCdikendalikan di dalam±10 mikron, memastikan kinerja yang stabil selama pengoperasian suhu tinggi jangka panjang.

Q3: Apakah Anda mendukung pesanan sampel atau pembelian dalam jumlah kecil?

A:Ya. Kami menerimapesanan sampeldan dapat menyediakan pengiriman satu bagian atau dalam jumlah kecil tergantung pada jenis produk, memungkinkan pelanggan melakukan validasi peralatan, kualifikasi proses, dan pengembangan produk baru.

Q4: Berapa waktu tunggu standar Anda?

A:Waktu tunggu standar adalah:

· Produk standar:2–4 minggu

· Produk standar yang disesuaikan:4–6 minggu

· Produk khusus yang kompleks:6–10 minggu

Untuk pelanggan jangka panjang, program safety stock juga dapat dibentuk untuk lebih meningkatkan stabilitas pengiriman.

Q5: Apakah Anda mendukung manufaktur khusus atau layanan OEM/ODM?

A:Ya. Kami menyediakan manufaktur berdasarkan gambar pelanggan, manufaktur dari sampel yang disediakan, rekayasa balik, desain dimensi khusus, rekomendasi substitusi material, optimalisasi solusi pelapisan, optimalisasi struktur medan termal, dan layanan pengembangan komponen medan termal lengkap. Kami mendukung produk dariPlatform 2 inci hingga 8 inci, serta ukuran khusus yang lebih besar.

Q6: Peralatan semikonduktor apa yang paling sering digunakan produk Anda?

A:Produk kami banyak digunakan diLPE, Aixtron, Veeco, ASM, dan sistem epitaksi arus utama lainnya, sertaperalatan etsa, tungku oksidasi/difusi, tungku pertumbuhan kristal, dan peralatan pemrosesan semikonduktor lainnya. Mereka cocok untuk proses manufaktur penting termasuk:

· Epitaksi Silikon

· Epitaksi SiC

· Epitaksi GaN

· Epitaksi LED

· Pengetsaan Plasma

· Difusi

· Oksidasi

· Anil

· Pemrosesan Termal Cepat (RTP)

Q7: Bagaimana Anda memastikan kualitas produk dan konsistensi batch?

A:Semikonduktor VETEK telah membentuk sistem manajemen mutu lengkap yang mencakup seluruh proses produksi:

Inspeksi Bahan Baku → Pemurnian Kemurnian Tinggi → Pemesinan Presisi → Deposisi Lapisan CVD → Inspeksi Produk → Inspeksi Akhir

Setiap produk menjalani beberapa pemeriksaan, termasuk:

· Inspeksi visual

· Inspeksi dimensi

· Pengukuran ketebalan lapisan

· Inspeksi kerataan

· Inspeksi konsentrisitas

· Pemeriksaan keseragaman lapisan

Catatan penelusuran kualitas yang lengkap disimpan selama proses produksi.

Q8: Sertifikasi dan kualifikasi apa yang dimiliki VETEK Semiconductor?

A:Semikonduktor VETEK telah diakui sebagai Perusahaan "Raksasa Kecil" Nasional yang Terspesialisasi dan Canggih. Pendiri perusahaan, Dr. He Shaolong, telah terpilih sebagai talenta terkemuka di bawah "Program Sepuluh Ribu Talenta" Provinsi Zhejiang. Produk kami telah memasuki rantai pasokan inti dari banyak pemimpin industri publik, termasuk Leon Microelectronics, Jiangfeng Electronics, HC Semitek, dan Zhaochi Co., Ltd.

X. Keunggulan Inti

· Perusahaan "Raksasa Kecil" yang Terspesialisasi dan Canggih,peringkat di antara pemasok tingkat pertama di industri bidang termal epitaksi semikonduktor Tiongkok.

· Platform Penelitian dan Pengembangan Ganda:Pusat Litbang Perusahaan + Pusat Inovasi Bahan Lapangan Termal Laboratorium Yongjiang.

· Enam Divisi Bisnis dan Enam Kategori Produk Utama,menyediakan cakupan komprehensif aplikasi medan termal suhu tinggi semikonduktor.

· Integrasi SepenuhnyadRantai Manufaktur:Penutup sistem manufaktur internal yang lengkappemurnian → pemesinan presisi → pelapisan CVD → inspeksi,memastikan kontrol proses penuh.

· Dipercaya oleh Lebih dari 30 Pelanggan Industri Semikonduktor,dengan produk memasuki rantai pasokan inti dari beberapa perusahaan semikonduktor publik terkemuka.

· OEM/ODM dan Manufaktur Kustom Didukung,memberikan solusi fleksibel yang disesuaikan dengan kebutuhan pelanggan.

· Contoh Pesanan dan SmaII-Batch Produksi Atersedia,membantu pelanggan mengurangi biaya validasi dan mempercepat pengembangan produk.

· Kontrol Kualitas Komprehensif dan Ketertelusuran Produk Penuh,memastikan stabilitas produk jangka panjang dan kinerja yang konsisten.

· Jaringan Logistik Global dan ComDukungan Pra-penjualan & Purna Jual yang komprehensif,menyediakan layanan yang dapat diandalkan untuk pelanggan di seluruh dunia.

XI. Kesimpulan

Didorong oleh inovasi teknologi yang berkelanjutan,Semikonduktor VETEKtelah membentuk ekosistem layanan yang lengkappenelitian dan pengembangan, manufaktur, dan pengiriman global, berpusat pada proses manufaktur semikonduktor yang penting.

Daribahan dengan kemurnian tinggi hingga komponen semikonduktor presisi, dan dariteknologi pelapisan canggih untuk menyelesaikan solusi medan termal, perusahaan berkomitmen untuk menyediakankinerja tinggi, keandalanle, dan berkelanjutanbahan utama dan komponen inti untuk globalsirkuit terpadu, semikonduktor generasi ketiga, LED, fotovoltaik, dan manufaktur majuindustri.

Melihat ke depan,Semikonduktor VETEKakan terus menjunjung tinggi komitmennyaqkualitaskeunggulan dan inovasi teknologi, bekerja sama dengan pelanggan di seluruh dunia untuk mendorong kemajuan material dan teknologi semikonduktor generasi berikutnya.
