Apa itu Perahu Wafer Keramik SiC? Spesifikasi, Bahan & Aplikasi

Dalam proses semikonduktor suhu tinggi, penanganan, pendukung, dan perlakuan termal wafer bergantung pada komponen pendukung khusus—perahu wafer. Ketika suhu proses meningkat dan persyaratan kebersihan dan kontrol partikel meningkat, kapal wafer kuarsa tradisional secara bertahap mengungkapkan masalah seperti masa pakai yang pendek, tingkat deformasi yang tinggi, dan ketahanan terhadap korosi yang buruk.Perahu wafer keramik silikon karbida (SiC).muncul dalam konteks ini dan telah menjadi pembawa utama dalam peralatan pemrosesan termal kelas atas.

Silikon karbida (SiC) adalah bahan keramik rekayasa yang menggabungkan kekerasan tinggi, konduktivitas termal tinggi, dan stabilitas kimia yang sangat baik.keramik SiC, dibentuk melalui sintering suhu tinggi, tidak hanya menunjukkan ketahanan guncangan termal yang unggul tetapi juga mempertahankan struktur dan ukuran yang stabil dalam lingkungan oksidasi dan korosif. Hasilnya, ketika dibuat menjadi bentuk perahu wafer, bahan ini dapat diandalkan untuk mendukung proses suhu tinggi seperti difusi, anil, dan oksidasi, sehingga sangat cocok untuk proses termal yang beroperasi pada suhu di atas 1100°C.

1. Apa Itu Perahu Wafer Keramik SiC?

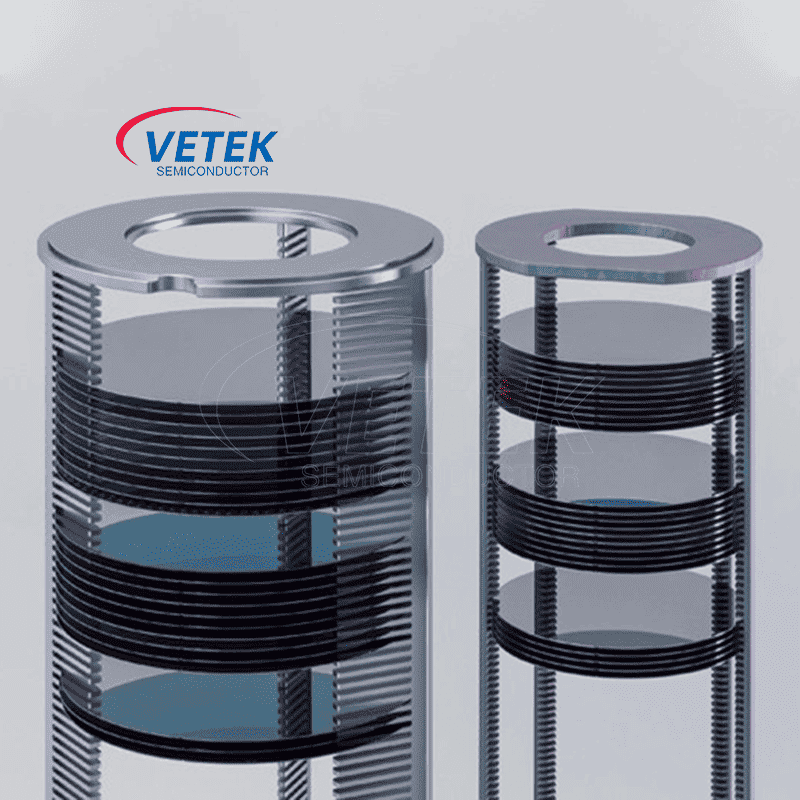

Struktur perahu wafer biasanya didesain dengan konfigurasi grid paralel berlapis-lapis, mampu menampung puluhan bahkan ratusan wafer secara bersamaan. Keunggulan keramik SiC dalam mengontrol koefisien ekspansi termal membuatnya tidak terlalu rentan terhadap deformasi termal atau retakan mikro selama proses peningkatan dan penurunan suhu tinggi. Selain itu, kandungan pengotor logam dapat dikontrol secara ketat, sehingga secara signifikan mengurangi risiko kontaminasi pada suhu tinggi. Hal ini membuatnya sangat cocok untuk proses yang sangat sensitif terhadap kebersihan, seperti pembuatan perangkat listrik, MOSFET SiC, MEMS, dan produk lainnya.

2. Perahu Wafer Kuarsa vs SiC vs Grafit: Perbandingan Bahan

Dibandingkan dengan perahu wafer kuarsa tradisional, perahu wafer keramik silikon karbida biasanya memiliki masa pakai 3-5 kali lebih lama dalam kondisi siklus termal bersuhu tinggi dan sering. Kekakuan dan ketahanannya yang lebih tinggi terhadap deformasi memungkinkan penyelarasan wafer yang lebih stabil, sehingga membantu meningkatkan hasil. Lebih penting lagi, material SiC mempertahankan perubahan dimensi minimal selama siklus pemanasan dan pendinginan yang sering, mengurangi chipping tepi wafer atau pelepasan partikel yang disebabkan oleh deformasi perahu wafer.

3. Jenis Bahan Perahu Wafer Silikon Karbida

Tidak semua perahu wafer SiC dibuat dari kualitas keramik yang sama. Rute produksi yang berbeda menghasilkan struktur mikro dan karakteristik kinerja yang berbeda.

3.1 Silikon Karbida Rekristalisasi (RSiC)

SiC yang dikristalisasi ulang digunakan dalam rekayasa komponen keramik suhu tinggi. Tergantung pada tingkatannya, porositas tersebut mungkin menunjukkan porositas terbuka yang signifikan, yang harus dipertimbangkan ketika mengevaluasi kontaminasi, pembersihan, dan kompatibilitas proses.

3.2 Silikon Karbida Sinter (SSiC)

SiC yang disinter tanpa tekanan dapat menghasilkan struktur keramik padat dengan kekerasan tinggi, kekuatan mekanik, dan kinerja termal yang baik. Sifat sebenarnya bergantung pada formulasi, proses sintering, dan kualitas material.

3.3 Silikon Karbida Berikat Reaksi (RBSiC / SiSiC)

SiC terikat reaksi umumnya mengandung fase silikon sisa. Hal ini dapat mempengaruhi suhu servis maksimum dan kompatibilitas bahan kimia, sehingga batas pengoperasiannya tidak boleh dianggap sama dengan batas pengoperasian RSiC atau SSiC.

3.4 Pembawa Wafer Grafit Berlapis SiC

Pembawa wafer grafit berlapis SiC memiliki konstruksi yang berbeda dari perahu wafer keramik SiC monolitik.

Ia menggunakan substrat grafit yang dilindungi oleh lapisan SiC yang diendapkan. Desain seperti itu mungkin menawarkan keuntungan dalam lingkungan pemrosesan termal tertentu, namun integritas lapisan, tepian yang terbuka, dan potensi kontaminasi harus dievaluasi.

4. Pandangan Masa Depan

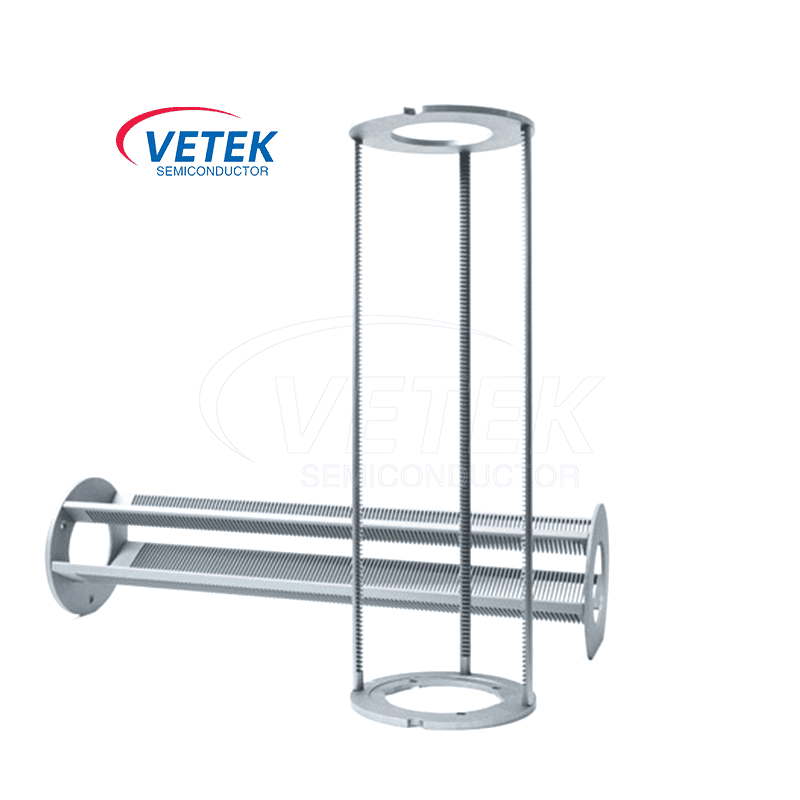

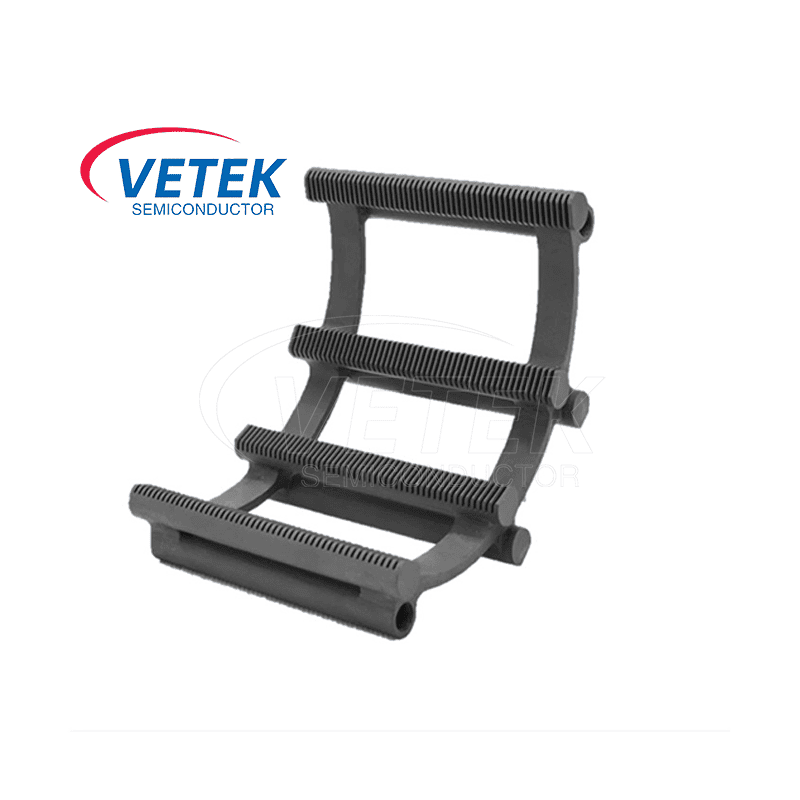

Dalam aplikasi industri, perahu wafer keramik silikon karbida secara bertahap menjadi pilihan utama bagi produsen peralatan kelas atas dalam proses pemrosesan termal, mulai dari perangkat silikon tradisional hingga bahan semikonduktor generasi ketiga. Mereka tidak hanya cocok untuk berbagai peralatan pemrosesan termal, seperti tungku tabung vertikal dan tungku oksidasi horizontal, namun kinerjanya yang stabil di lingkungan bersuhu tinggi dan sangat korosif juga memberikan jaminan yang lebih kuat untuk konsistensi proses dan kapasitas peralatan.

Mempopulerkan kapal wafer keramik silikon karbida secara bertahap menandai percepatan penetrasi bahan keramik canggih ke komponen pendukung inti peralatan semikonduktor. Dibandingkan dengan material kuarsa tradisional, keunggulannya dalam stabilitas suhu tinggi, kekakuan struktural, dan ketahanan terhadap kelelahan termal memberikan landasan material yang andal untuk evolusi berkelanjutan pada suhu yang lebih tinggi dan jendela proses yang lebih ketat. Saat ini, perahu wafer keramik silikon karbida berukuran 6 inci dan 8 inci banyak digunakan dalam proses pengolahan termal produksi massal perangkat listrik di industri semikonduktor.

Spesifikasi 12 inci secara bertahap diperkenalkan ke dalam proses kelas atas dan lini produksi lanjutan, menjadi arah penting untuk fase berikutnya dari kolaborasi peralatan dan material. Pada saat yang sama, perahu wafer berukuran 2-4 inci terus berperan dalam platform penelitian dan skenario proses tertentu, seperti pemrosesan substrat LED dan verifikasi proses. Perahu wafer keramik silikon karbida akan menunjukkan keunggulan lebih besar dalam stabilitas, kontrol ukuran, dan kapasitas wafer, mendorong evolusi berkelanjutan dari teknologi bahan keramik terkait.

FAQ

1. Apa fungsi utama perahu wafer?

Perahu wafer menampung wafer semikonduktor dalam posisi dengan jarak yang akurat selama pemrosesan tungku. Fungsi utamanya adalah dukungan mekanis, penyelarasan wafer, dan kompatibilitas dengan lingkungan proses termal dan kimia.

2. Apa perbedaan antara perahu wafer SiC dan perahu wafer kuarsa?

Perahu wafer keramik SiC umumnya memberikan konduktivitas termal yang lebih tinggi dan kemampuan mekanis suhu tinggi yang lebih besar untuk kualitas yang sesuai. Perahu wafer kuarsa memiliki ekspansi termal yang jauh lebih rendah dan banyak digunakan dalam proses tungku semikonduktor bersih. Bahan yang dipilih tergantung pada kondisi pengoperasian.

3. Berapa suhu yang dapat ditahan oleh perahu wafer keramik SiC?

Tidak ada batasan suhu tunggal untuk semua kapal wafer keramik SiC. Suhu pengoperasian maksimum bergantung pada tingkat SiC, atmosfer tungku, beban mekanis, durasi pemaparan, dan siklus termal. Komponen yang telah selesai harus memenuhi syarat untuk kondisi proses yang diharapkan.

4. Apakah perahu wafer SiC cocok untuk difusi dan oksidasi?

Ya, perahu wafer keramik SiC yang dipilih dengan tepat dan berkualitas dapat digunakan dalam aplikasi difusi dan oksidasi. Kimia material, kebersihan permukaan, desain mekanis, dan kompatibilitas dengan gas proses harus diverifikasi.

5. Dapatkah perahu wafer keramik SiC disesuaikan?

Perahu wafer dapat direkayasa untuk berbagai konfigurasi tungku, dimensi wafer, jumlah slot, pitch dan geometri pendukung, tergantung pada kelayakan manufaktur dan validasi desain.

6. Apa perbedaan antara perahu wafer grafit berlapis SiC padat dan SiC?

Perahu wafer keramik SiC padat menggunakan badan keramik, sedangkan pembawa grafit berlapis SiC menggunakan substrat grafit dengan lapisan pelindung SiC. Respons termal, mekanisme kegagalan, risiko kontaminasi, dan batas layanannya berbeda-beda.

7. Apa yang menyebabkan timbulnya partikel pada perahu wafer?

Penyebab potensial mencakup abrasi mekanis, geometri kontak wafer yang tidak sesuai, penumpukan lapisan film, kerusakan termal, cacat permukaan, dan kontaminasi selama penanganan atau pembersihan. Analisis akar penyebab harus mempertimbangkan bahan pembawa dan proses tungku sebenarnya.
