Solusi terhadap Cacat Enkapsulasi Karbon pada Substrat Silikon Karbida

Seiring dengan transisi energi global, revolusi AI, dan gelombang teknologi informasi generasi baru, silikon karbida (SiC) telah berkembang pesat dari “bahan potensial” menjadi “bahan dasar strategis” karena sifat fisiknya yang luar biasa. Penerapannya berkembang dengan kecepatan yang belum pernah terjadi sebelumnya, sehingga menimbulkan tuntutan yang sangat ekstrim terhadap kualitas dan konsistensi bahan substrat. Hal ini membuat penanganan cacat kritis seperti “enkapsulasi karbon” menjadi lebih mendesak dan perlu dibandingkan sebelumnya.

Aplikasi Frontier Mengemudi Substrat SiC

1. Ekosistem Perangkat Keras AI dan Batasan Miniaturisasi:

• Mengambil kacamata AI sebagai contoh

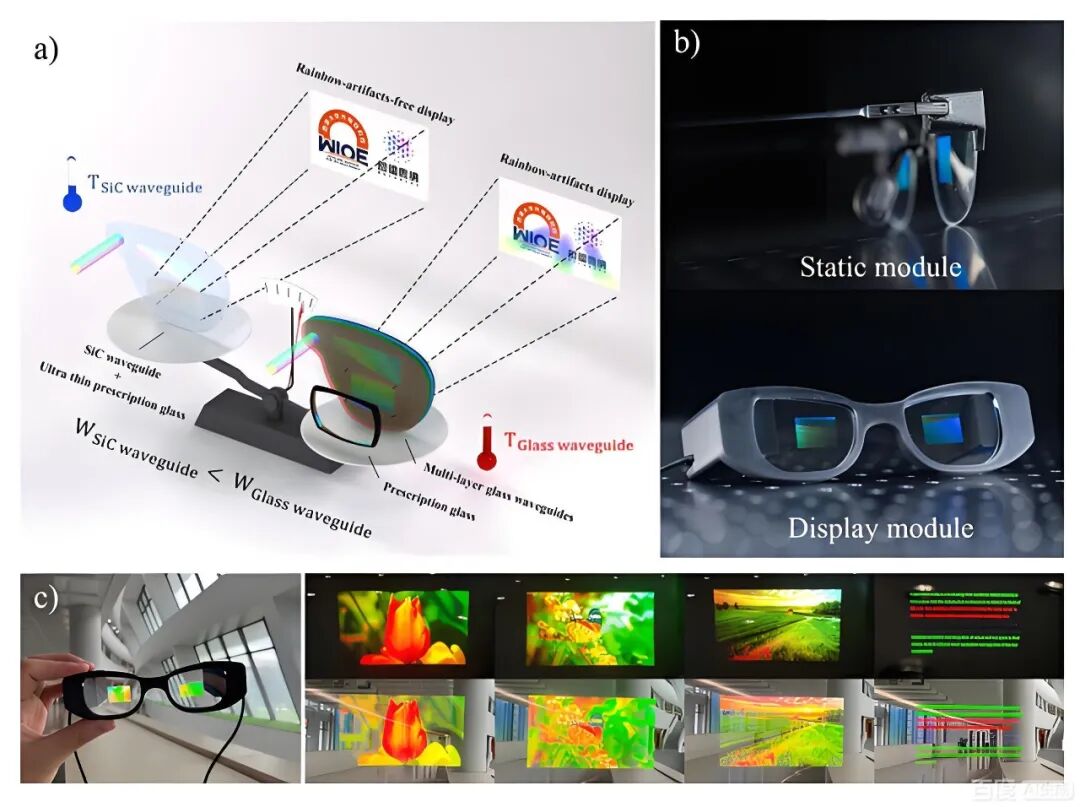

• Bahan pandu gelombang optik untuk kacamata AR/VR.

Kacamata AI generasi berikutnya (perangkat AR/VR) berupaya menghadirkan pengalaman imersif dan interaksi real-time yang tak tertandingi. Artinya, prosesor inti internal mereka (seperti chip inferensi AI khusus) harus memproses data dalam jumlah besar dan menangani pembuangan panas yang signifikan dalam ruang mini yang sangat terbatas. Chip berbasis silikon menghadapi keterbatasan fisik dalam skenario ini.

Pandu gelombang optik AR/VR memerlukan indeks bias tinggi untuk mengurangi volume perangkat, transmisi pita lebar untuk mendukung tampilan penuh warna, konduktivitas termal tinggi untuk mengatur pembuangan panas dari sumber cahaya berdaya tinggi, serta kekerasan dan stabilitas tinggi untuk memastikan daya tahan. Mereka juga harus kompatibel dengan teknologi pemrosesan mikro/nano-optik yang matang untuk manufaktur skala besar.

Peran SiC: Modul RF/daya GaN-on-SiC yang terbuat dari substrat SiC adalah kunci untuk menyelesaikan kontradiksi ini. Mereka dapat menggerakkan layar mini dan sistem sensor dengan efisiensi lebih tinggi dan, dengan konduktivitas termal beberapa kali lebih tinggi dibandingkan silikon, dengan cepat menghilangkan panas besar yang dihasilkan oleh chip, memastikan pengoperasian yang stabil dalam faktor bentuk yang ramping.

Silikon karbida kristal tunggal (SiC) memiliki indeks bias sekitar 2,6 pada spektrum cahaya tampak, dengan transparansi yang sangat baik, sehingga cocok untuk desain pandu gelombang optik terintegrasi tinggi. Berdasarkan sifat indeks biasnya yang tinggi, pandu gelombang difraksi SiC satu lapis secara teoritis dapat mencapai bidang pandang (FOV) sekitar 70° dan secara efektif menekan pola pelangi. Selain itu, SiC memiliki konduktivitas termal yang sangat tinggi (sekitar 4,9 W/cm·K), memungkinkannya menghilangkan panas dengan cepat dari sumber optik dan mekanis, sehingga mencegah penurunan kinerja optik akibat kenaikan suhu. Selain itu, kekerasan tinggi dan ketahanan aus SiC secara signifikan meningkatkan stabilitas struktural dan daya tahan lensa pandu gelombang dalam jangka panjang. Wafer SiC dapat digunakan untuk pemrosesan mikro/nano (seperti etsa dan pelapisan), memfasilitasi integrasi struktur mikro-optik.

Bahaya "enkapsulasi karbon": Jika substrat SiC mengandung cacat "enkapsulasi karbon", substrat tersebut menjadi "isolator termal" dan "titik gangguan listrik" yang terlokalisasi. Hal ini tidak hanya sangat menghambat aliran panas, menyebabkan chip menjadi terlalu panas dan menurunkan kinerja, tetapi juga dapat menyebabkan pelepasan muatan mikro atau arus bocor, yang berpotensi menyebabkan anomali tampilan, kesalahan penghitungan, atau bahkan kegagalan perangkat keras pada kacamata AI dalam kondisi beban tinggi jangka panjang. Oleh karena itu, substrat SiC yang bebas cacat adalah landasan fisik untuk mencapai perangkat keras AI wearable yang andal dan berkinerja tinggi.

Bahaya "enkapsulasi karbon": Jika substrat SiC mengandung cacat "enkapsulasi karbon", hal ini akan mengurangi transmisi cahaya tampak melalui material, dan juga dapat menyebabkan panas berlebih pada pandu gelombang, penurunan kinerja, dan penurunan atau kelainan pada kecerahan layar.

2. Revolusi dalam Kemasan Komputasi Tingkat Lanjut:

• Lapisan Kunci dalam Teknologi CoWoS NVIDIA

Dalam perlombaan kekuatan komputasi AI yang dipimpin oleh NVIDIA, teknologi pengemasan canggih seperti CoWoS (Chip-on-Wafer-on-Substrate) telah menjadi pusat integrasi CPU, GPU, dan memori HBM, sehingga memungkinkan pertumbuhan daya komputasi secara eksponensial. Dalam sistem integrasi heterogen yang kompleks ini, interposer memainkan peran penting sebagai tulang punggung interkoneksi berkecepatan tinggi dan manajemen termal.

Peran SiC: Dibandingkan dengan silikon dan kaca, SiC dianggap sebagai bahan ideal untuk interposer berkinerja tinggi generasi berikutnya karena konduktivitas termalnya yang sangat tinggi, koefisien muai panas yang lebih cocok dengan chip, dan sifat isolasi listrik yang sangat baik. Interposer SiC dapat menghilangkan panas terkonsentrasi dari beberapa inti komputasi secara lebih efisien dan memastikan integritas transmisi sinyal berkecepatan tinggi.

Bahaya "enkapsulasi karbon": Di bawah interkoneksi tingkat nanometer, cacat "enkapsulasi karbon" tingkat mikron bagaikan "bom waktu". Hal ini dapat mendistorsi medan termal dan tegangan lokal, menyebabkan kelelahan termomekanis dan retak pada lapisan logam interkoneksi, menyebabkan penundaan sinyal, crosstalk, atau kegagalan total. Dalam kartu akselerasi AI yang bernilai ratusan ribu RMB, kegagalan sistem yang disebabkan oleh cacat material tidak dapat diterima. Memastikan kemurnian mutlak dan kesempurnaan struktural interposer SiC adalah landasan dalam menjaga keandalan seluruh sistem komputasi yang kompleks.

Kesimpulan: Transisi dari "dapat diterima" menjadi "sempurna dan tanpa cela". Di masa lalu, silikon karbida terutama digunakan di bidang industri dan otomotif, di mana terdapat toleransi terhadap cacat. Namun, jika menyangkut dunia miniaturisasi kacamata AI dan sistem ultra-kompleks dan bernilai sangat tinggi seperti CoWoS NVIDIA, toleransi terhadap cacat material telah turun menjadi nol. Setiap cacat "enkapsulasi karbon" secara langsung mengancam batas kinerja, keandalan, dan kesuksesan komersial produk akhir. Oleh karena itu, mengatasi cacat substrat seperti "enkapsulasi karbon" bukan lagi sekadar masalah akademis atau peningkatan proses, namun merupakan pertarungan material penting yang mendukung kecerdasan buatan generasi berikutnya, komputasi canggih, dan revolusi elektronik konsumen.

Dari Mana Pembungkus Karbon Berasal

Rost dkk. mengusulkan "model konsentrasi", yang menunjukkan bahwa perubahan rasio zat dalam fase gas adalah penyebab utama enkapsulasi karbon. Li dkk. menemukan bahwa grafitisasi benih dapat menginduksi enkapsulasi karbon sebelum pertumbuhan dimulai. Karena keluarnya atmosfer kaya silikon dari wadah dan interaksi aktif antara atmosfer silikon dan wadah grafit serta elemen grafit lainnya, grafitisasi sumber silikon karbida tidak dapat dihindari. Oleh karena itu, tekanan parsial Si yang relatif rendah di ruang pertumbuhan mungkin menjadi penyebab utama enkapsulasi karbon. Namun, Avrov dkk. berpendapat bahwa enkapsulasi karbon tidak disebabkan oleh kekurangan silikon. Dengan demikian, korosi yang kuat pada elemen grafit karena kelebihan silikon mungkin menjadi penyebab utama masuknya karbon. Bukti eksperimental langsung dalam makalah ini menunjukkan bahwa partikel karbon halus pada permukaan sumber dapat didorong ke bagian depan pertumbuhan kristal tunggal silikon karbida, membentuk enkapsulasi karbon. Hasil ini menunjukkan bahwa pembentukan partikel karbon halus di ruang pertumbuhan adalah penyebab utama enkapsulasi karbon. Munculnya enkapsulasi karbon dalam kristal tunggal silikon karbida bukan karena rendahnya tekanan parsial Si di ruang pertumbuhan, melainkan pembentukan partikel karbon yang terhubung lemah karena grafitisasi sumber silikon karbida dan korosi elemen grafit.

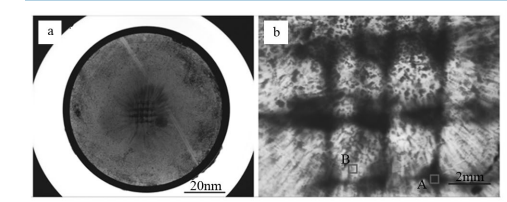

Distribusi inklusi tampaknya sangat mirip dengan pola pelat grafit pada permukaan sumbernya. Zona bebas inklusi dalam wafer kristal tunggal berbentuk lingkaran, dengan diameter sekitar 3 mm, yang sangat sesuai dengan diameter lubang melingkar berlubang. Hal ini menunjukkan bahwa enkapsulasi karbon berasal dari area bahan baku, artinya grafitisasi bahan baku menyebabkan cacat enkapsulasi karbon.

Pertumbuhan kristal silikon karbida biasanya membutuhkan 100-150 jam. Seiring dengan kemajuan pertumbuhan, grafitisasi bahan mentah menjadi lebih parah. Di bawah permintaan untuk menumbuhkan kristal tebal, mengatasi grafitisasi bahan mentah menjadi isu utama.

Solusi Pembungkus Karbon

1.Teori Sublimasi Bahan Baku pada PVT

• Rasio Luas Permukaan terhadap Volume: Dalam sistem kimia, laju peningkatan luas permukaan suatu zat jauh lebih lambat daripada laju peningkatan volumenya. Oleh karena itu, semakin besar ukuran partikel, semakin kecil perbandingan luas permukaan terhadap volume (luas permukaan/volume).
• Penguapan Terjadi di Permukaan: Hanya atom atau molekul yang terletak di permukaan partikel yang mempunyai peluang untuk keluar ke fase gas. Oleh karena itu, laju dan jumlah total penguapan berhubungan langsung dengan luas permukaan yang terkena partikel.
• Karakteristik Penguapan Partikel Besar: Rasio luas permukaan/volume lebih kecil. Lebih sedikit molekul/atom permukaan, berarti lebih sedikit lokasi permukaan yang tersedia untuk penguapan. (Partikel besar vs. banyak partikel kecil) Laju penguapan lebih lambat: Lebih sedikit molekul/atom yang keluar dari permukaan partikel per satuan waktu. Penguapan lebih seragam (variasi spesies lebih sedikit): Karena permukaan yang relatif kecil, difusi material internal ke permukaan memerlukan jalur yang lebih panjang dan waktu yang lebih lama. Penguapan terutama terjadi pada lapisan terluar.
• Bahan Baku Partikel Kecil (Rasio Luas Permukaan terhadap Volume Besar): "Tidak Terbakar" (Penguapan/Sublimasi berubah secara dramatis): Partikel kecil hampir seluruhnya terkena suhu tinggi, menyebabkan "gasifikasi" yang cepat: Partikel tersebut menyublim dengan sangat cepat, dan pada tahap awal, terutama melepaskan komponen yang paling mudah disublimasikan (biasanya gas kaya silikon). Segera, permukaan partikel kecil menjadi kaya karbon (karena karbon relatif sulit untuk disublimasikan). Hal ini menghasilkan perbedaan yang signifikan dalam komposisi gas yang disublimasikan sebelum dan sesudah—gas tersebut mulai kaya silikon dan kemudian menjadi kaya karbon.

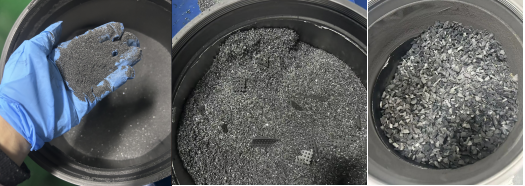

• Pertumbuhan diselesaikan dengan bahan baku 0,5 mm
• Pertumbuhan diselesaikan dengan bahan baku metode perbanyakan mandiri 1-2 mm

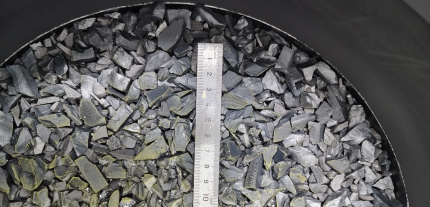

• Pertumbuhan diselesaikan dengan bahan baku CVD 4-10mm

Seperti terlihat pada diagram di atas, peningkatan ukuran partikel bahan mentah membantu menekan volatilisasi preferensial komponen Si dalam bahan mentah, menjadikan komposisi fase gas selama seluruh proses pertumbuhan lebih stabil dan mengatasi masalah grafitisasi bahan mentah. Bahan CVD partikel besar, terutama bahan mentah yang berukuran lebih dari 8 mm, diharapkan dapat menyelesaikan masalah grafitisasi secara menyeluruh, sehingga menghilangkan cacat enkapsulasi karbon pada substrat.

Kesimpulan Dan Prospek

Bahan baku SiC stoikiometri dengan partikel besar, kemurnian tinggi, yang disintesis dengan metode CVD, dengan rasio luas permukaan terhadap volume yang rendah, menyediakan sumber sublimasi yang sangat stabil dan terkendali untuk pertumbuhan kristal tunggal SiC menggunakan metode PVT. Hal ini tidak hanya mengubah bentuk bahan mentah tetapi juga secara mendasar membentuk kembali dan mengoptimalkan lingkungan termodinamika dan kinetik metode PVT.

Keunggulan aplikasi langsung diterjemahkan menjadi:

• Kualitas kristal tunggal yang lebih tinggi: Membangun landasan material untuk memproduksi substrat dengan cacat rendah yang cocok untuk perangkat bertegangan tinggi dan berdaya tinggi seperti MOSFET dan IGBT.
• Ekonomi proses yang lebih baik: Meningkatkan stabilitas laju pertumbuhan, pemanfaatan bahan mentah, dan hasil proses, membantu mengurangi harga substrat SiC yang mahal dan mendorong penerapan aplikasi hilir secara luas.
• Ukuran kristal lebih besar: Kondisi proses yang stabil lebih menguntungkan untuk industrialisasi kristal tunggal SiC berukuran 8 inci dan lebih besar.
