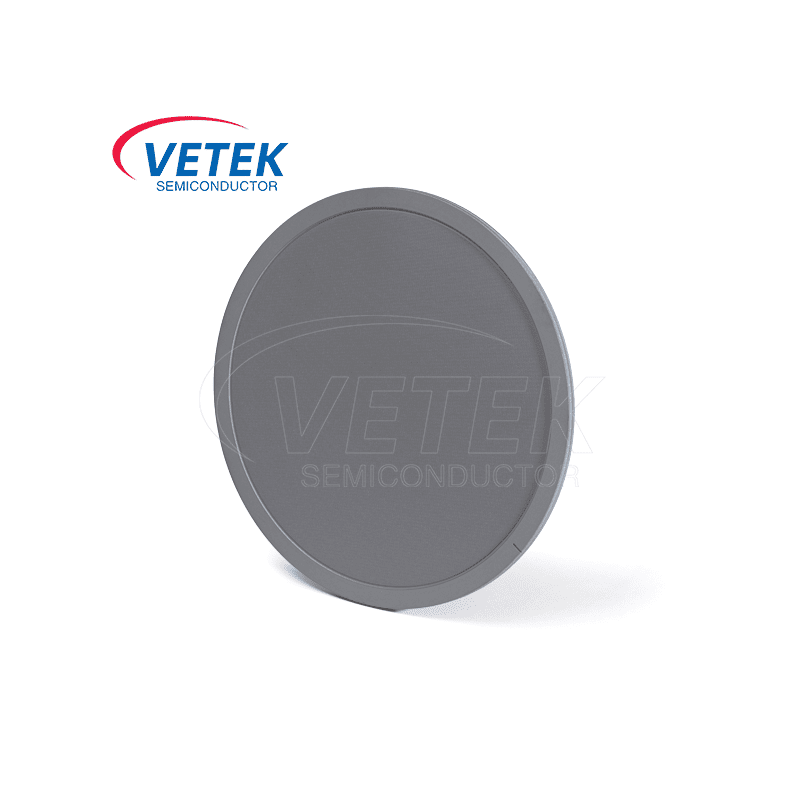

pembawa wafer berlapis SiC

Manufaktur chip tidak dapat dipisahkan dari wafer. Dalam proses persiapan wafer, ada dua tautan inti: satu adalah persiapan substrat, dan yang lainnya adalah implementasi dari proses epitaxial. Substrat dapat langsung dimasukkan ke dalam proses pembuatan wafer untuk menghasilkan perangkat semikonduktor, atau lebih ditingkatkan melaluiproses epitaksi.

Epitaksi adalah menumbuhkan lapisan kristal tunggal baru pada substrat kristal tunggal yang telah diproses secara halus (pemotongan, penggilingan, pemolesan, dll). Karena lapisan kristal tunggal yang baru tumbuh akan mengembang sesuai dengan fase kristal substrat, maka disebut lapisan epitaksial. Ketika lapisan epitaksi tumbuh pada substrat, keseluruhannya disebut wafer epitaksi. Pengenalan teknologi epitaksi secara cerdik memecahkan banyak cacat pada substrat tunggal.

Dalam tungku pertumbuhan epitaxial, substrat tidak dapat ditempatkan secara acak, dan aPengangkut Waferdiperlukan untuk menempatkan substrat pada dudukan wafer sebelum pengendapan epitaksi dapat dilakukan pada substrat. Tempat wafer ini adalah wadah wafer berlapis SiC.

Tampilan penampang reaktor EPI

Berkualitas tinggiLapisan sicditerapkan pada permukaan grafit SGL menggunakan teknologi CVD:

Dengan bantuan lapisan sic, banyak sifatPemegang wafer yang dilapisi sictelah meningkat secara signifikan:

●  Sifat antioksidan: Lapisan SiC memiliki ketahanan oksidasi yang baik dan dapat melindungi matriks grafit dari oksidasi pada suhu tinggi dan memperpanjang masa pakai.

● Resistensi suhu tinggi: Titik leleh lapisan SiC sangat tinggi (sekitar 2700°C). Setelah menambahkan lapisan SiC ke matriks grafit, lapisan ini dapat menahan suhu yang lebih tinggi, sehingga bermanfaat untuk aplikasi di lingkungan tungku pertumbuhan epitaksi.

● Resistensi korosi: Grafit rentan terhadap korosi kimia di lingkungan asam atau alkali tertentu, sedangkan lapisan siC memiliki resistensi yang baik terhadap korosi asam dan alkali, sehingga dapat digunakan dalam tungku pertumbuhan epitaxial untuk waktu yang lama.

● Resistensi keausan: Bahan SiC memiliki kekerasan yang tinggi. Setelah grafit dilapisi dengan SiC, tidak mudah rusak saat digunakan dalam tungku pertumbuhan epitaksi sehingga mengurangi tingkat keausan material.

Semikonduktor VeTekmenggunakan bahan terbaik dan teknologi pemrosesan tercanggih untuk menyediakan produk pembawa wafer berlapis SiC yang terdepan di industri kepada pelanggan. Tim teknis VeTek Semiconductor yang kuat selalu berkomitmen untuk merancang produk yang paling sesuai dan solusi sistem terbaik bagi pelanggan.

DATA SEM FILM CVD SIC

Semikonduktor VeTekToko pembawa wafer berlapis SiC
