Bagaimana Lapisan Silikon Karbida CVD Diendapkan pada Grafit?

A Lapisan silikon karbida (SiC) CVDdibentuk dengan memaparkan komponen grafit yang dipanaskan ke gas prekursor terkontrol di dalam reaktor pengendapan uap kimia. Spesies reaktif mencapai permukaan grafit, tempat SiC berinti dan tumbuh menjadi lapisan polikristalin padat. Untuk suseptor semikonduktor dan pembawa wafer, keberhasilan pengendapan bergantung pada kemurnian grafit, persiapan permukaan, suhu, tekanan, kimia gas, perpindahan massa, geometri, dan kompatibilitas ekspansi termal.

Tujuannya bukan hanya untuk “menutupi” grafit, namun untuk menciptakan permukaan proses dengan kemurnian tinggi dengan ketebalan, kekasaran, stoikiometri, dan integritas antarmuka yang terkendali.

1. Dari Substrat Grafit ke Permukaan Siap CVD

Prosesnya dimulai dengan pemilihan substrat, pemesinan dan pemurnian.Grafit isostatik dengan kemurnian tinggiumumnya digunakan karena menggabungkan kemampuan mesin, stabilitas termal, dan struktur mikro yang relatif seragam.

Faktor substrat utama meliputi kemurnian, kepadatan, porositas, struktur butiran, dan koefisien muai panas (CTE). Untuk susceptor dan pembawa wafer, keakuratan pemesinan sama pentingnya karena kedalaman saku, kerataan, geometri tepi, dan ketebalan dinding dapat memengaruhi aliran gas dan perilaku termal akhir.

Urutan yang disederhanakan adalah:

Pemilihan Grafit → Pemesinan Presisi → Pemurnian → Persiapan Permukaan → Deposisi CVD → Inspeksi

Sebelum pengendapan, permukaan harus bersih dan cocok untuk nukleasi. Kontaminasi, partikel lepas, atau kerusakan permukaan lokal dapat mengganggu pertumbuhan awal SiC dan kemudian menjadi daerah lemah, lubang kecil, atau area tidak seragam. Oleh karena itu, persiapan substrat dan pengendapan pelapisan harus diperlakukan sebagai satu proses yang terintegrasi.

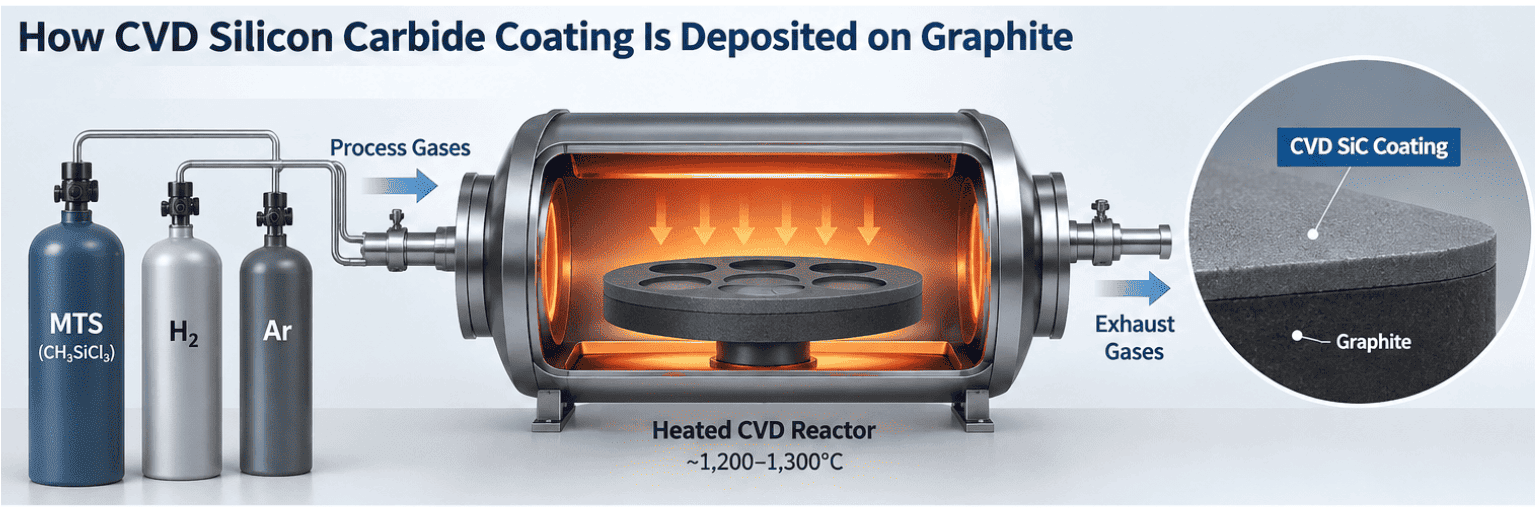

2. Bagaimana SiC Terbentuk di Reaktor CVD

Penggunaan rute yang dipelajari secara luasmetiltriklorosilan (MTS, CH3SiCl3)sebagai prekursor silikon dan karbon sumber tunggal, dengan hidrogen dan seringkali argon dalam sistem gas. Pada suhu tinggi, MTS terurai melalui reaksi fase gas dan permukaan. Spesies reaktif diangkut melalui lapisan batas, teradsorpsi pada permukaan grafit panas, bereaksi, dan membentuk SiC padat sementara produk sampingan yang mudah menguap dihilangkan.

Urutan pengendapan dapat disederhanakan sebagai:

Pengiriman Prekursor → Transportasi Gas → Difusi Lapisan Batas → Adsorpsi Permukaan → Nukleasi → Pertumbuhan Butir

Deposisi SiC CVD komersial pada grafit biasanya dilakukan di atas1.200°C; SGL Carbon melaporkan kisaran tipikal1.200–1.300°Cuntuk prosesnya.

Sebuah tahun 2026Laporan Ilmiahbelajar menggunakan sistem MTS-H2 diperiksa1.100–1.350°Cdan mengidentifikasi transisi dekat1.180°Cantara kontrol reaksi permukaan yang lebih kuat dan rezim di mana transportasi dan difusi menjadi semakin penting.

Pada suhu yang lebih rendah, kinetika reaksi permukaan dapat membatasi pengendapan. Ketika suhu meningkat, dekomposisi prekursor semakin cepat. Ketika reaksi permukaan berlangsung cukup cepat, pengangkutan spesies reaktif melalui lapisan batas gas menjadi lebih penting.

Oleh karena itu, untuk reseptor kompleks, keseragaman lapisan juga amasalah dinamika fluida.

3. Apa yang Mengontrol Pertumbuhan, Ketebalan dan Keseragaman?

Kualitas CVD SiC ditentukan oleh beberapa variabel yang digabungkan, bukan oleh satu suhu “terbaik”.

Suhu sangat mempengaruhi morfologi. Dalam studi tahun 2026, deposisi dekat1.200°Cmenghasilkan butiran β-SiC yang padat dan terdefinisi dengan baik dalam kondisi pengujian, sementara suhu yang berlebihan menghasilkan struktur yang lebih kasar.

Komposisi gas juga sama pentingnya. Dalam sistem MTS-H2, rasio hidrogen terhadap MTS mengubah jalur reaksi yang mengandung karbon dan silikon. Studi yang dikutip memperoleh Si/C mendekati stoikiometri padaRasio molar H2/MTS sekitar 10berdasarkan ketentuannya; hal ini harus diperlakukan sebagai contoh penelitian, bukan resep industri universal.

Tekanan dan kecepatan gas mempengaruhi bagaimana spesies reaktif mencapai fitur kompleks. Sudut tajam, kantong dalam, alur dan permukaan terlindung dapat menimbulkan kondisi lapisan batas lokal yang berbeda, sehingga seragam pelapis pada kupon datar mungkin menjadi tidak seragam pada susceptor multi-kantong.

Inilah alasannyaCFD dan optimasi aliran reaktorberguna untuk bagian semikonduktor yang kompleks.

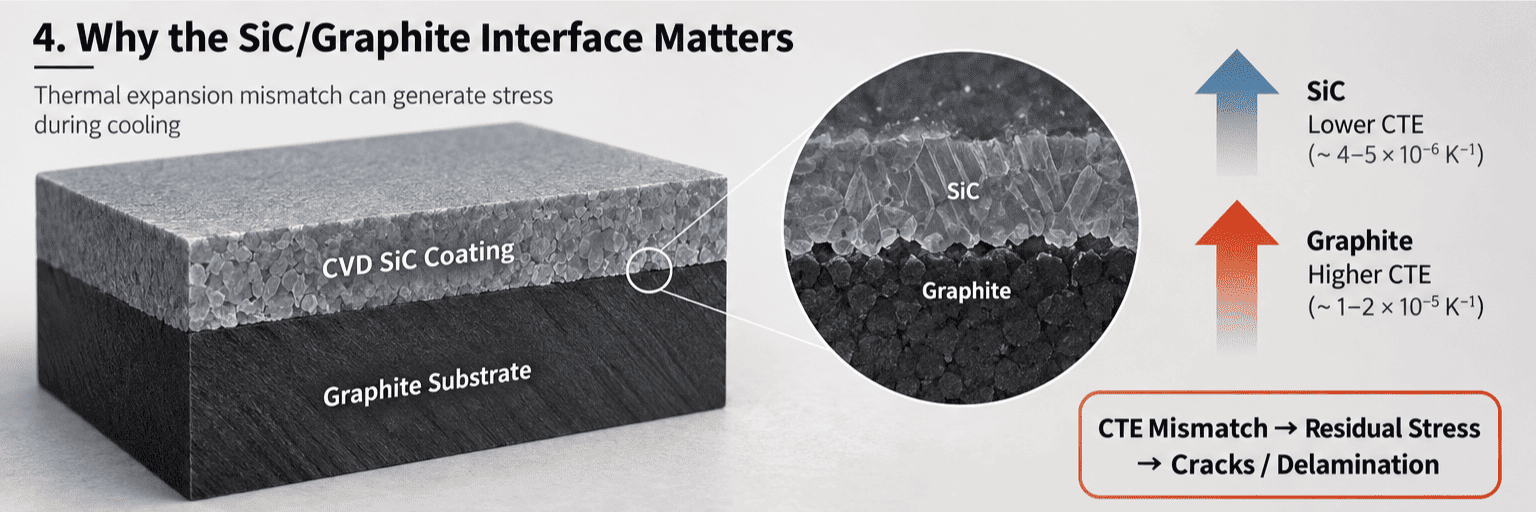

4. Mengapa Antarmuka SiC/Grafit Penting

Antarmuka SiC/grafit merupakan penentu utama masa pakai lapisan.

SiC diendapkan pada suhu tinggi, dan komponen tersebut kemudian mengalami pemanasan dan pendinginan berulang kali selama epitaksi atau MOCVD. Karena grafit dan SiC tidak mengembang secara identik, regangan termal timbul selama pendinginan dan siklus.

Jalur kegagalan yang disederhanakan adalah:

Ketidakcocokan CTE + Stres Residu → Microcrack → Delaminasi → Partikel / Grafit Terkena

Oleh karena itu, desain pelapisan yang baik memerlukan kualitas grafit dengan perilaku ekspansi termal yang sesuai, kondisi permukaan yang terkontrol, dan proses pengendapan yang menghindari tekanan berlebihan.

Sebuah tahun 2026Keramik InternasionalStudi yang meneliti CVD SiC pada grafit juga menunjukkan bahwa suhu deposisi mempengaruhi struktur mikro lapisan dan adhesi antarmuka.

Ketebalan juga penting. Lapisan yang lebih tebal dapat meningkatkan penghalang pelindung, namun juga dapat mengubah dimensi komponen dan meningkatkan akumulasi tegangan. Untuk komponen semikonduktor, ketebalan lapisan harus dipertimbangkan bersama dengan geometri, kerataan, permukaan akhir, dan siklus termal yang diharapkan.

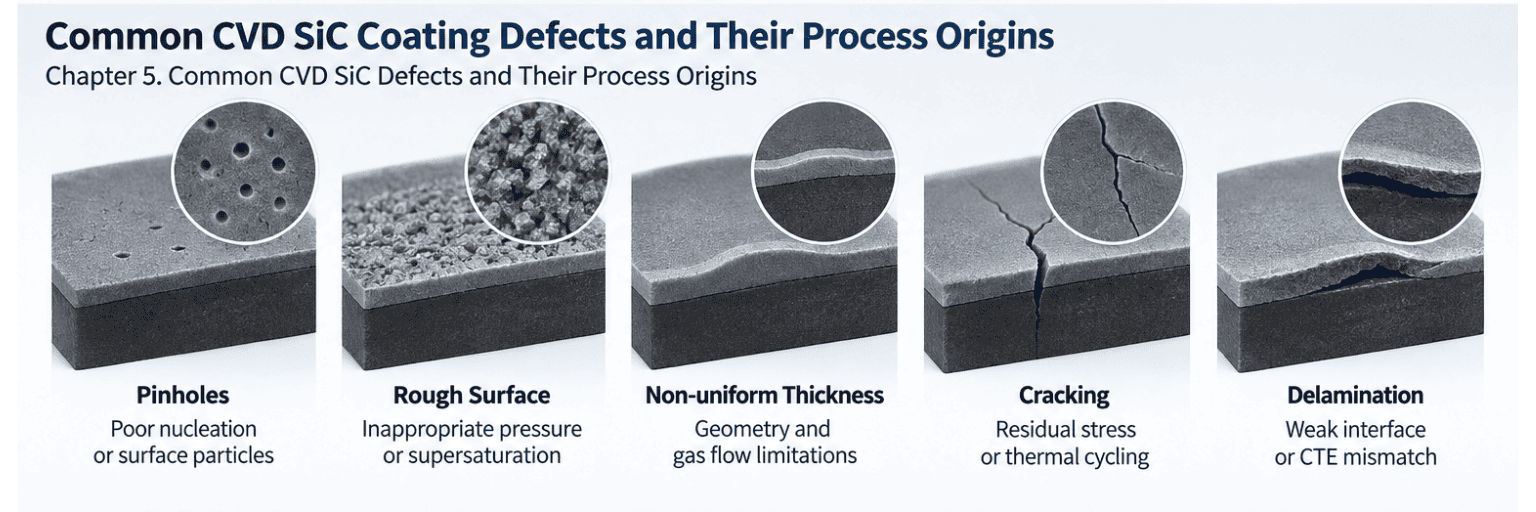

5. Cacat SiC CVD yang Umum dan Asal Prosesnya

Cacat lapisan paling baik dipahami dengan menghubungkan gejala yang terlihat dengan mekanisme pertumbuhannya.

Tangga, sudut, area buta, dan kantong wafer dapat mengganggu aliran gas. Jika spesies reaktif habis sebelum mencapai kawasan terlindung, laju pengendapan lokal dapat menurun. Sebaliknya, tingkat kejenuhan yang tinggi secara lokal dapat mendorong pertumbuhan yang kasar atau rawan cacat.

Tujuannya bukanlah tingkat deposisi tertinggi. Pelapisan semikonduktor memerlukan keseimbangan antar lapisankepadatan, kemurnian, stoikiometri, kekasaran permukaan, keseragaman ketebalan dan integritas antarmuka.

Hal ini sangat penting untuk pembawa MOCVD multi-kantong dan suseptor epitaksi, di mana kondisi aliran lokal yang berbeda mungkin terjadi pada komponen yang sama.

6. Dari Pelapisan CVD ke Komponen Tingkat Semikonduktor

Setelah pengendapan, pelapisan harus dievaluasi sebagai bagian dari komponen akhir dan bukan sebagai bahan terisolasi.

Tergantung pada lamarannya, kualifikasi dapat mencakup:

l Dinspeksi dan kerataan dimensi;

l Cketebalan oating dan keseragaman ketebalan;

l Skekasaran permukaan;

l Mmikroskopi untuk mencari retakan, lubang kecil, atau butiran abnormal;

l Panalisis hase atau struktur mikro;

l Pverifikasi keaslian;

l Tdokumentasi kelayakan dan inspeksi.

Untuk epitaksi dan MOCVD, pelapisan juga harus bertahan dalam lingkungan proses sebenarnya. Lapisan yang terlihat dapat diterima segera setelah pengendapan mungkin masih terdegradasi pada siklus termal yang berulang, bahan kimia pembersih yang agresif, atau kondisi reaktor lokal.

Oleh karena itu, rantai rekayasa dapat diringkas sebagai:

Resep CVD → Struktur Pelapisan → Kualitas Antarmuka → Geometri Komponen → Stabilitas Termal/Kimia → Kinerja Proses Wafer

Hubungan ini menjelaskan mengapa pelapisan CVD SiC harus ditentukan menggunakanparameter yang relevan dengan kinerja daripada ketebalan lapisan nominal saja.

Untuk pembawa susceptor atau wafer, kualitas pelapisan pada akhirnya harus bekerja sama dengan kualitas grafit, pemesinan presisi, dan geometri komponen untuk mendukung perilaku termal yang stabil, kontaminasi rendah, dan pemrosesan semikonduktor berulang.

Pertanyaan Umum / RFQ

1. Prekursor apa yang biasa digunakan untuk pelapisan CVD SiC pada grafit?
Methyltrichlorosilane (MTS) dipelajari secara luas karena mengandung silikon dan karbon. Resep kimia produksi dan pengendapan sebenarnya berbeda-beda menurut produsen, reaktor, dan aplikasi.

2. Berapa suhu yang digunakan untuk menyimpan CVD SiC pada grafit?
Proses komersial dan penelitian umumnya beroperasi di atas 1.200°C, namun suhu optimal bergantung pada desain reaktor, tekanan, kimia prekursor, kadar grafit, dan struktur pelapis yang diperlukan.

3. Apa yang mengontrol keseragaman ketebalan lapisan SiC?
Aliran gas, tekanan, geometri komponen, waktu deposisi, distribusi suhu dan transportasi prekursor semuanya adalah materi. Kantong dalam, sudut, dan permukaan berpelindung sangat sensitif terhadap kondisi perpindahan massa lokal.

4. Mengapa lapisan CVD SiC dapat retak atau mengelupas?
Kontributor umum termasuk tegangan sisa, ketidakcocokan grafit/SiC CTE, persiapan antarmuka yang tidak memadai, cacat mikrostruktur lapisan, dan siklus termal yang berulang.

5. Informasi apa yang harus diberikan untuk RFQ pelapis CVD SiC?
Menyediakan gambar 2D atau model 3D, fungsi komponen, model reaktor, kondisi proses, kebutuhan grafit, ketebalan lapisan, kekasaran permukaan, toleransi dimensi, persyaratan inspeksi dan kuantitas yang dibutuhkan.

Referensi

1. Karbon SGL.Lapisan SIGRAFINE® SiC — Deposisi CVD SiC pada grafit isostatik, suhu pelapisan dan pencocokan ekspansi termal.

2. Huo, Y. dkk.Studi korelasi proses-struktur-properti pada pelapisan CVD-SiC pada substrat grafit. Laporan Ilmiah, Jil. 16, Pasal 4150, 2026.

3. Bu, Q. dkk.Adhesi antarmuka lapisan CVD-SiC pada substrat grafit: Peran suhu dalam struktur mikro dan sifat mekanik. Keramik Internasional, Jil. 52 tahun 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Karakterisasi lapisan silikon karbida yang ditumbuhkan pada grafit dengan pengendapan uap kimia. Jurnal Teknologi Pengolahan Bahan, Jil. 48 tahun 1995.
