Kustomisasi Perlengkapan Grafit Khusus GTMS/CTMS: Solusi Pemesinan Dalam Lubang Mikro

Perlengkapan Grafit Khusus GTMS Menembus Pemesinan Mikron: Solusi Khusus untuk 1.500 Lubang Mikro yang Disusun Secara Tepat dalam 0,01 ㎡

Selama proses sintering suhu tinggi GTMS/CTMS dalam kemasan mikroelektronika, perlengkapan grafit khusus harus menggabungkan kesesuaian tingkat mikron dengan ketahanan dan stabilitas termal yang tinggi. Untuk mengatasi tantangan edge chipping, keausan pahat yang sangat cepat, dan toleransi kumulatif pada lubang mikro dengan kepadatan sangat tinggi di area kecil, VeTek menghabiskan waktu 10 bulan untuk menerobos hambatan pemesinan dalam yang berkelanjutan pada hampir 10.000 lubang mikro melalui adaptasi material, rekonstruksi kinematika pemotongan, dan inspeksi multidimensi loop tertutup, sehingga mewujudkan pengiriman satu atap yang sangat andal.

1. Cuplikan Data Utama & Perbandingan Kinerja

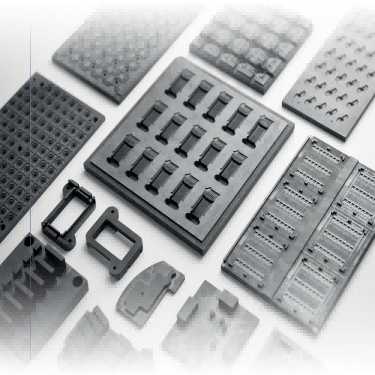

Gambar 1 - Pelat perlengkapan grafit khusus GTMS/CTMS dan komponen struktural pemesinan lubang mikro

Dalam proses pengemasan kedap udara GTMS, konsistensi lubang dan ketahanan deformasi termal pelat perlengkapan grafit secara langsung menentukan kedap udara pengemasan dan hasil produk jadi. Proses utama dan indikator kinerja sebelum dan sesudah terobosan teknis tim VeTek dibandingkan sebagai berikut:

2. Latar Belakang Pelanggan & Skenario Aplikasi Pengemasan Hermetik GTMS/CTMS

Pelanggan dalam kerja sama ini adalah perusahaan R&D dan manufaktur yang berspesialisasi dalam sensor dengan keandalan tinggi dan komponen pengemasan mikroelektronika. Lini produksi intinya banyak menerapkan proses sintering GTMS/CTMS (Glass/Ceramic-To-Metal Seal). Dalam tungku penyegel bersuhu tinggi, perlengkapan grafit khusus berfungsi sebagai cetakan pembawa berpresisi tinggi, bertanggung jawab untuk memposisikan dan menahan ratusan hingga ribuan pin logam halus (seperti paduan Kovar) dan bentuk awal kaca secara tepat. Karena satu pelat perlengkapan grafit dalam proyek ini berukuran kurang dari 0,01 meter persegi namun harus secara tepat menampung hampir 1.500 lubang mikro, rangkaian perlengkapan lengkap mengintegrasikan hampir 10.000 lubang mikro dengan dinding yang sangat tipis di antara lubang. Selama sintering suhu tinggi pada 800°C–1000°C, diameter lubang yang sedikit di luar toleransi, deviasi posisi, atau pelepasan debu grafit akan secara langsung menyebabkan kemiringan pin logam, retaknya insulasi kaca, atau bahkan hilangnya kedap udara sepenuhnya.

3. Kemacetan & Mekanisme Kegagalan Pemesinan Lubang Mikro Grafit Khusus

Sebelum menggunakan gugus tugas teknis VeTek, pelanggan mengalami hambatan teknis yang parah selama produksi uji coba dan pemrosesan dalam jumlah kecil: Pertama, tepian lubang mikro terkelupas dan robek: Grafit adalah bahan rapuh berpori; selama pengeboran lubang mikro berdensitas tinggi secara terus menerus, tegangan geser pada saat bor mikro masuk dan keluar dengan mudah menyebabkan tepian yang rapuh terkelupas di mulut lubang. Kedua, penyimpangan toleransi yang disebabkan oleh keausan mikro alat: Saat memproses ribuan lubang mikro secara terus-menerus, keausan pada mata bor halus semakin intensif, menyebabkan diameter lubang di lubang yang dalam menunjukkan gradien yang meruncing, di mana penyimpangan hanya beberapa mikron menyebabkan kegagalan dan terhapusnya seluruh rangkaian perlengkapan yang berisi hampir 10.000 lubang. Ketiga, ketidaksesuaian ekspansi termal dan kontaminasi debu: CTE suhu tinggi dari bahan grafit biasa tidak cocok dengan pin logam, dan debu halus mudah terkelupas, mencemari antarmuka sintering kaca.

4. Bagaimana Cara Mencapai Pemesinan Lubang Mikro Tingkat Mikron untuk Perlengkapan Grafit Khusus GTMS?

 Untuk mengatasi kesulitan pemesinan dalam 10.000 lubang mikro, tim R&D VeTek merekonstruksi model kinematika pemotongan dan menerapkan rekayasa proses sistematis:

· Algoritma Jalur Alat & Rekonstruksi Umpan Terjun:Mengoptimalkan kecepatan pengumpanan dan kecepatan rotasi tersegmentasi melalui eksperimen ortogonal, mengadopsi strategi pencelupan berdenyut pengumpan mikro untuk secara efektif mengurangi gaya geser dampak pemesinan hingga lebih dari 45%, sepenuhnya menghilangkan cacat pemotongan mulut lubang.

· Optimalisasi Bidang Aliran Bor Mikro & Penghapusan Chip Anti-Chipping:Bor mikro berlapis berlian berbutir ultra-halus yang disesuaikan dan dikombinasikan dengan sistem penghilangan chip pendingin mikro bertekanan negatif meningkatkan ketahanan terhadap keausan alat lebih dari 3 kali lipat, memastikan penyimpangan diameter lubang pada 1.500 lubang mikro per pelat tunggal tetap di bawah ±0,002 mm.

5. Praktik Manufaktur & Inspeksi untuk Pelat Perlengkapan Grafit Khusus yang Cocok dengan CTE Konduktivitas Termal Tinggi

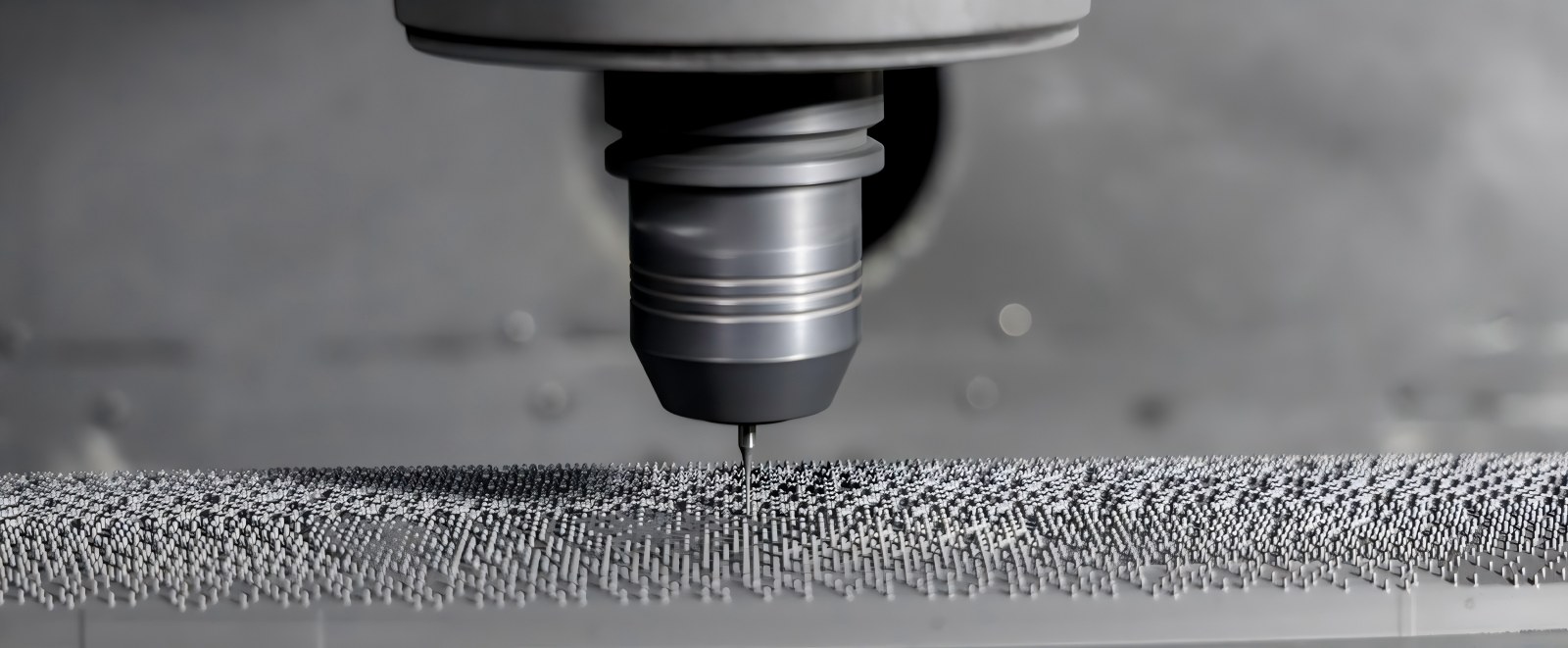

Gambar 2 - Detail nyata pelat perlengkapan grafit khusus dengan nol permukaan chipping dan susunan lubang mikro presisi tinggi

· Solusi Adaptasi Material:Grafit khusus isostatik dengan kemurnian tinggi yang dipilih secara ketat menampilkan struktur mikro padat dan stabilitas termal suhu tinggi yang sangat baik. Koefisien Ekspansi Termal (CTE)-nya sangat cocok dengan paduan Kovar, sehingga secara signifikan menekan tekanan termal sintering suhu tinggi dan pelepasan debu mikro.

· Inspeksi Kolaboratif & Pembersihan Mendalam:Jalur kendali mutu memperkenalkan sistem pelengkap 'Alat Pengukur Gambar Optik + Mesin Pengukur Koordinat Otomatis Penuh (CMM)'. Pencitraan optik dengan cepat memindai jarak susunan 10.000 lubang, sementara CMM memverifikasi tegak lurus lubang dalam dan lokasi alur spasial; akhirnya dilengkapi dengan pembersihan ultrasonik gradien multi-tahap untuk sepenuhnya menghilangkan sisa kotoran grafit jauh di dalam lubang mikro-buta, mencapai kebersihan tingkat semikonduktor.

6. Pertanyaan yang Sering Diajukan (FAQ)

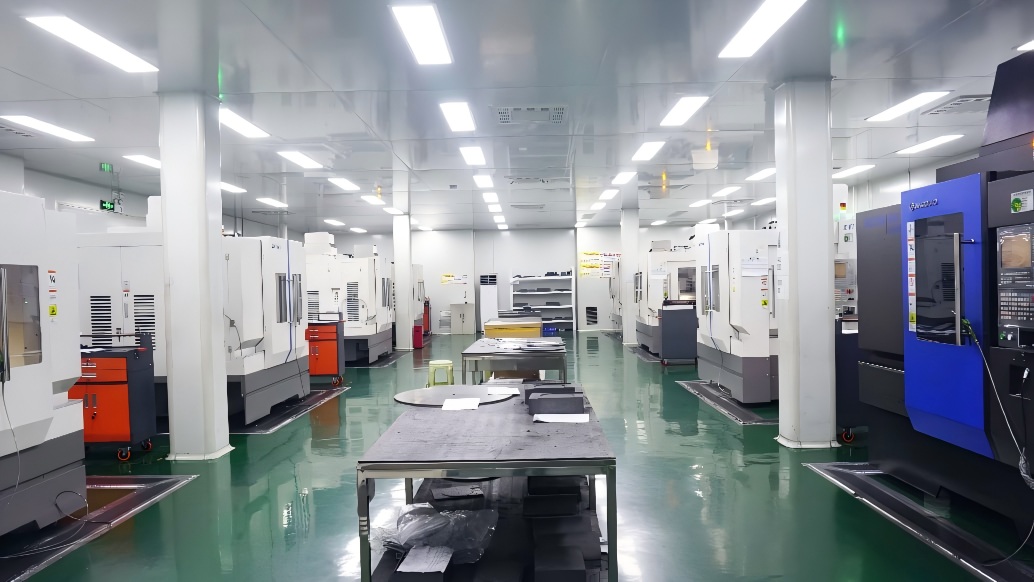

Gambar 3 - Pusat Pemesinan CNC Presisi Tinggi VeTek

T: Berapa diameter lubang minimum dan toleransi akhir untuk pemesinan lubang mikro pada perlengkapan grafit khusus berdensitas tinggi?
A:VeTek memiliki kemampuan pemesinan mikro untuk diameter lubang di bawah 0,2 mm. Toleransi diameter lubang dapat dikontrol secara stabil dalam ±0,003 mm, dan kebulatan sebenarnya serta toleransi posisi untuk 1.500 lubang pada satu pelat mencapai ±0,005 mm, sepenuhnya memenuhi persyaratan pengemasan pin GTMS kepadatan tinggi.

T: Mengapa perlengkapan sintering hermetis GTMS harus sama persis dengan CTE paduan Kovar?
A:Selama siklus sintering 800°C–1000°C, jika CTE perlengkapan dan pin logam tidak konsisten, tegangan geser yang dihasilkan oleh kontraksi pendinginan akan menyebabkan perpindahan pin, retaknya badan kaca, atau kegagalan segel. Pencocokan CTE yang tepat memastikan ekspansi dan kontraksi yang tersinkronisasi, sehingga meningkatkan hasil kedap udara.

T: Bagaimana proses pembersihan ultrasonik memastikan tidak ada sisa debu grafit yang tertinggal di dalam lubang mikro yang dalam?
A:Kami menggunakan sistem pembangkitan ultrasonik gradien multi-frekuensi yang dikombinasikan dengan air deionisasi dan media pembersih khusus. Memanfaatkan efek kavitasi frekuensi tinggi, partikel grafit halus jauh di dalam lubang mikro dan lubang buta dihilangkan seluruhnya, diikuti dengan peniupan nitrogen dengan kemurnian tinggi dan pengeringan vakum untuk mencapai pengiriman bersih tingkat semikonduktor.

7. Ringkasan & Layanan Dukungan Teknik

Di bidang pengemasan kedap udara semikonduktor dan mikroelektronika, presisi pemesinan tingkat mikron dan stabilitas termodinamika pembawa secara langsung menentukan hasil pengemasan dan pemanfaatan peralatan. Mengandalkan akumulasi berkelanjutan pada material dengan kemurnian tinggi, pemesinan presisi, dan manufaktur komponen semikonduktor penting, VeTek berhasil mengatasi hambatan manufaktur tingkat industri berupa 1.500 lubang mikro yang tersusun rapat pada skala 0,01㎡ pelat, mewujudkan pengiriman produksi massal perlengkapan grafit khusus tingkat 10.000 lubang yang sangat andal.

Sebagai perusahaan manufaktur yang fokus padapengembangan CVD SiC, pelapis TaC, SiC Padat, serta bahan dan komponen semikonduktor penting, VeTek terus menyediakan solusi material berkinerja tinggi untuk manufaktur semikonduktor, pertumbuhan kristal, dan bidang proses suhu tinggi.  Pada saat yang sama, untuk memenuhi kebutuhan aplikasi dalam pengemasan kedap udara, sintering suhu tinggi, dan penentuan posisi presisi, VeTek menyediakan layanan teknik termasukpemilihan material grafit dengan kemurnian tinggi, pemesinan presisi, dan dukungan manufaktur yang disesuaikan.

Jika Anda mencari komponen grafit presisi tinggi yang cocok untuk proses penyegelan kedap udara GTMS/CTMS, atau memerlukan pencocokan material, optimalisasi struktural, dan validasi sampel, jangan ragu untuk menghubungi tim teknik VeTek. Kami akan memberi Anda dukungan teknis terpadu mulai dari pemilihan material hingga manufaktur presisi.

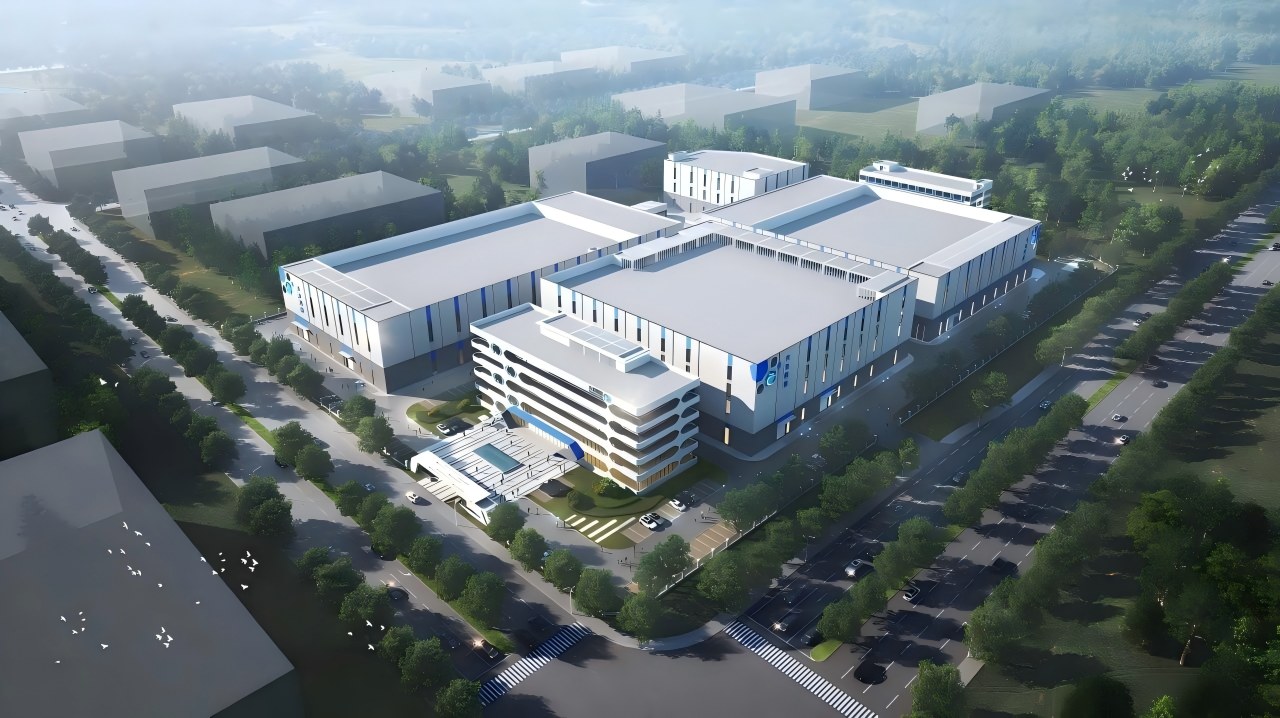

Gambar 4 - Tampilan Panorama Litbang Bahan Khusus VeTek dan Basis Manufaktur Presisi
