Wafer Chuck
  • Wafer ChuckWafer Chuck

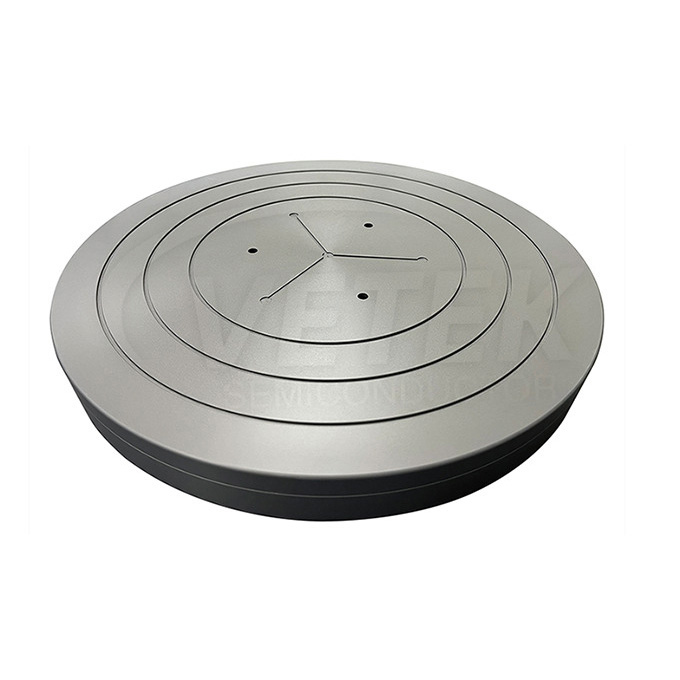

Wafer Chuck

Wafer chunk Alat penjepit wafer dalam proses semikonduktor dan banyak digunakan dalam PVD, CVD, Etch dan proses lainnya. Wafer Chuck semikonduktor vetek memainkan peran penting dalam produksi semikonduktor, memungkinkan output berkualitas tinggi, berkualitas tinggi. Dengan manufaktur in-house, harga kompetitif, dan dukungan R&D yang kuat, semikonduktor VETEK unggul dalam layanan OEM/ODM untuk komponen presisi. Memerih ke depan untuk pertanyaan Anda.

Sebagai produsen profesional, Vetek Semiconductor ingin memberi Anda wafer chuck yang dilapisi sic.

Vetek Semiconductor memegang sertifikasi ISO9001 yang mencakup pengembangan dan pembuatan berbagai komponen untuk perangkat semikonduktor. Komponen-komponen tersebut antara lain peralatan proses, peralatan pengendapan, peralatan inspeksi, wafer chuck semikonduktor, pengukur aliran, ruang, sistem pengawetan tekanan seperti pelat, balok, poros, roller, dll. 5. Sebagai mitra Aixtron, Veeco (sepuluh besar dunia produsen peralatan), Vetek Semiconductor menyediakan komponen presisi semikonduktor kepada produsen peralatan semikonduktor terkemuka di Amerika Serikat, pasar semikonduktor terbesar di dunia.

Wafer chuck Vetek Semiconductor adalah komponen bertahap dari peralatan pemeriksaan akhir wafer dalam peralatan proses produksi wafer semikonduktor. Melalui sistem pengendalian mutu dan inspeksi yang sistematis, produksi yang cepat, berkualitas tinggi, dan kompetitif dapat dicapai. Optimalisasi biaya dicapai melalui integrasi strategis infrastruktur produksi kami dan kemitraan dengan produsen spesialis domestik dan internasional untuk material, komponen, modul, dan peralatan.

Chuck wafer semikonduktor Vetek Semiconductor digunakan dalam peralatan pendeteksi wafer, menggunakan metode pemesinan presisi tinggi dan teknologi desain untuk memastikan kerataan chuck wafer vakum di bawah 3 μm. Pendekatan yang cermat ini menjamin kinerja dan akurasi yang sangat baik dalam pemeriksaan wafer.

Keunggulan Inti Semikonduktor Vetek:

1. Manufaktur di pabrik kami sendiri

2. Produksi/distribusi langsung dengan harga yang jujur.

3. Pusat Litbang internal memberikan dukungan peningkatan kualitas dan pengembangan, dan secara aktif berpartisipasi dalam proyek dukungan penelitian perusahaan dan nasional untuk lokalisasi suku cadang.

4.OEM / ODM


Sifat fisik dasar lapisan cvd sic:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Sifat fisik dasar lapisan CVD SiC
Milik Nilai khas
Struktur kristal FCC β fase polikristalin, terutama (111) berorientasi
Kepadatan 3,21 gram/cm³
Kekerasan Kekerasan Vickers 2500(beban 500g)
Ukuran biji -bijian 2 ~ 10mm
Kemurnian Kimia 99,99995%
Kapasitas Panas 640J·kg-1· K-1
Suhu sublimasi 2700 ℃
Kekuatan Lentur 415 MPa RT 4 titik
Modulus Young tikungan 430 Gpa 4pt, 1300℃
Konduktivitas Termal 300W · m-1· K-1
Ekspansi Termal (CTE) 4,5×10-6K-1


Toko produksi:

VeTek Semiconductor Production Shop


Tinjauan umum rantai industri epikonduktor Chip Epitaxy:

Overview of the semiconductor chip epitaxy industry chain


Tag Panas: Wafer Chuck
